Датчик стрелы [ML Crane] — HITACHI ZX40U

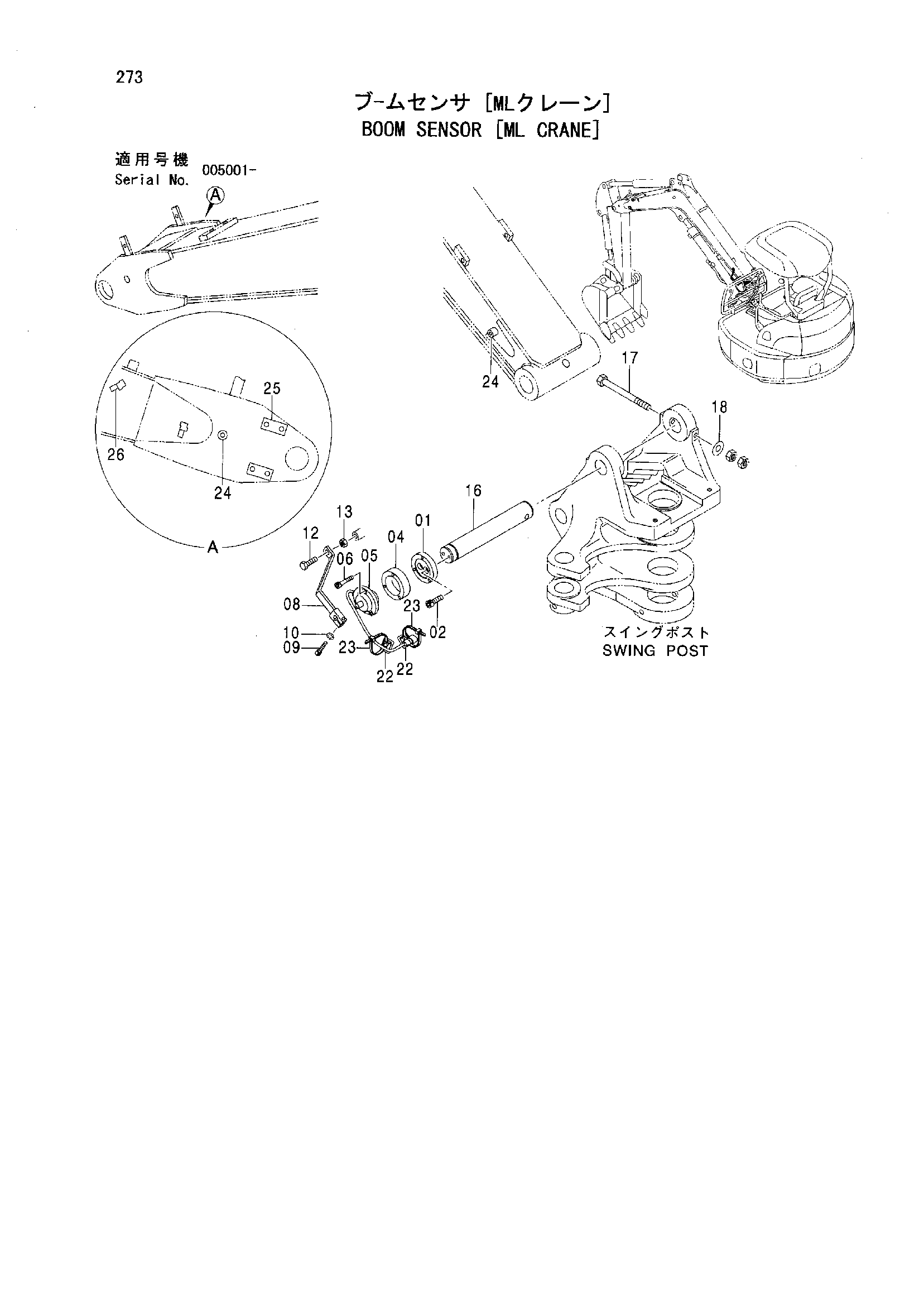

Заводская схема «Датчик стрелы [ML Crane]» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Датчик стрелы [ML Crane] HITACHI ZX40U](/catalog-drawings/36/36d227c7-7793-422a-a268-64f997efb429.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4438438 | Сиденье | 1 |
| 02 | J781020 | Болт с внутренним шестигранником | 2 |
| 04 | 4438439 | Сиденье | 1 |
| 05 | 4451098 | Датчик угла | 1 |
| 06 | J900845 | Болт | 3 |
| 08 | 8080404 | Тяга | 1 |
| 09 | J780830 | Болт с внутренним шестигранником | 1 |
| 10 | A590908 | Пружинная шайба | 1 |
| 12 | J901040 | Болт | 1 |
| 13 | J950010 | Гайка | 1 |
| 16 | 4438440 | Палец | 1 |
| 17 | 3089510 | Болт | 1 |
| 18 | A590114 | Плоская шайба | 1 |
| 22 | 4289709 | Опора | 2 |
| 23 | 4289708 | Зажим | 2 |
| 24 | 4416918 | Бобышка | 2 |
| 25 | 4438442 | Седло винта | 2 |
| 26 | 4330648 | Зажим WD. | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
