Отопитель (2) [стандарт] — HITACHI ZX40U

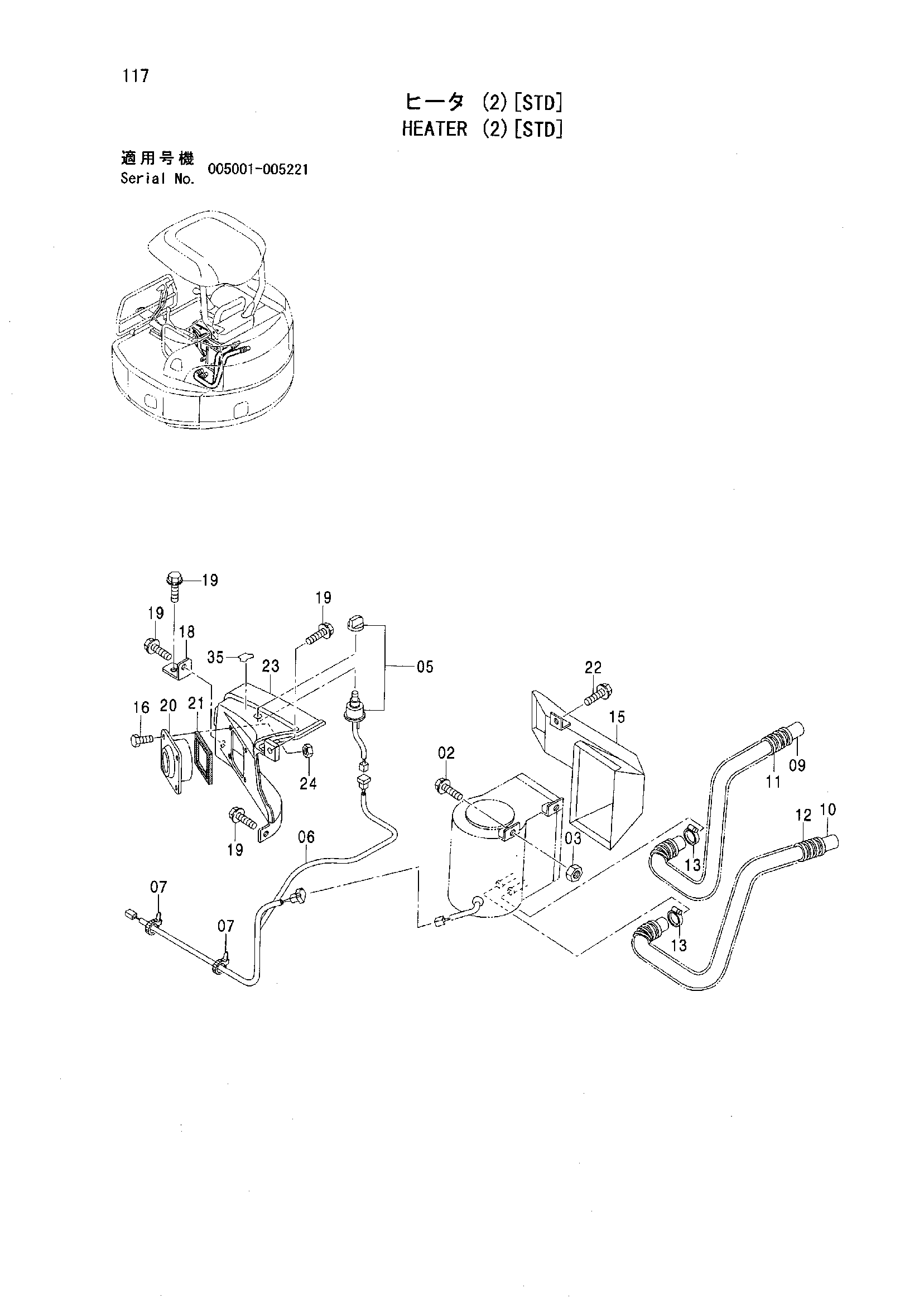

Заводская схема «Отопитель (2) [стандарт]» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Отопитель (2) [стандарт] HITACHI ZX40U](/catalog-drawings/13/136a45fd-900a-4186-81bc-f7c1ce24295c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J051020 | Болт с шайбой | 4 |
| 02 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 02 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 03 | J231210 замена: J950010 | Гайка | 4 |
| 03 | J950010 | Гайка | 4 |
| 05 | 4294504 | Выключатель отопитель | 1 |
| 06 | 4459839 | Жгут проводов | 1 |
| 07 | 4055312 | Ленточный зажим | 3 |
| 09 | 4432359 | Водяной шланг | 1 |
| 10 | 4480359 | Водяной шланг | 1 |
| 11 | 4480358 | Трубка корругатед | 1 |
| 12 | 4353130 | Трубка | 1 |
| 13 | 4514699 | Хомут шланга | 2 |
| 15 | 6020820 замена: 4605002 | Воздуховод отопитель | 1 |
| 15 | 6020820 замена: 1030633 | Воздуховод отопитель | 1 |
| 16 | M470416 | Винт | 4 |
| 18 | 9759135 | Кронштейн | 1 |
| 19 | J090816 | Болт с шайбой | 4 |
| 19 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 19 | J260816 замена: A590108 | Болт с шайбой | 4 |
| 20 | 4468859 | Решётка | 1 |
| 21 | 4477254 | Резиновая прокладка | 1 |
| 22 | J090820 | Болт с шайбой | 1 |
| 22 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 22 | J260820 замена: A590108 | Болт с шайбой | 1 |
| 23 | 6020755 | Крышка | 1 |
| 24 | J231104 замена: M500403 | Гайка | 4 |
| 24 | M500403 | Гайка | 4 |
| 35 | 4425953 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
