Гидроцилиндр наклона отвала — HITACHI ZX40U

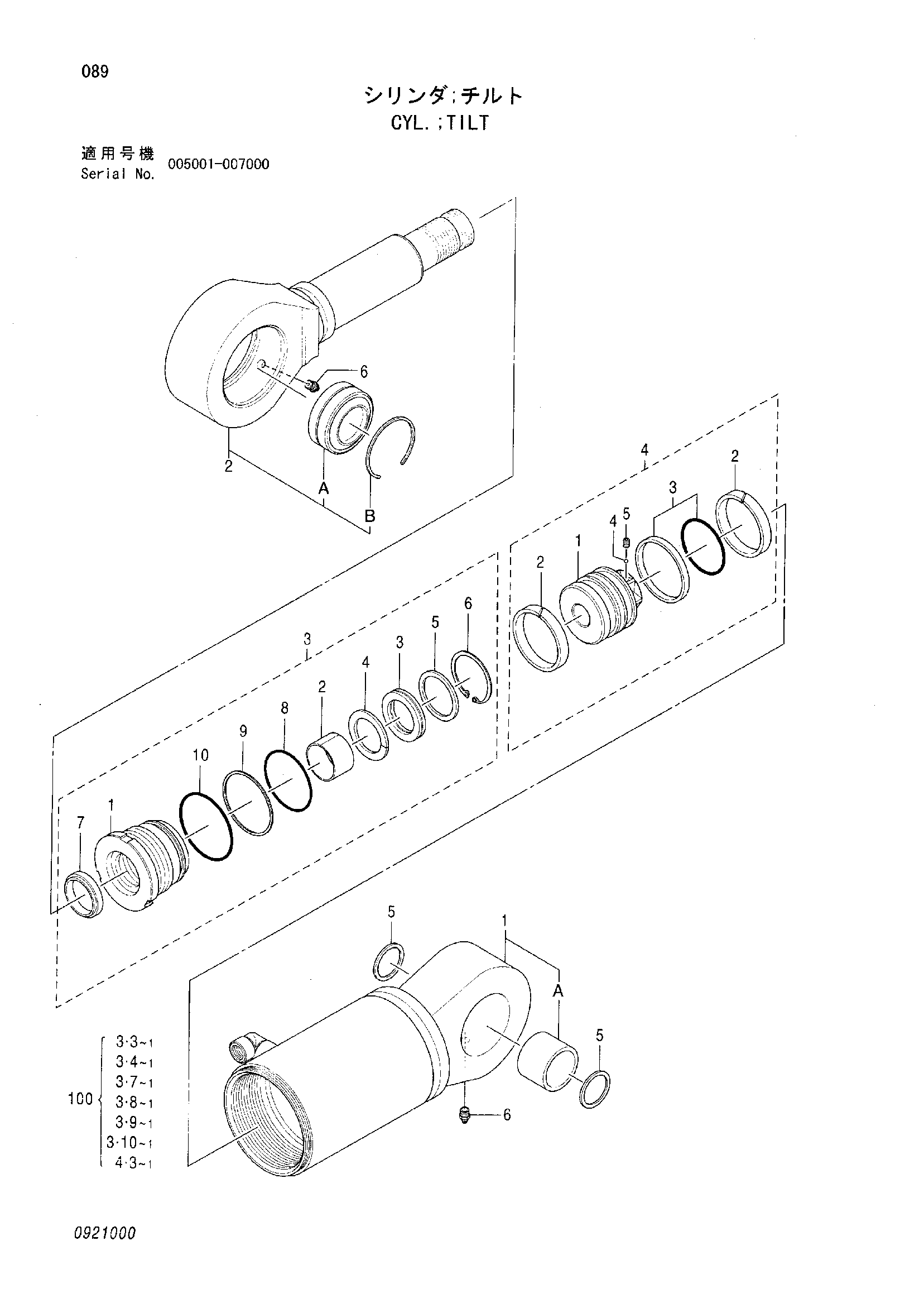

Заводская схема «Гидроцилиндр наклона отвала» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428236 | Гидроцилиндр. наклон | 1 | |
| 1 | 0854401 | Труба гидроцилиндра | 1 |
| 1A | 0854402 | Втулка | 1 |
| 2 | 0854403 | Шток поршня | 1 |
| 2A | 0854404 | Подшипник. спх.рол. | 1 |
| 2B | 0854405 | Стопорное кольцо | 1 |
| 3 | 0854406 | Головка гидроцилиндра | 1 |
| 3-1 | 0854407 | Головка гидроцилиндра | 1 |
| 3-2 | 0854408 | Втулка | 1 |
| 3-3 | 0854409 | U-образная манжета | 1 |
| 3-4 | 0854410 | Опорное кольцо | 1 |
| 3-5 | 0854411 | Головка | 1 |
| 3-6 | 0854412 | Стопорное кольцо | 1 |
| 3-7 | 0854413 | Грязесъёмное кольцо | 1 |
| 3-8 | 0854414 | Уплотнительное кольцо | 1 |
| 3-9 | 0654708 | Опорное кольцо | 1 |
| 3-10 | 0654709 | Уплотнительное кольцо | 1 |
| 4 | 0854415 | Поршень | 1 |
| 4-1 | 0854416 | Поршень | 1 |
| 4-2 | 0654711 | Направляющее кольцо | 2 |
| 4-3 | 0654712 | Уплотнительное кольцо | 1 |
| 4-4 | 0742414 | Стальной шарик | 1 |
| 4-5 | 0742415 | Установочный винт | 1 |
| 5 | 0854417 | Пылезащитное уплотнение | 2 |
| 6 | 0429920 | Пресс-маслёнка | 2 |
| 100 | 0854418 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
