Облицовка (1-2) — HITACHI ZX40U

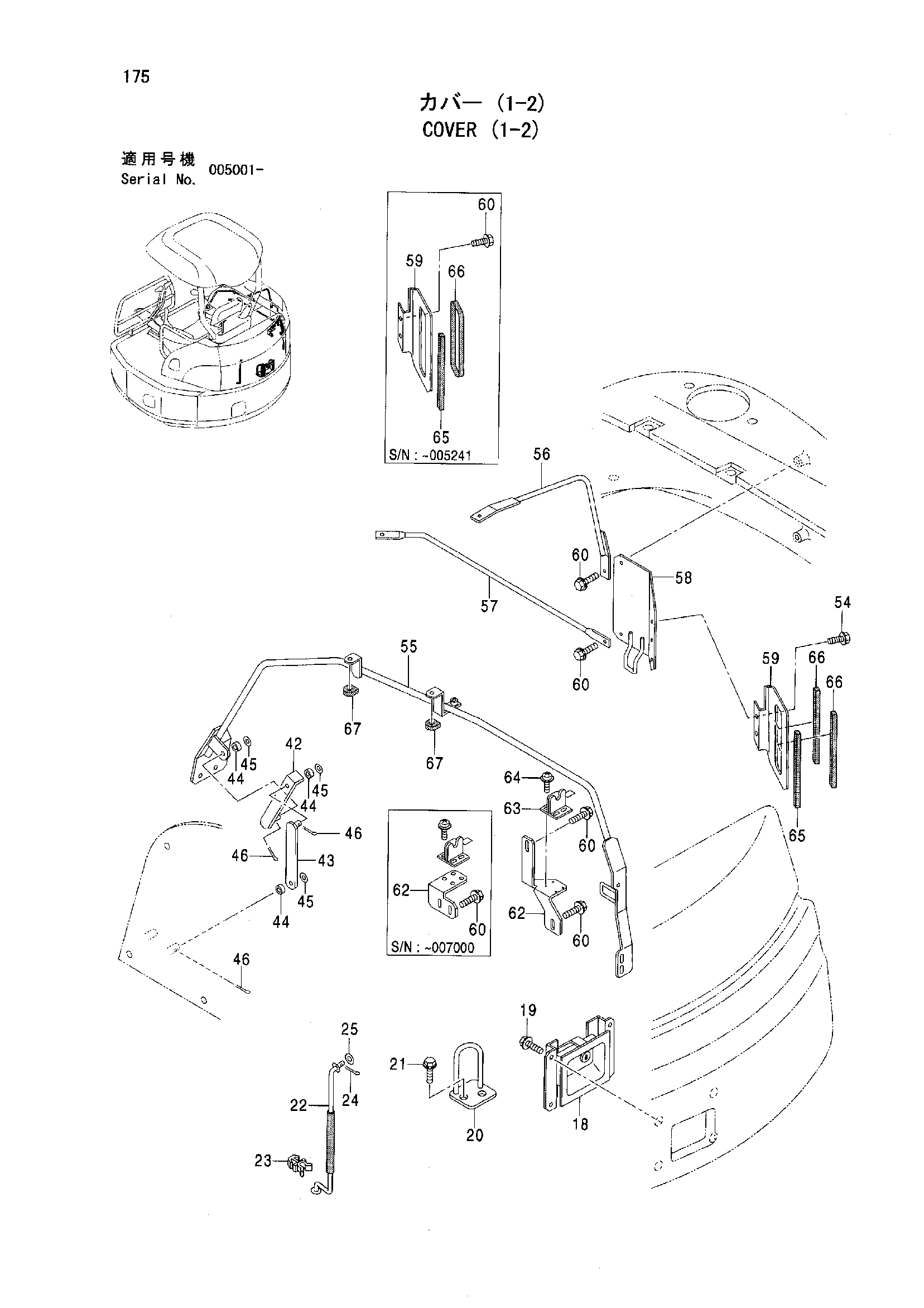

Заводская схема «Облицовка (1-2)» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 4418105 | Раткх | 1 |
| 19 | J090614 | Болт с шайбой | 4 |
| 19 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 19 | J260612 замена: A590106 | Болт с шайбой | 4 |
| 20 | 9758911 | Защёлка | 1 |
| 21 | J051030 замена: J271025 | Болт с шайбой | 2 |
| 21 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 21 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 22 | 8071581 | Стойка | 1 |
| 23 | 4399244 | Держатель | 1 |
| 24 | A762016 | Шплинт | 1 |
| 25 | J253108 замена: A590108 | Плоская шайба | 1 |
| 25 | A590108 | Плоская шайба | 1 |
| 42 | 9758854 | Тяга | 1 |
| 43 | 9758850 | Тяга | 1 |
| 44 | 4364950 | Втулка | 3 |
| 45 | J253108 замена: A590108 | Плоская шайба | 3 |
| 45 | A590108 | Плоская шайба | 3 |
| 46 | 4402852 | Стопорный палец | 3 |
| 54 | J090818 | Болт с шайбой | 2 |
| 54 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 54 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 55 | 6021066 | Стойка | 1 |
| 56 | 8088465 | Стойка | 1 |
| 57 | 4479222 | Стойка | 1 |
| 58 | 8088478 | Пластина | 1 |
| 59 | 3096061 | Пластина | 1 |
| 60 | J090816 | Болт с шайбой | 10 |
| 60 | J090816 | Болт с шайбой | 8 |
| 60 | J260816 замена: J900816 | Болт с шайбой | 8 |
| 60 | J260816 замена: A590108 | Болт с шайбой | 8 |
| 62 | 4474864 | Кронштейн | 1 |
| 62 | 4618616 | Кронштейн | 1 |
| 63 | 4409578 | Раткх | 1 |
| 64 | J680410 | Винт с шайбой | 4 |
| 65 | 4480002 | Амортизатор | 1 |
| 66 | 4480003 | Амортизатор | 1 |
| 66 | 4431333 | Резиновое уплотнение | 2 |
| 67 | 4473109 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
