Пилотный клапан отвала PAT — HITACHI ZX40U

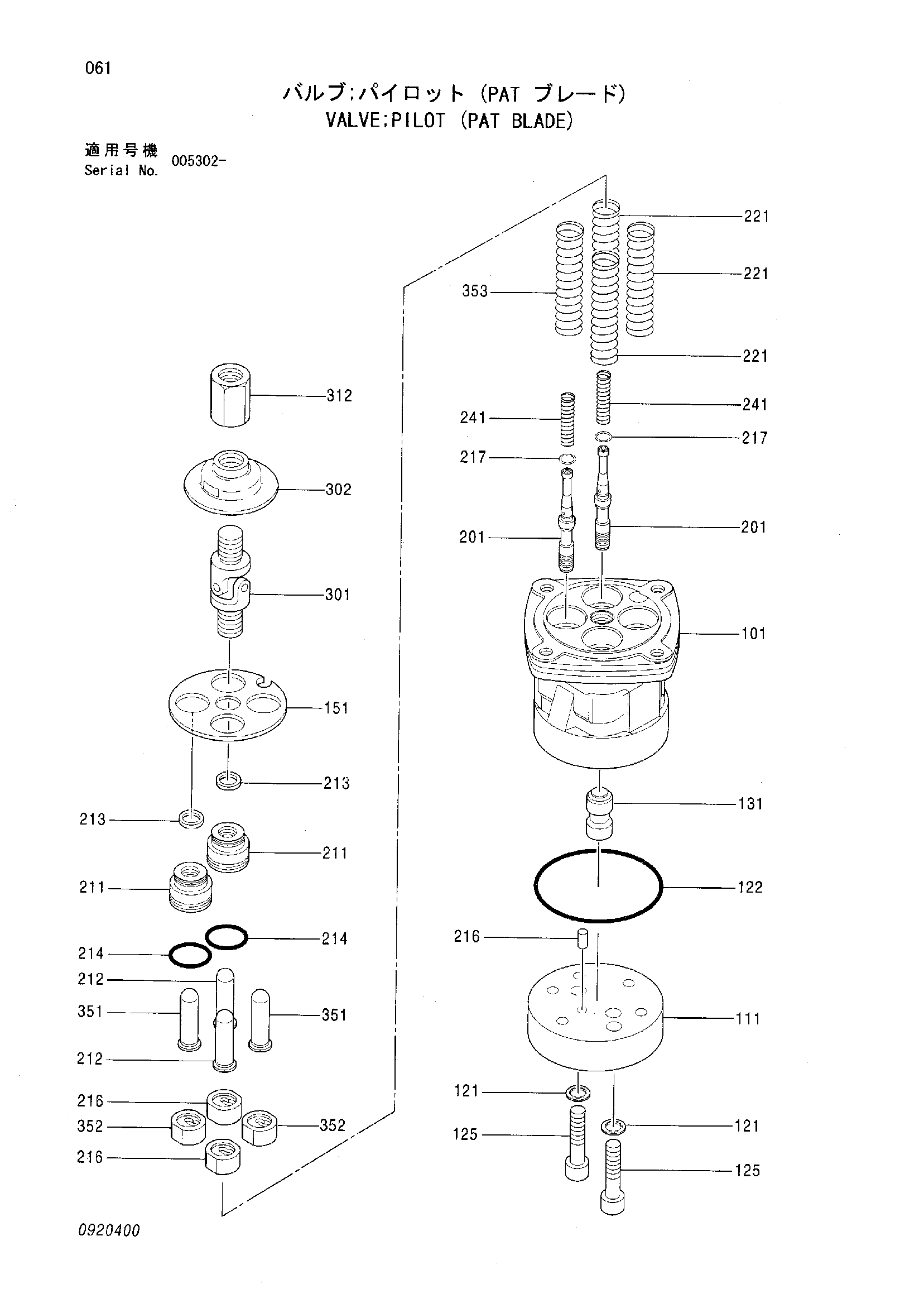

Заводская схема «Пилотный клапан отвала PAT» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4601408 | Пилотный клапан | 1 | |
| 111 | 0799901 | Пластина | 1 |
| 121 | 0708402 | Уплотнительная шайба | 2 |
| 122 | 0799902 | Уплотнительное кольцо | 1 |
| 125 | 0799903 | Болт с внутренним шестигранником | 2 |
| 126 | 4101345 | Пружинный штифт | 1 |
| 131 | 0799904 | Втулка | 1 |
| 151 | 0869401 | Пластина | 1 |
| 211 | 0629003 | Пробка | 4 |
| 212 | 0628907 | Шток | 2 |
| 213 | 0628908 | Уплотнение | 4 |
| 214 | 4506420 | Уплотнительное кольцо | 4 |
| 216 | 0870003 | Седло пружины | 2 |
| 217 | 0428907 | Шайба | 4 |
| 221 | 0920401 | Пружина | 3 |
| 241 | 0920402 | Пружина | 4 |
| 301 | 0799910 | Соединение | 1 |
| 302 | 0799911 | Пластина | 1 |
| 312 | 0799912 | Гайка регулировочный | 1 |
| 351 | 0799906 | Шток пусх | 2 |
| 352 | 0799907 | Седло пружины | 2 |
| 353 | 0920403 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
