Детали отопителя [ML Crane] — HITACHI ZX40U

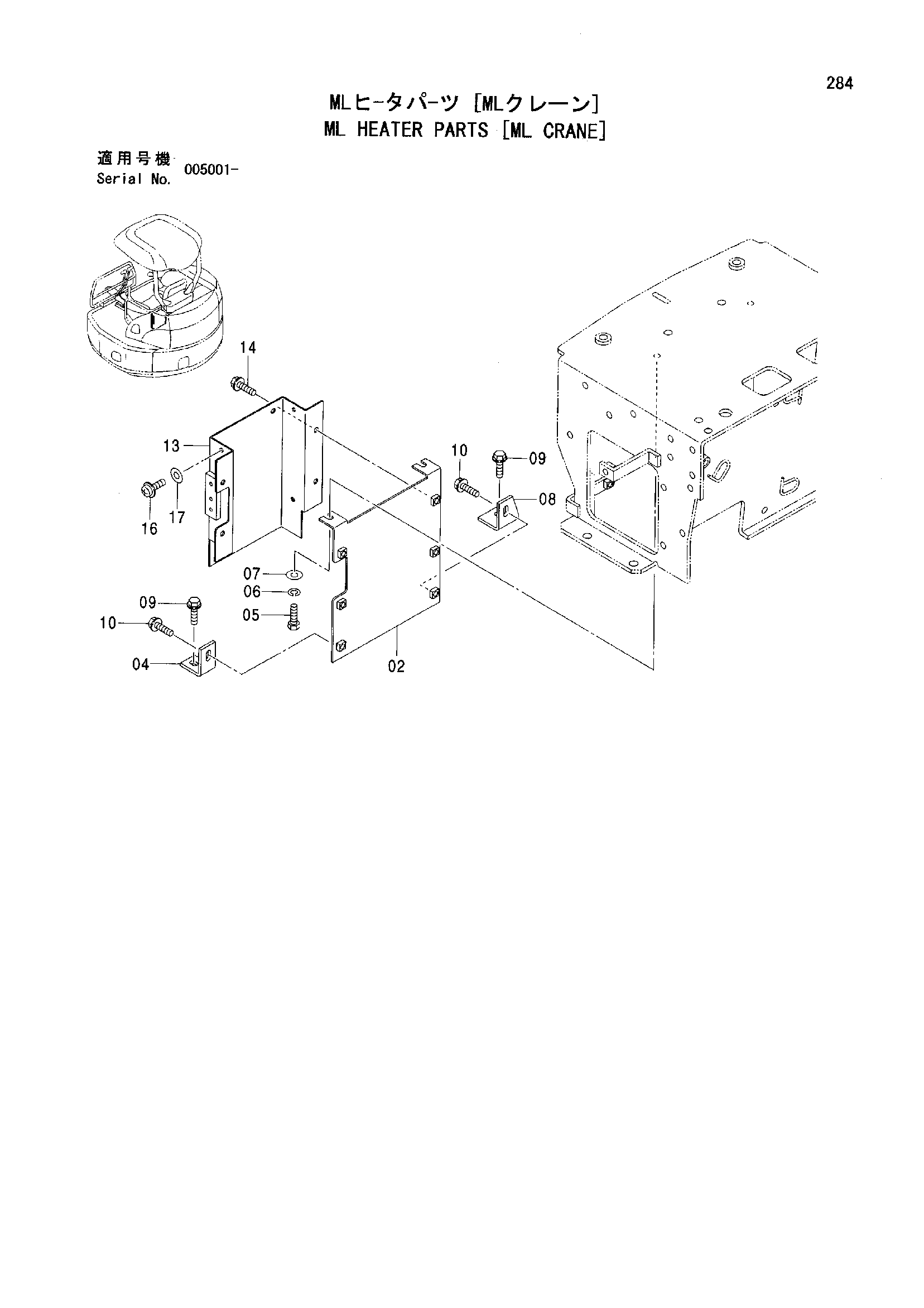

Заводская схема «Детали отопителя [ML Crane]» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Детали отопителя [ML Crane] HITACHI ZX40U](/catalog-drawings/f7/f7393459-90f0-4072-a041-87e6e64f3195.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8091185 | Кронштейн | 1 |
| 04 | 4406535 | Кронштейн | 1 |
| 05 | J900816 | Болт | 2 |
| 06 | A590908 | Пружинная шайба | 2 |
| 07 | A590108 | Плоская шайба | 2 |
| 08 | 4484202 | Кронштейн | 1 |
| 09 | J260825 | Болт с шайбой | 2 |
| 09A | J900825 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 13 | 8090138 | Кронштейн | 1 |
| 14 | J260816 | Болт с шайбой | 4 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | J670508 | Винт с шайбой | 4 |
| 17 | A590105 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
