Рама — HITACHI ZX40U

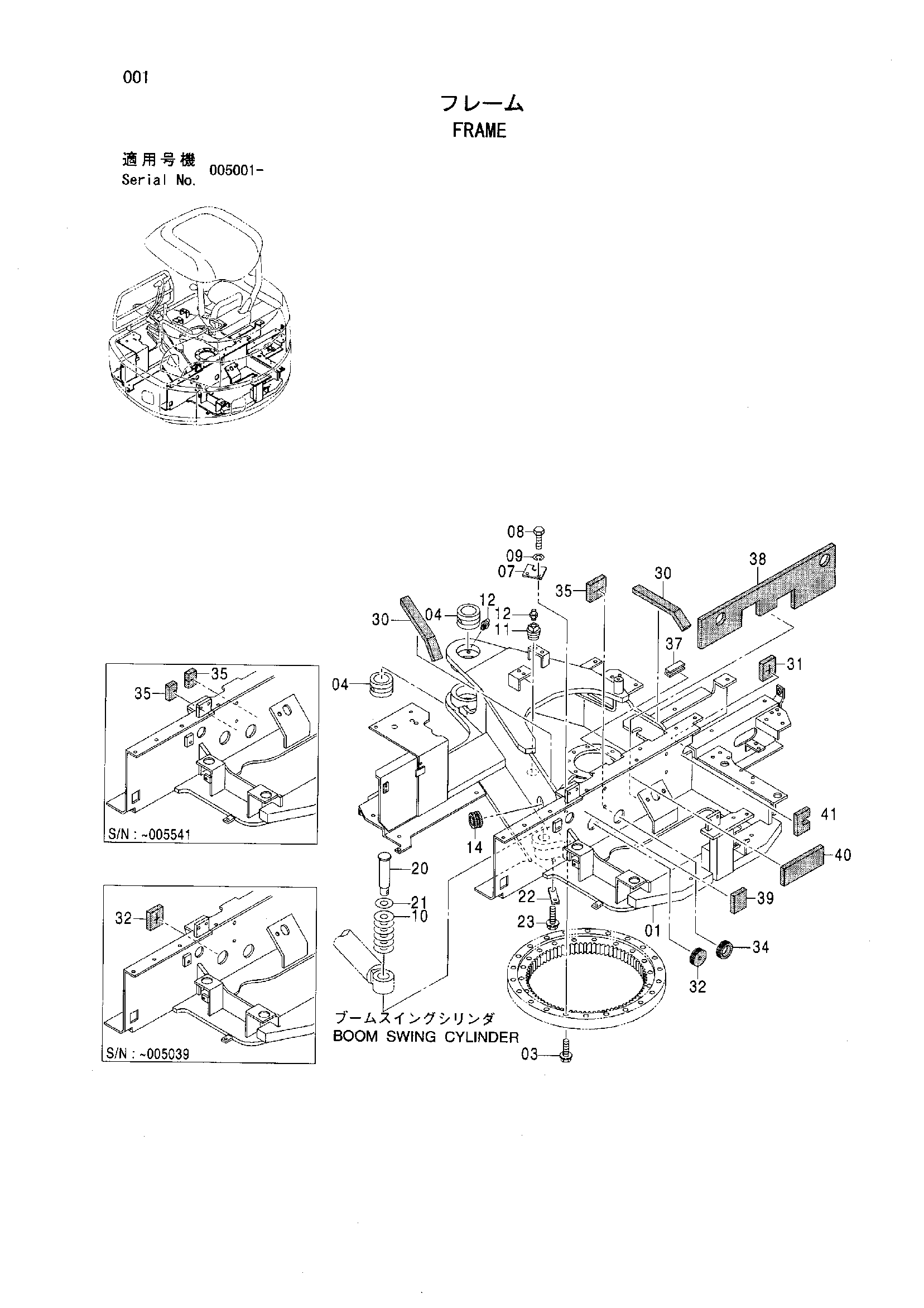

Заводская схема «Рама» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7042510 | Рама основной | 1 |
| 03 | J981465 замена: J921465 | Болт | 22 |
| 03 | J921465 | Болт | 22 |
| 04 | 4405597 | Втулка | 2 |
| 07 | 4276606 | Ограничитель | 1 |
| 08 | J971225 замена: J901225 | Болт | 2 |
| 08 | J901225 | Болт | 2 |
| 09 | J252212 замена: A590912 | Пружинная шайба | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | 4376366 | Регулировочная шайба 1.0 | 6 |
| 11 | 4310999 | Пробка | 1 |
| 12 | J75481 | Пресс-маслёнка | 3 |
| 14 | 4259340 | Резиновая втулка | 1 |
| 20 | 4392008 | Палец | 1 |
| 21 | 4392007 | Проставка | 1 |
| 22 | 4392683 | Пластина | 1 |
| 23 | J041230 | Болт с шайбой | 2 |
| 23 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 23 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 30 | 4401116 | Резиновая прокладка | 2 |
| 31 | 4475170 | Резиновая прокладка | 1 |
| 32 | 4475170 замена: 4479422 | Резиновая прокладка | 1 |
| 32 | 4479422 | Резиновая втулка | 1 |
| 34 | 4087462 | Резиновая втулка | 1 |
| 35 | 4468022 замена: 4461115 | Резиновая прокладка | 2 |
| 35 | 4461115 | Резиновая прокладка | 1 |
| 37 | 4482563 | Амортизатор | 1 |
| 38 | 4483476 | Резиновая прокладка | 1 |
| 39 | 4483477 | Резиновая прокладка | 1 |
| 40 | 4483478 | Резиновая прокладка | 1 |
| 41 | 4483479 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
