Радиатор — HITACHI ZX40U

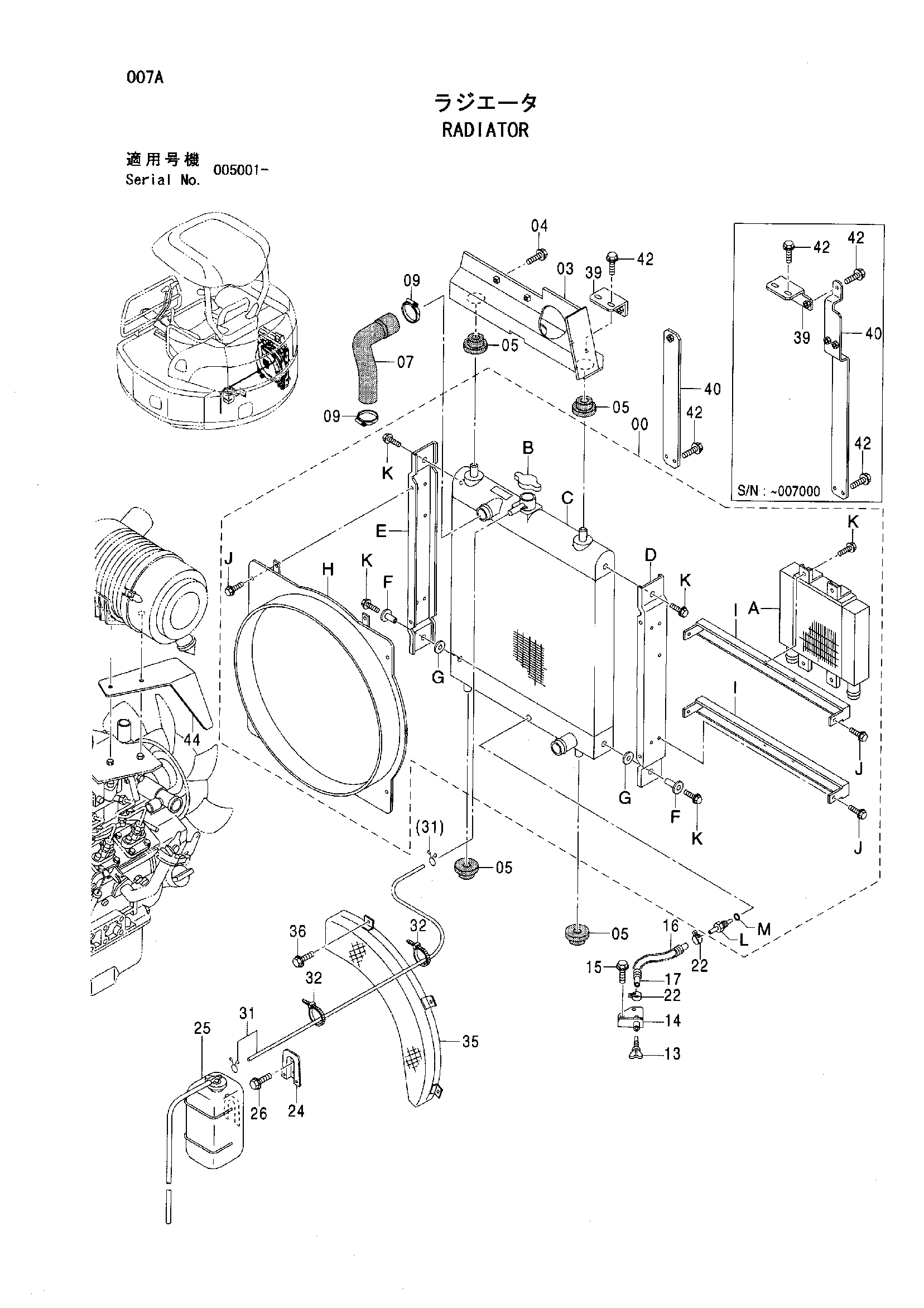

Заводская схема «Радиатор» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467233 | Радиатор | 1 |
| 00 | 4611871 | Радиатор | 1 |
| 00A | 4390532 | Масляный радиатор | 1 |
| 00A | 4373424 | Масляный радиатор | 1 |
| 00B | 4419861 | Колпачок | 1 |
| 00C | 4434315 | Коре радиатор | 1 |
| 00D | 4434316 | Кронштейн | 1 |
| 00D | 4485643 | Кронштейн | 1 |
| 00E | 4434317 | Кронштейн | 1 |
| 00E | 4485644 | Кронштейн | 1 |
| 00F | 4434318 | Втулка | 2 |
| 00G | 4434319 | Амортизатор | 2 |
| 00H | 4434320 | Кожух | 1 |
| 00I | 4434321 | Кронштейн | 2 |
| 00J | 4434322 | Болт с шайбой | 8 |
| 00K | 4434323 | Болт с шайбой | 8 |
| 00L | 4434324 | Пробка | 1 |
| 00M | 4389573 | Уплотнительное кольцо | 1 |
| 03 | 8088309 | Кронштейн | 1 |
| 04 | J051025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 04 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 05 | 4402635 | Резиновая подушка | 4 |
| 07 | 3082429 | Водяной шланг | 1 |
| 09 | 4011675 | Хомут шланга | 2 |
| 13 | 4401687 | Кран | 1 |
| 14 | 4401686 | Кран | 1 |
| 15 | J051025 | Болт с шайбой | 2 |
| 15 | J090820 | Болт с шайбой | 2 |
| 15 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 15 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 16 | 4443682 | Водяной шланг | 1 |
| 17 | 4414581 | Трубка | 1 |
| 22 | 4339258 | Хомут шланга | 2 |
| 24 | 4367147 | Пластина | 1 |
| 25 | 4450854 | Бак воды | 1 |
| 26 | J090616 | Болт с шайбой | 2 |
| 26 | J260614 замена: J900614 | Болт с шайбой | 2 |
| 26 | J260614 замена: A590106 | Болт с шайбой | 2 |
| 31 | 4367203 | Водяной шланг | 1 |
| 32 | 4055311 | Ленточный зажим | 2 |
| 35 | 4414164 | Защита вентилятор | 1 |
| 36 | J090612 | Болт с шайбой | 3 |
| 36 | J260612 замена: J900612 | Болт с шайбой | 3 |
| 36 | J260612 замена: A590106 | Болт с шайбой | 3 |
| 39 | 9758949 | Кронштейн | 1 |
| 39 | 9762309 | Кронштейн | 1 |
| 40 | 9758950 | Пластина | 1 |
| 40 | 9762310 | Пластина | 1 |
| 42 | J090820 | Болт с шайбой | 5 |
| 42 | J260820 замена: J900820 | Болт с шайбой | 5 |
| 42 | J260820 замена: A590108 | Болт с шайбой | 5 |
| 42 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 42 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 44 | 3097105 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
