Топливный бак — HITACHI ZX40U

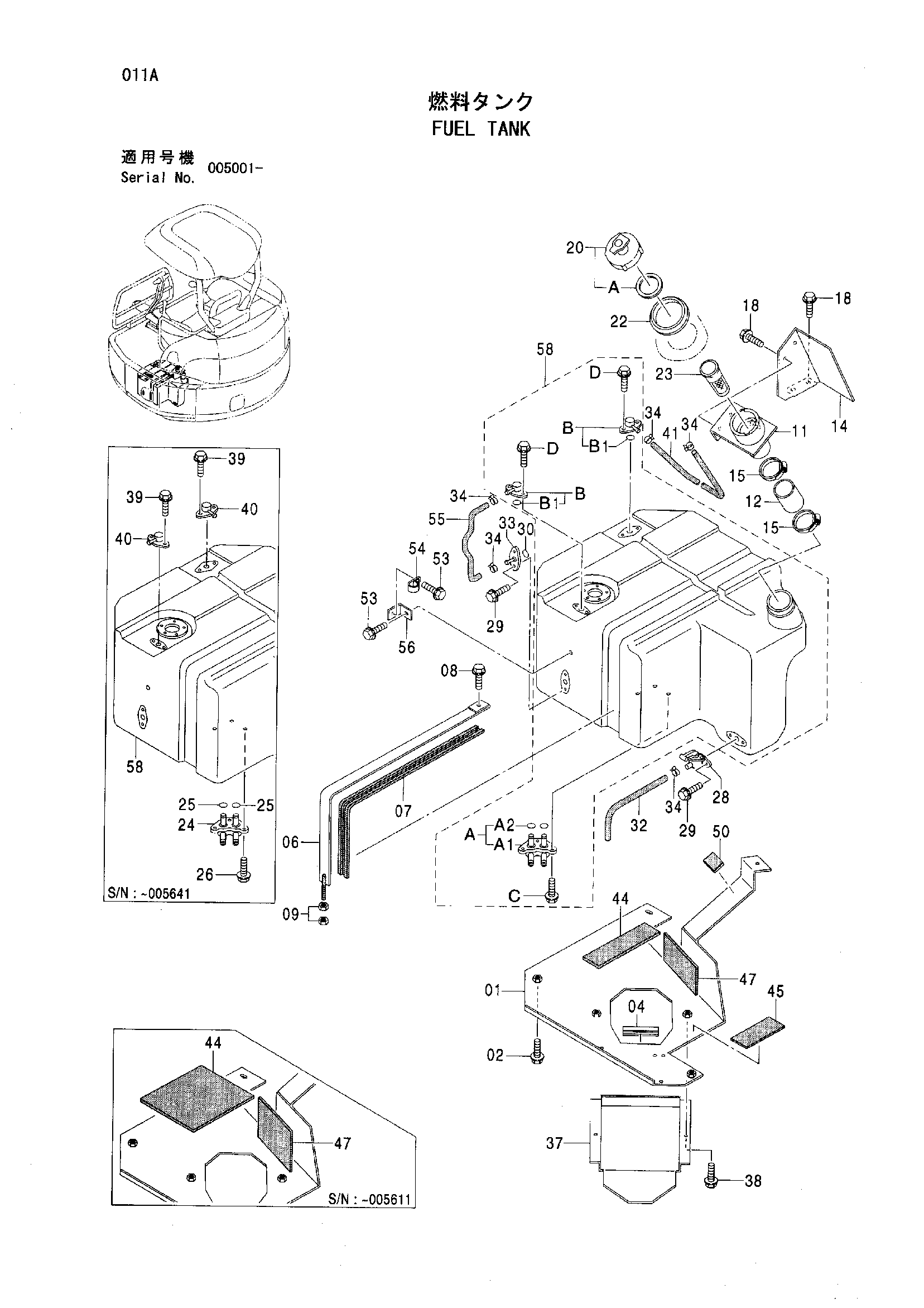

Заводская схема «Топливный бак» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7041897 | Кронштейн | 1 |
| 02 | J051055 | Болт с шайбой | 3 |
| 02 | J271055 замена: J901055 | Болт с шайбой | 3 |
| 02 | J271055 замена: J222010 | Болт с шайбой | 3 |
| 04 | 4392474 | Амортизатор | 1 |
| 06 | 9748084 | Ремень | 1 |
| 07 | 4392221 | Резиновая прокладка | 1 |
| 08 | J090825 | Болт с шайбой | 1 |
| 08 | J260825 замена: J900825 | Болт с шайбой | 1 |
| 08 | J260825 замена: A590108 | Болт с шайбой | 1 |
| 09 | J231210 замена: J950010 | Гайка | 2 |
| 09 | J950010 | Гайка | 2 |
| 11 | 8087098 | Заливная горловина | 1 |
| 12 | 4409653 | Топливный шланг | 1 |
| 14 | 3094423 | Кронштейн | 1 |
| 15 | 4503469 | Хомут шланга | 2 |
| 18 | J090820 | Болт с шайбой | 4 |
| 18 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 18 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 20 | 4363380 | Колпачок | 1 |
| 20A | 4460931 | Манжета | 1 |
| 22 | 4392120 | Защитный чехол | 1 |
| 23 | 4279093 | Фильтр | 1 |
| 24 | 4355689 | Сетчатый фильтр | 1 |
| 25 | 4202987 | Уплотнительное кольцо | 2 |
| 26 | J670514 | Винт с шайбой | 3 |
| 28 | 4358947 | Кран | 1 |
| 29 | J090614 | Болт с шайбой | 4 |
| 29 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 29 | J260612 замена: A590106 | Болт с шайбой | 4 |
| 30 | 985100 | Уплотнительное кольцо | 1 |
| 32 | 4418717 | Топливный шланг | 1 |
| 33 | 9749754 | Фланец | 1 |
| 34 | 4351486 | Хомут шланга | 5 |
| 37 | 4469261 | Крышка | 1 |
| 38 | J090820 | Болт с шайбой | 2 |
| 38 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 38 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 39 | J080616 | Болт с шайбой | 4 |
| 40 | 4400756 | Соединение | 2 |
| 41 | 4402363 | Топливный шланг | 1 |
| 44 | 4392250 замена: 4404057 | Резиновая прокладка | 1 |
| 44 | 4404057 | Резиновая прокладка | 1 |
| 45 | 4392251 замена: 4446779 | Резиновая прокладка | 1 |
| 45 | 4446779 | Резиновая прокладка | 1 |
| 47 | 4392515 замена: 4402294 | Резиновая прокладка | 1 |
| 47 | 4402294 | Резиновая прокладка | 1 |
| 50 | 4475219 | Резиновая прокладка | 1 |
| 53 | J090612 | Болт с шайбой | 2 |
| 53 | J260612 замена: J900612 | Болт с шайбой | 2 |
| 53 | J260612 замена: A590106 | Болт с шайбой | 2 |
| 54 | 4420036 | Зажим | 1 |
| 55 | 4474092 | Трубка | 1 |
| 56 | 9758877 | Кронштейн | 1 |
| 58 | 4475220 | Топливный бак | 1 |
| 58A | 4608250 | Сетчатый фильтр | 1 |
| 58A1 | 3100020 | Сетчатый фильтр | 1 |
| 58A2 | 954495 | Уплотнительное кольцо | 2 |
| 58B | 4608249 | Соединение | 2 |
| 58B1 | 4202987 | Уплотнительное кольцо | 1 |
| 58C | J680516 | Винт с шайбой | 3 |
| 58D | J260616 замена: J900616 | Болт с шайбой | 4 |
| 58D | J260616 замена: A590106 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
