Левая консоль [стандарт] — HITACHI ZX40U

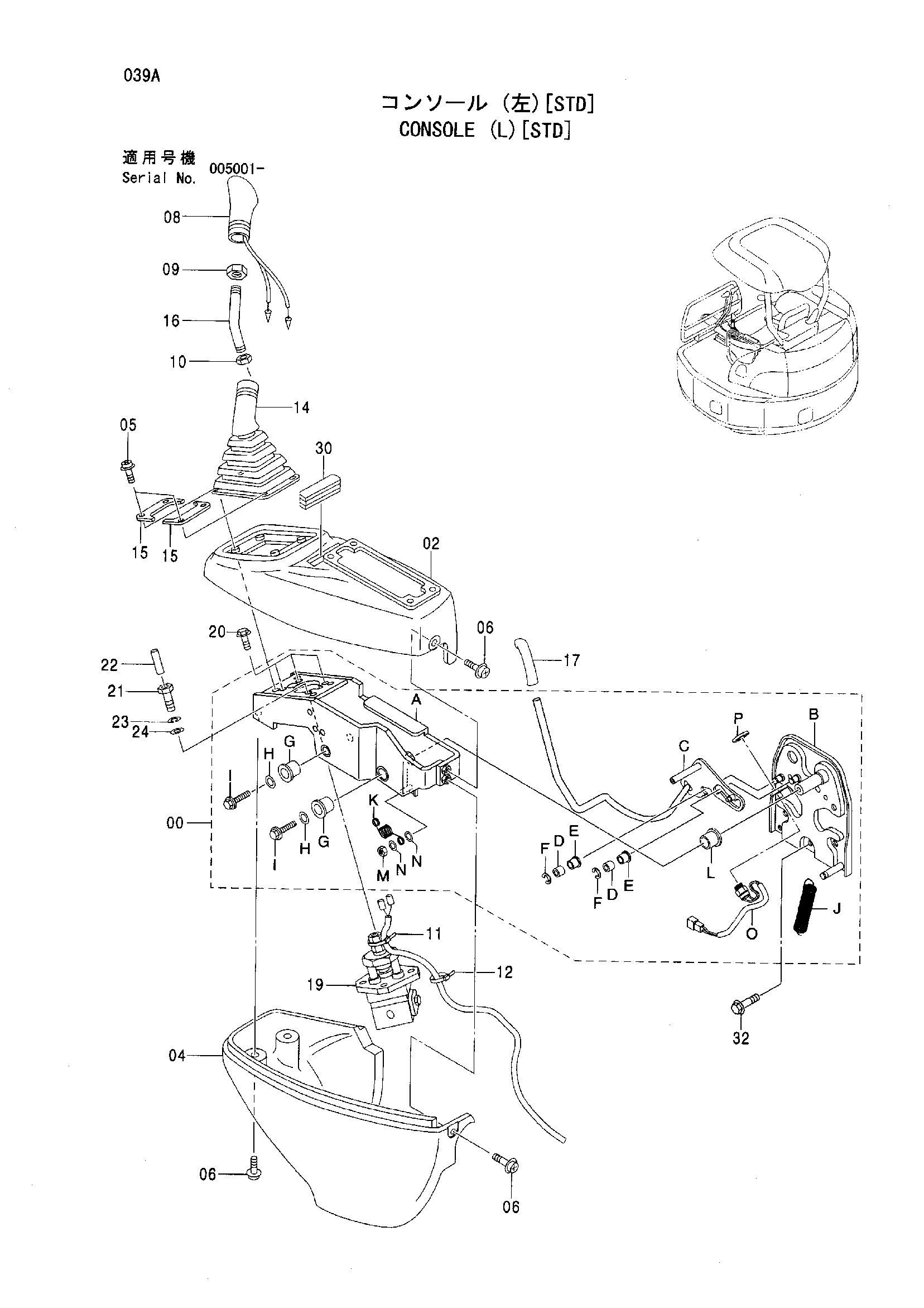

Заводская схема «Левая консоль [стандарт]» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4458282	Рама	1
00A	4601936	Рама	1
00B	4601938	Кронштейн	1
00C	4601940	Рычаг блокировка	1
00D	4393842	Втулка	2
00E	4435377	Втулка	2
00F	4435378	Стопорное кольцо	2
00G	4435371	Втулка	2
00H	4435368	Шайба	2
00I	4372337	Болт	2
00J	4601942	Пружина	1
00K	4601943	Пружина торсион	1
00L	4479635	Втулка пальца	2
00M	4372328	Гайка	1
00N	4383006	Шайба	2
00O	4392059	Выключатель	1
00P	4601905	Гайка	1
02	4458283	Крышка	1
04	4458284	Крышка	1
05	J680625	Винт с шайбой	4
06	J680616	Винт с шайбой	4
08	2045472	Рукоятка	1
09	J952012	Гайка	1
10	J950014	Гайка	1
11	4055312	Ленточный зажим	1
12	4326365	Ленточный зажим	1
14	2045470	Защитный чехол	1
15	4458366	Пластина	2
16	4488460	Рычаг	1
17	4377660	Рукоятка	1
19	4462567	Пилотный клапан	1
20	J020816	Болт с шайбой	3
20	J260816 замена: J900816	Болт с шайбой	3
20	J260816 замена: A590108	Болт с шайбой	3
21	4438279	Болт	1
22	4144011	Пружинный штифт	1
23	A590908	Пружинная шайба	1
24	A590108	Плоская шайба	1
30	4459185	Резиновая втулка	1
32	J090820	Болт с шайбой	3
32	J260820 замена: J900820	Болт с шайбой	3
32	J260820 замена: A590108	Болт с шайбой	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
