Автоматический холостой ход — HITACHI ZX40U

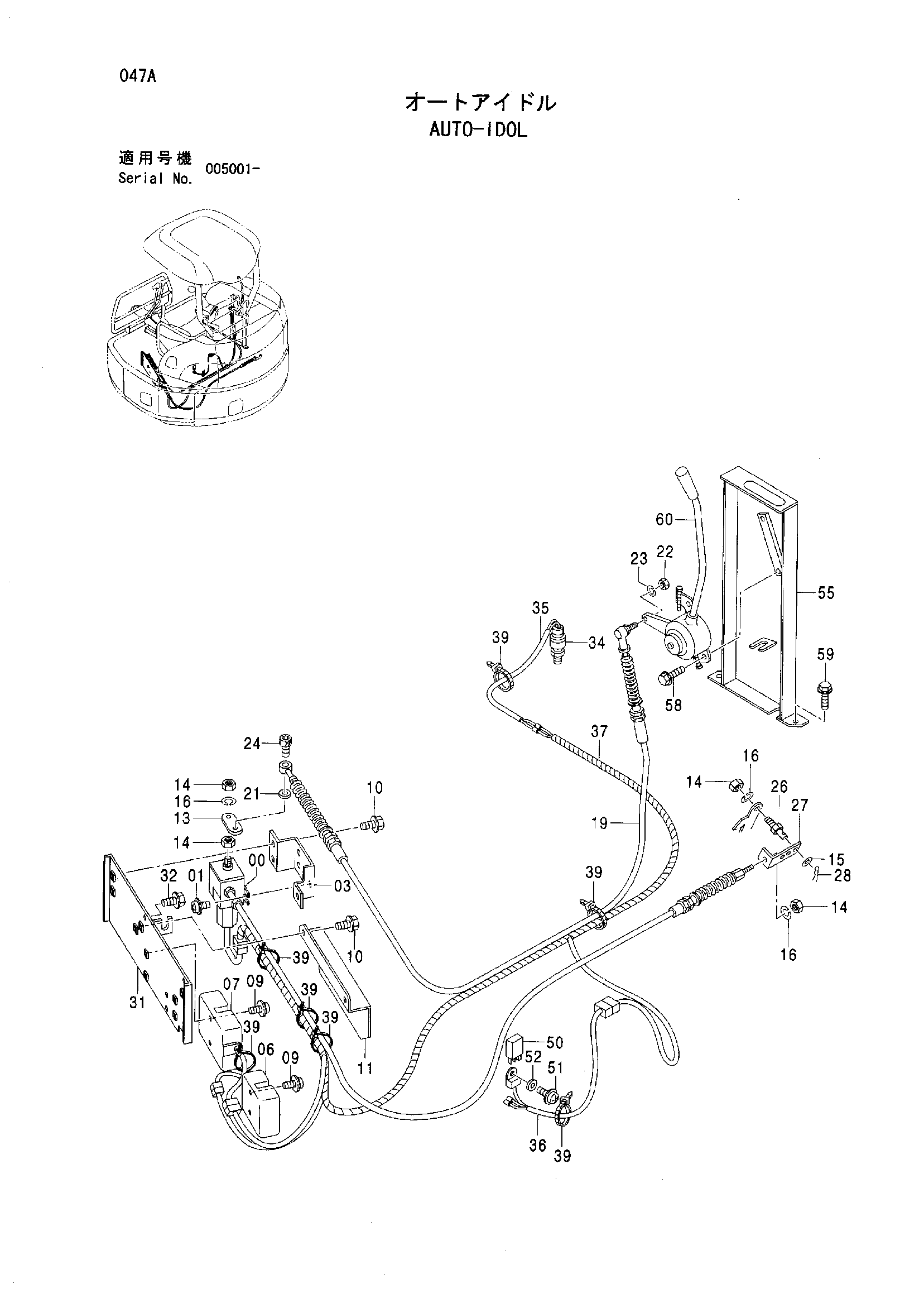

Заводская схема «Автоматический холостой ход» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4394175 | Актуатор | 1 |
| 01 | J680616 | Винт с шайбой | 3 |
| 03 | 9759207 | Кронштейн | 1 |
| 06 | 4289621 | Блок таймер | 1 |
| 07 | 4334164 | Контроллер | 1 |
| 09 | J680625 | Винт с шайбой | 4 |
| 10 | J050820 | Болт с шайбой | 5 |
| 10 | J260820 замена: J900820 | Болт с шайбой | 5 |
| 10 | J260820 замена: A590108 | Болт с шайбой | 5 |
| 11 | 9759208 | Крышка | 1 |
| 13 | 9749159 | Рычаг | 1 |
| 14 | J231106 замена: M500605 | Гайка | 4 |
| 14 | M500605 | Гайка | 4 |
| 15 | J253106 замена: A590106 | Плоская шайба | 1 |
| 15 | A590106 | Плоская шайба | 1 |
| 16 | J252106 замена: A590906 | Пружинная шайба | 3 |
| 16 | A590906 | Пружинная шайба | 3 |
| 19 | 4394144 | Трос управления | 1 |
| 21 | J253105 замена: A590105 | Плоская шайба | 1 |
| 21 | A590105 | Плоская шайба | 1 |
| 22 | J231105 замена: M500504 | Гайка | 1 |
| 22 | M500504 | Гайка | 1 |
| 23 | J252105 замена: A590905 | Пружинная шайба | 1 |
| 23 | A590905 | Пружинная шайба | 1 |
| 24 | J770520 замена: J780520 | Болт с внутренним шестигранником | 1 |
| 24 | J780520 | Болт с внутренним шестигранником | 1 |
| 26 | 4386824 | Палец | 1 |
| 27 | 4394308 | Кронштейн | 1 |
| 28 | 4022696 | Стопорный палец | 1 |
| 31 | 8085905 | Кронштейн | 1 |
| 32 | J090820 | Болт с шайбой | 2 |
| 32 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 32 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 34 | 4380677 | Выключатель | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4428896 | Жгут проводов | 1 |
| 36 | 4469752 | Жгут проводов | 1 |
| 37 | 3094603 | Жгут проводов | 1 |
| 39 | 4055312 | Ленточный зажим | 5 |
| 39 | 4055312 | Ленточный зажим | 7 |
| 50 | 4394590 | Реле | 1 |
| 51 | J691512 | Винт | 1 |
| 52 | J253105 замена: A590105 | Плоская шайба | 1 |
| 52 | A590105 | Плоская шайба | 1 |
| 55 | 7041915 | Кронштейн | 1 |
| 58 | J080825 | Болт с шайбой | 2 |
| 58 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 58 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 59 | J051025 | Болт с шайбой | 4 |
| 59 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 59 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 60 | 4325764 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
