Ковш 0,14 м³ (ширина 600 мм) <JIS 94> — HITACHI ZX40U

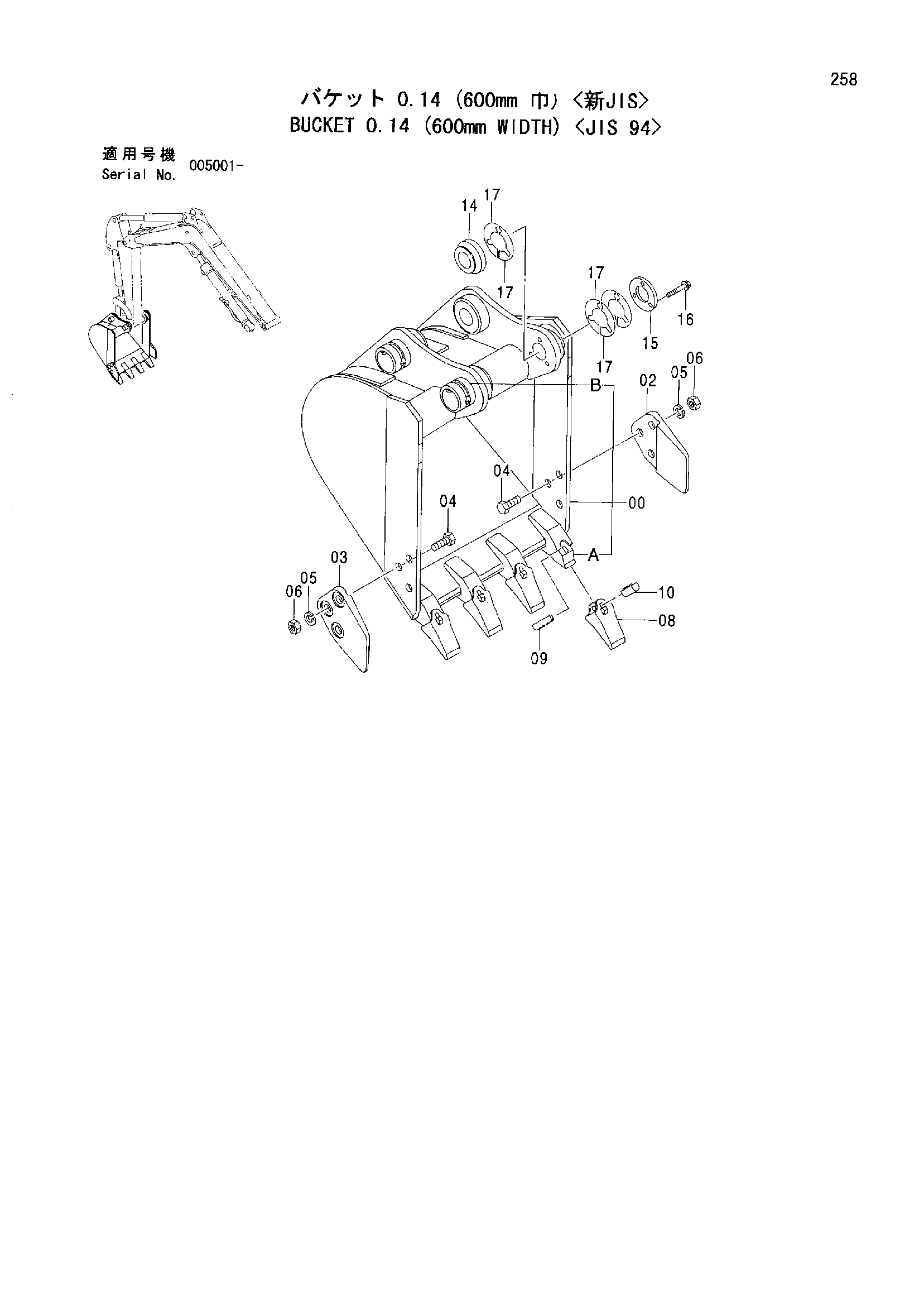

Заводская схема «Ковш 0,14 м³ (ширина 600 мм) <JIS 94>» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9181744 | Ковш в сборе | 1 | |
| 00 | 6014956 | Ковш | 1 |
| 00A | 4339864 | Адаптер | 4 |
| 00B | 4197029 | Ограничитель | 2 |
| 02 | 3061850 | Боковой резец | 1 |
| 03 | 3061851 | Боковой резец | 1 |
| 04 | 4317650 | Болт | 6 |
| 05 | J252214 замена: A590914 | Пружинная шайба | 6 |
| 05 | A590914 | Пружинная шайба | 6 |
| 06 | J231214 замена: J951014 | Гайка | 6 |
| 06 | J951014 | Гайка | 6 |
| 08 | 4339865 | Наконечник | 4 |
| 09 | 4339868 | Стопорный палец | 4 |
| 10 | 4339867 | Резиновый фиксатор | 4 |
| 14 | 4352090 | Бобышка | 1 |
| 15 | 4287606 | Пластина | 1 |
| 16 | J040850 | Болт с шайбой | 3 |
| 16 | J260850 замена: J900850 | Болт с шайбой | 3 |
| 16 | J260850 замена: A590108 | Болт с шайбой | 3 |
| 17 | 4287605 | Регулировочная шайба 1.0 | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
