Гидролинии клапана [ML Crane] — HITACHI ZX40U

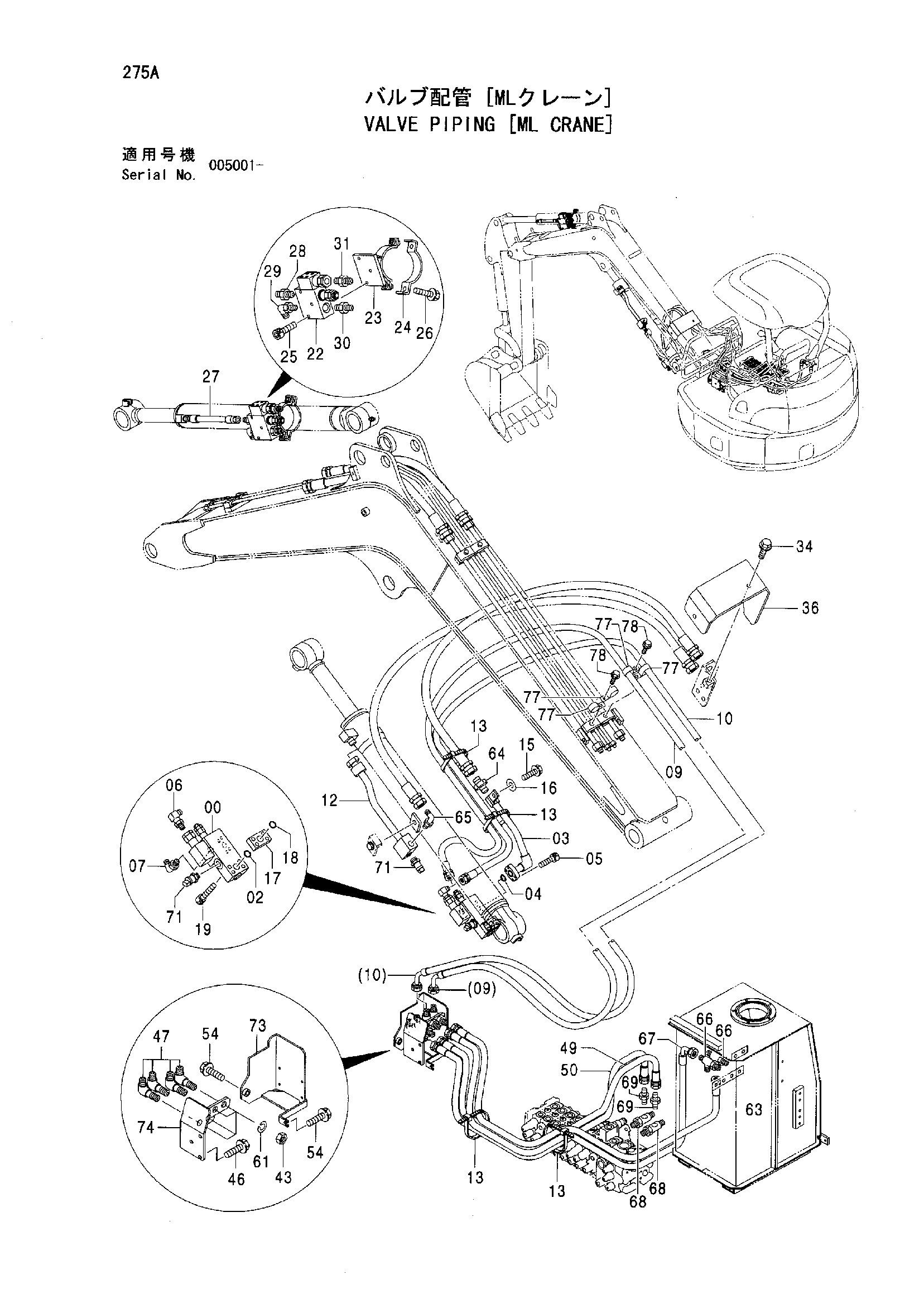

Заводская схема «Гидролинии клапана [ML Crane]» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии клапана [ML Crane] HITACHI ZX40U](/catalog-drawings/d3/d3118106-5fc8-4fd8-9189-dc635e5d5993.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4484039 | Удерживающий клапан | 1 |
| 02 | 4506420 | Уплотнительное кольцо | 1 |
| 03 | 8080311 | Трубка | 1 |
| 04 | A811025 | Уплотнительное кольцо | 1 |
| 05 | M340836 | Болт с внутренним шестигранником | 4 |
| 06 | 4434986 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4037761 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4483752 | Шланг | 1 |
| 10 | 4483753 | Шланг | 1 |
| 12 | 8095226 | Трубка | 1 |
| 13 | 4055312 | Ленточный зажим | 10 |
| 15 | J271025 | Болт с шайбой | 1 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Плоская шайба | 1 |
| 16 | J253210 | Плоская шайба | 1 |
| 17 | 4439058 | Фланец | 1 |
| 18 | 4506420 | Уплотнительное кольцо | 1 |
| 19 | M340865 | Болт с внутренним шестигранником | 4 |
| 22 | 4429579 | Удерживающий клапан | 1 |
| 23 | 8080312 | Хомут | 1 |
| 24 | 4438000 | Хомут | 1 |
| 25 | M340856 | Болт с внутренним шестигранником | 3 |
| 26 | J271035 | Болт с шайбой | 2 |
| 26A | J901035 | Болт | 1 |
| 26B | J222010 | Плоская шайба | 1 |
| 27 | 8080309 | Трубка | 1 |
| 28 | 4042032 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4037760 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4042031 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4368205 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | J260845 | Болт с шайбой | 1 |
| 34A | J900845 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 8091809 | Крышка | 1 |
| 43 | 4614480 | Гайка | 4 |
| 46 | J260816 | Болт с шайбой | 3 |
| 46A | J900816 | Болт | 1 |
| 46B | A590108 | Плоская шайба | 1 |
| 47 | 4483751 | Угловой штуцер | 4 |
| 49 | 4483754 | Шланг | 1 |
| 50 | 4483755 | Шланг | 1 |
| 54 | J271030 | Болт с шайбой | 2 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Плоская шайба | 1 |
| 61 | J257218 | Пружинная шайба | 4 |
| 63 | 4483758 | Шланг | 1 |
| 64 | 4042032 | Адаптер | 1 |
| 64A | 4506418 | Уплотнительное кольцо | 1 |
| 65 | 4037760 | Угловой штуцер | 1 |
| 65A | 4506418 | Уплотнительное кольцо | 1 |
| 66 | 4190267 | Тройник | 2 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4483759 | Шланг | 1 |
| 68 | 4181778 | Адаптер | 2 |
| 69 | 4124754 | Адаптер | 2 |
| 71 | 4436271 | Датчик давления | 2 |
| 71A | 4365826 | Уплотнительное кольцо | 1 |
| 73 | 8090236 | Крышка | 1 |
| 74 | 8090237 | Кронштейн | 1 |
| 77 | 4190266 | Зажим | 4 |
| 78 | J260845 | Болт с шайбой | 2 |
| 78A | J900845 | Болт | 1 |
| 78B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
