Левая консоль [Европа] — HITACHI ZX40U

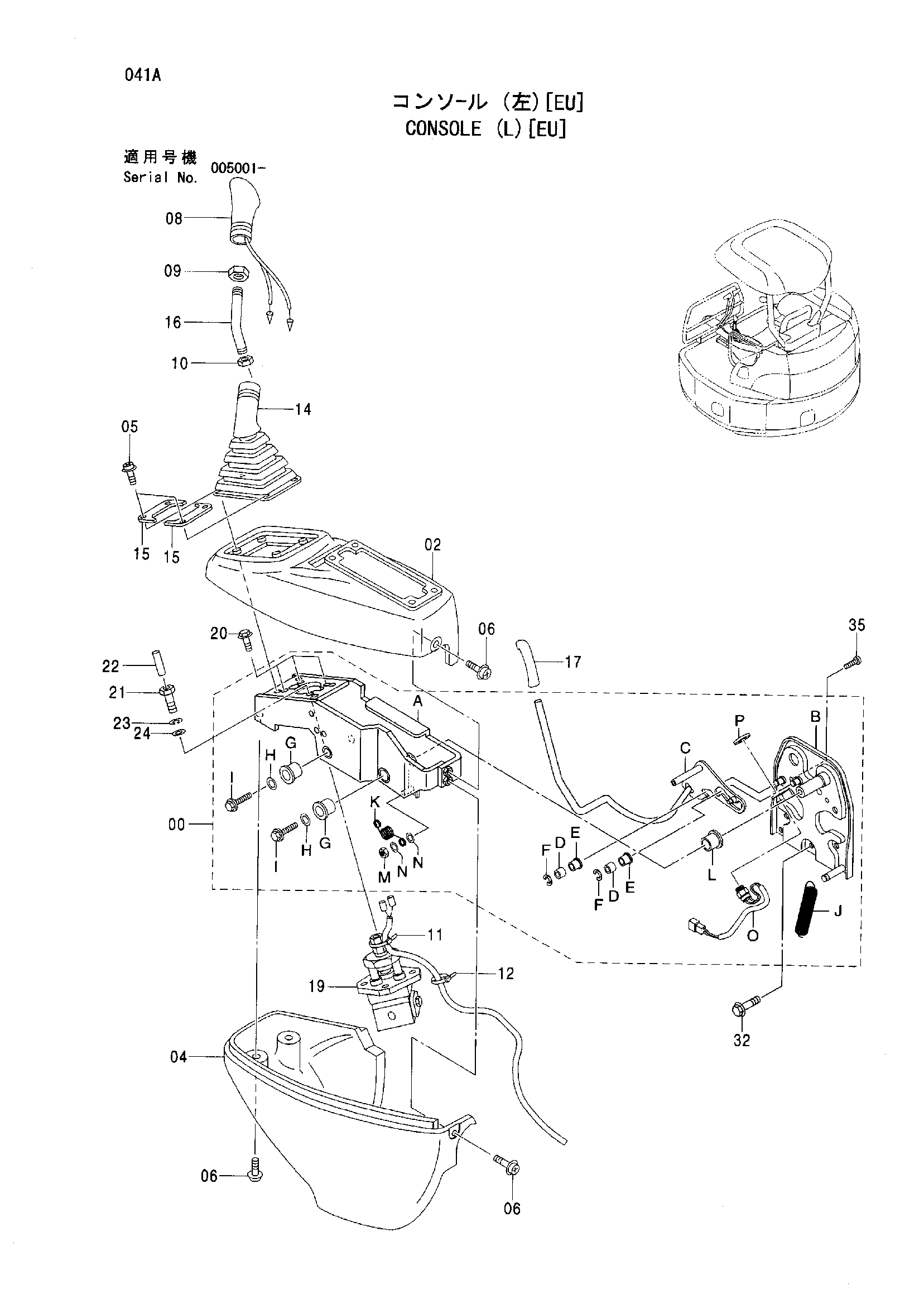

Заводская схема «Левая консоль [Европа]» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Левая консоль [Европа] HITACHI ZX40U](/catalog-drawings/7e/7ec51fab-9ade-40c0-87a9-dad216c5de49.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4458282 | Рама | 1 |
| 00A | 4601936 | Рама | 1 |
| 00B | 4601938 | Кронштейн | 1 |
| 00C | 4601940 | Рычаг блокировка | 1 |
| 00D | 4393842 | Втулка | 2 |
| 00E | 4435377 | Втулка | 2 |
| 00F | 4435378 | Стопорное кольцо | 2 |
| 00G | 4435371 | Втулка | 2 |
| 00H | 4435368 | Шайба | 2 |
| 00I | 4372337 | Болт | 2 |
| 00J | 4601942 | Пружина | 1 |
| 00K | 4601943 | Пружина торсион | 1 |
| 00L | 4479635 | Втулка пальца | 2 |
| 00M | 4372328 | Гайка | 1 |
| 00N | 4383006 | Шайба | 2 |
| 00O | 4392059 | Выключатель | 1 |
| 00P | 4601905 | Гайка | 1 |
| 02 | 4458283 | Крышка | 1 |
| 04 | 4458284 | Крышка | 1 |
| 05 | J680625 | Винт с шайбой | 4 |
| 06 | J680616 | Винт с шайбой | 4 |
| 08 | 2045472 | Рукоятка | 1 |
| 09 | J952012 | Гайка | 1 |
| 10 | J950014 | Гайка | 1 |
| 11 | 4055312 | Ленточный зажим | 1 |
| 12 | 4326365 | Ленточный зажим | 1 |
| 14 | 2045470 | Защитный чехол | 1 |
| 15 | 4458366 | Пластина | 2 |
| 17 | 4377660 | Рукоятка | 1 |
| 19 | 4462567 | Пилотный клапан | 1 |
| 20 | J260816 | Болт с шайбой | 3 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | 4438279 | Болт | 1 |
| 22 | 4144011 | Пружинный штифт | 1 |
| 23 | A590908 | Пружинная шайба | 1 |
| 24 | A590108 | Плоская шайба | 1 |
| 32 | J260820 | Болт с шайбой | 3 |
| 32A | J900820 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | 4488460 | Рычаг | 1 |
| 35 | 4373194 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
