Дополнительные гидролинии (рабочее оборудование) <рукоять 1,69 м> — HITACHI ZX40U

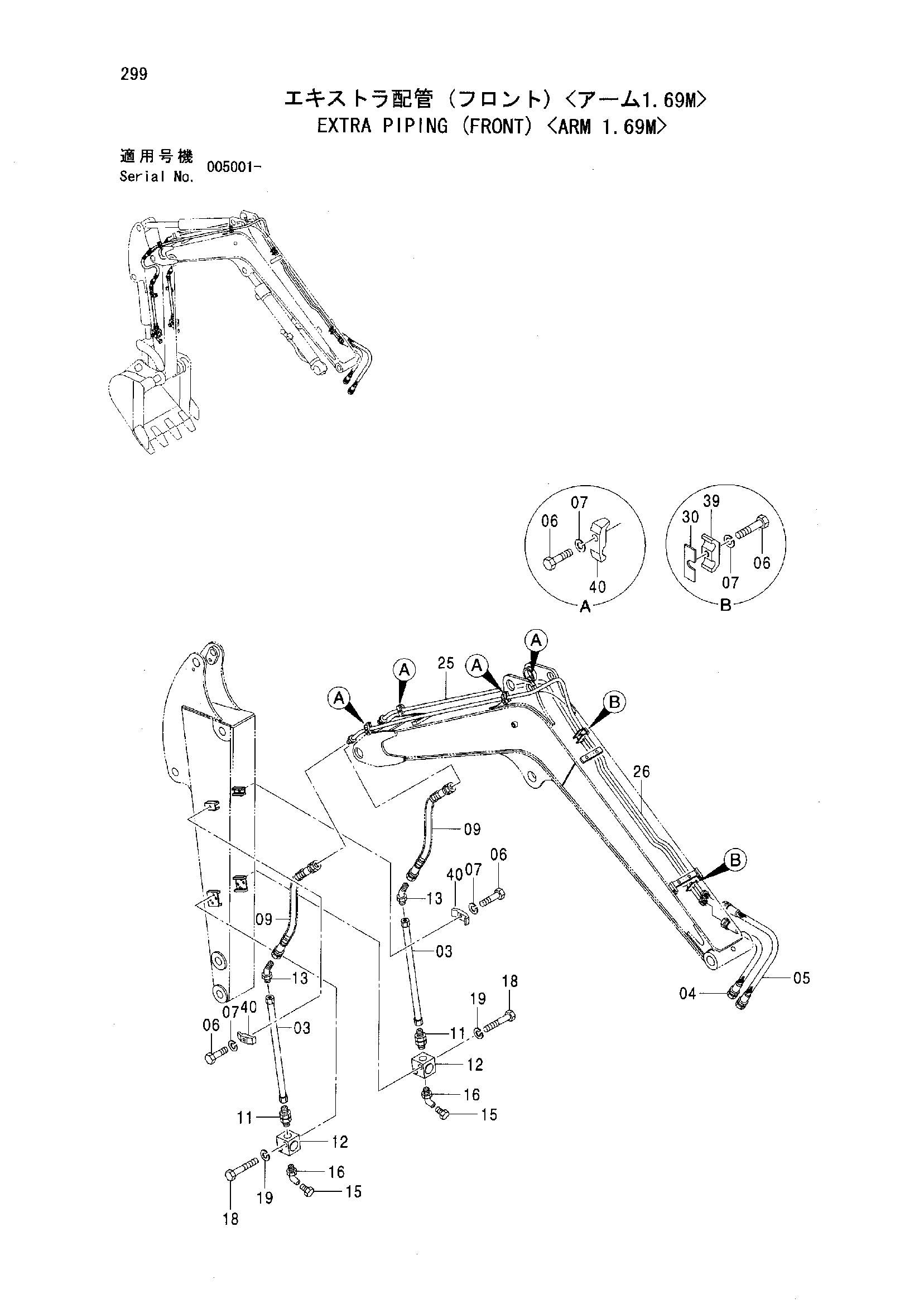

Заводская схема «Дополнительные гидролинии (рабочее оборудование) <рукоять 1,69 м>» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9748648 | Трубка | 2 |
| 04 | 4426459 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 06 | J971045 замена: J901045 | Болт | 8 |
| 06 | J901045 | Болт | 8 |
| 07 | J252210 замена: A590910 | Пружинная шайба | 8 |
| 07 | A590910 | Пружинная шайба | 8 |
| 09 | 4426427 | Шланг | 2 |
| 11 | 4276850 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 2 |
| 12 | 4287721 | Запорный клапан | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4294858 | Пробка | 2 |
| 16 | 4293263 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | J960860 замена: J900860 | Болт | 4 |
| 18 | J900860 | Болт | 4 |
| 19 | J252108 замена: A590908 | Пружинная шайба | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
| 25 | 8085013 | Трубка | 1 |
| 26 | 8085012 | Трубка | 1 |
| 30 | 4405907 | Регулировочная шайба 1.2 | 2 |
| 39 | 4354753 замена: 4189858 | Хомут трубки | 2 |
| 39 | 4189858 | Хомут трубки | 2 |
| 40 | 4354754 замена: 4053594 | Хомут трубки | 6 |
| 40 | 4053594 | Хомут трубки | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
