Отопитель (2) [стандарт] — HITACHI ZX40U

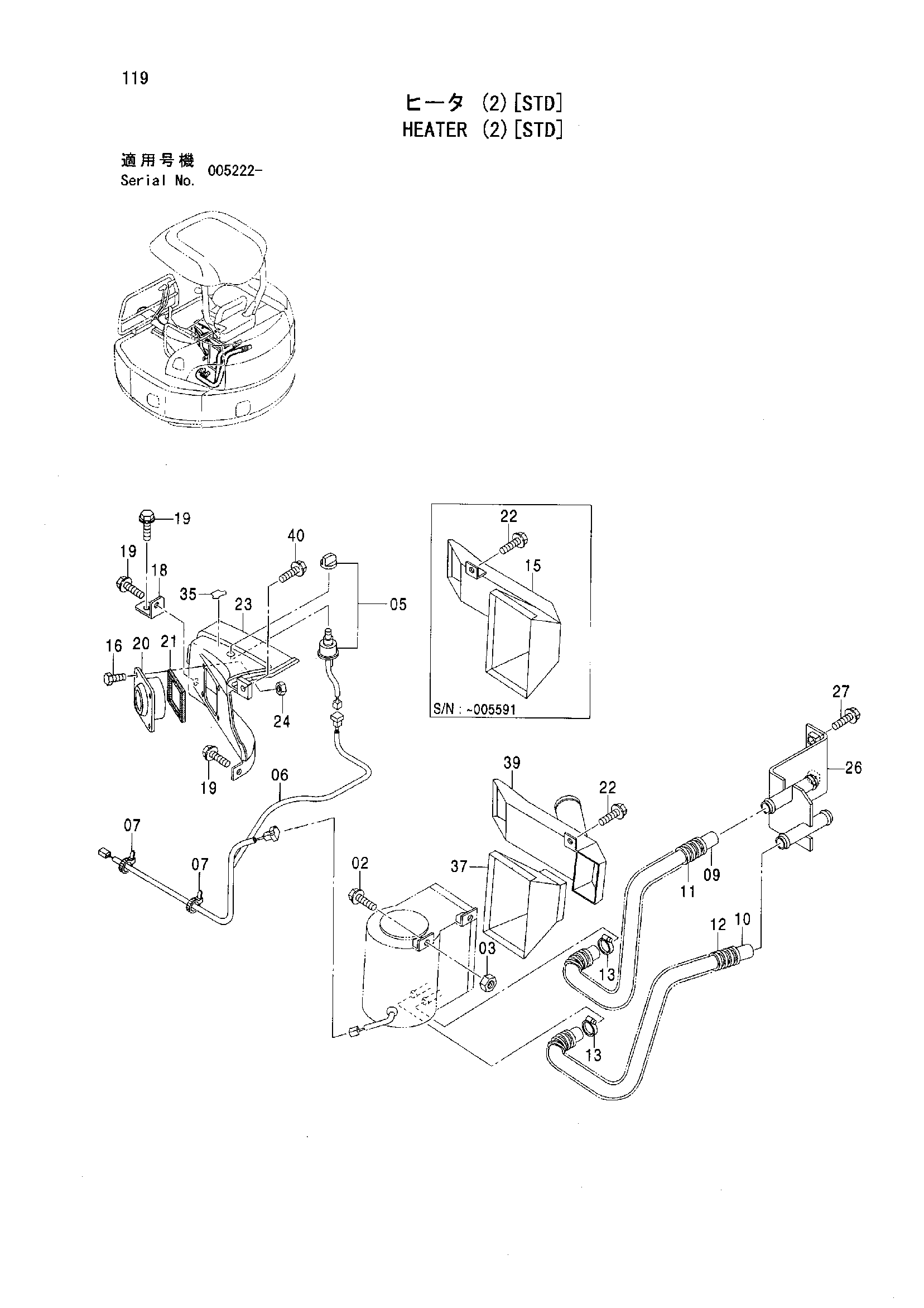

Заводская схема «Отопитель (2) [стандарт]» для HITACHI ZX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	J051020	Болт с шайбой	4
02	J271020 замена: J901020	Болт с шайбой	4
02	J271020 замена: J222010	Болт с шайбой	4
03	J231210 замена: J950010	Гайка	4
03	J950010	Гайка	4
05	4294504	Выключатель отопитель	1
06	4459839	Жгут проводов	1
07	4055312	Ленточный зажим	3
09	4475415	Водяной шланг	1
10	4313181	Водяной шланг	1
11	4484482 замена: 4475417	Трубка корругатед	1
11	4475417	Трубка корругатед	1
12	4484847	Трубка	1
13	4514699	Хомут шланга	2
15	6020820 замена: 4605002	Воздуховод отопитель	1
15	6020820 замена: 1030633	Воздуховод отопитель	1
16	M470416	Винт	4
18	9759135	Кронштейн	1
19	J090816	Болт с шайбой	3
19	J260816 замена: J900816	Болт с шайбой	3
19	J260816 замена: A590108	Болт с шайбой	3
20	4468859	Решётка	1
21	4477254	Резиновая прокладка	1
22	J090820	Болт с шайбой	1
22	J260820 замена: J900820	Болт с шайбой	1
22	J260820 замена: A590108	Болт с шайбой	1
23	6020755	Крышка	1
24	J231104 замена: M500403	Гайка	4
24	M500403	Гайка	4
26	8090144	Соединение шланг	1
27	J090820	Болт с шайбой	2
27	J260820 замена: J900820	Болт с шайбой	2
27	J260820 замена: A590108	Болт с шайбой	2
35	4425953	Информационная табличка	1
37	4605002	Воздуховод	1
39	1030633	Воздуховод	1
40	J090816	Болт с шайбой	1
40	J090820	Болт с шайбой	1
40	J260820 замена: J900820	Болт с шайбой	1
40	J260820 замена: A590108	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
