Ступень — HITACHI ZX400W-3

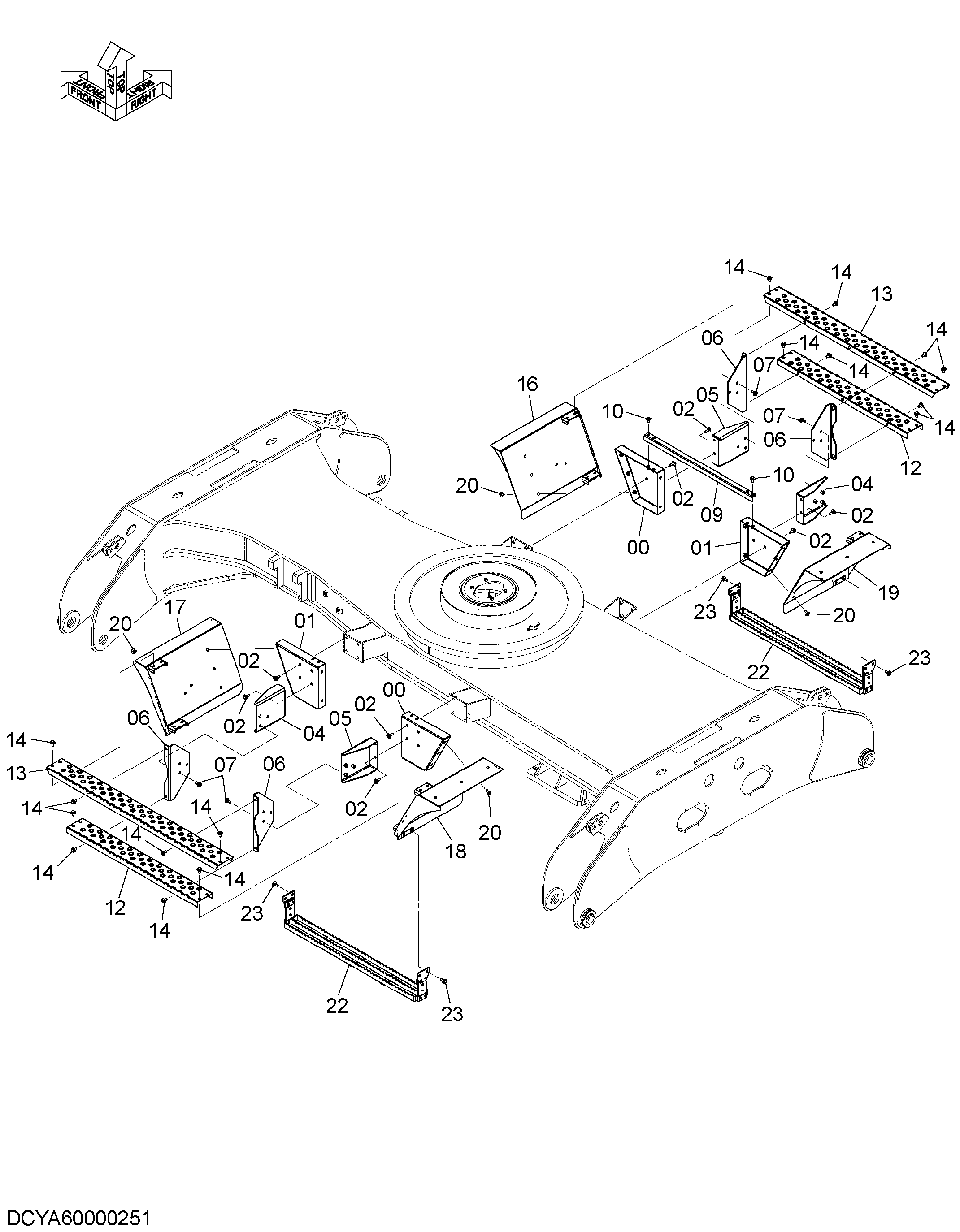

Заводская схема «Ступень» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8123276 | Правый кронштейн | 2 |
| 01 | 8123277 | Левый кронштейн | 2 |
| 02 | J281240 | Болт с шайбой | 16 |
| 02A | J901240 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 04 | 8123311 | Опора | 2 |
| 05 | 8123312 | Опора | 2 |
| 06 | 9767112 | Опора | 4 |
| 07 | J281235 | Болт с шайбой | 12 |
| 07A | J901235 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 09 | 4663097 | Опора | 1 |
| 10 | J281230 | Болт с шайбой | 4 |
| 10A | J901230 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 12 | 3109140 | Ступень | 2 |
| 13 | 3109139 | Ступень | 2 |
| 14 | J281230 | Болт с шайбой | 24 |
| 14A | J901230 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 16 | 6025407 | Правый кронштейн | 1 |
| 17 | 6025405 | Левый кронштейн | 1 |
| 18 | 6025406 | Правый кронштейн | 1 |
| 19 | 6025408 | Левый кронштейн | 1 |
| 20 | J281230 | Болт с шайбой | 12 |
| 20A | J901230 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 22 | 4663587 | Ступень | 2 |
| 23 | J281235 | Болт с шайбой | 8 |
| 23A | J901235 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
