Дренажные трубопроводы — HITACHI ZX400W-3

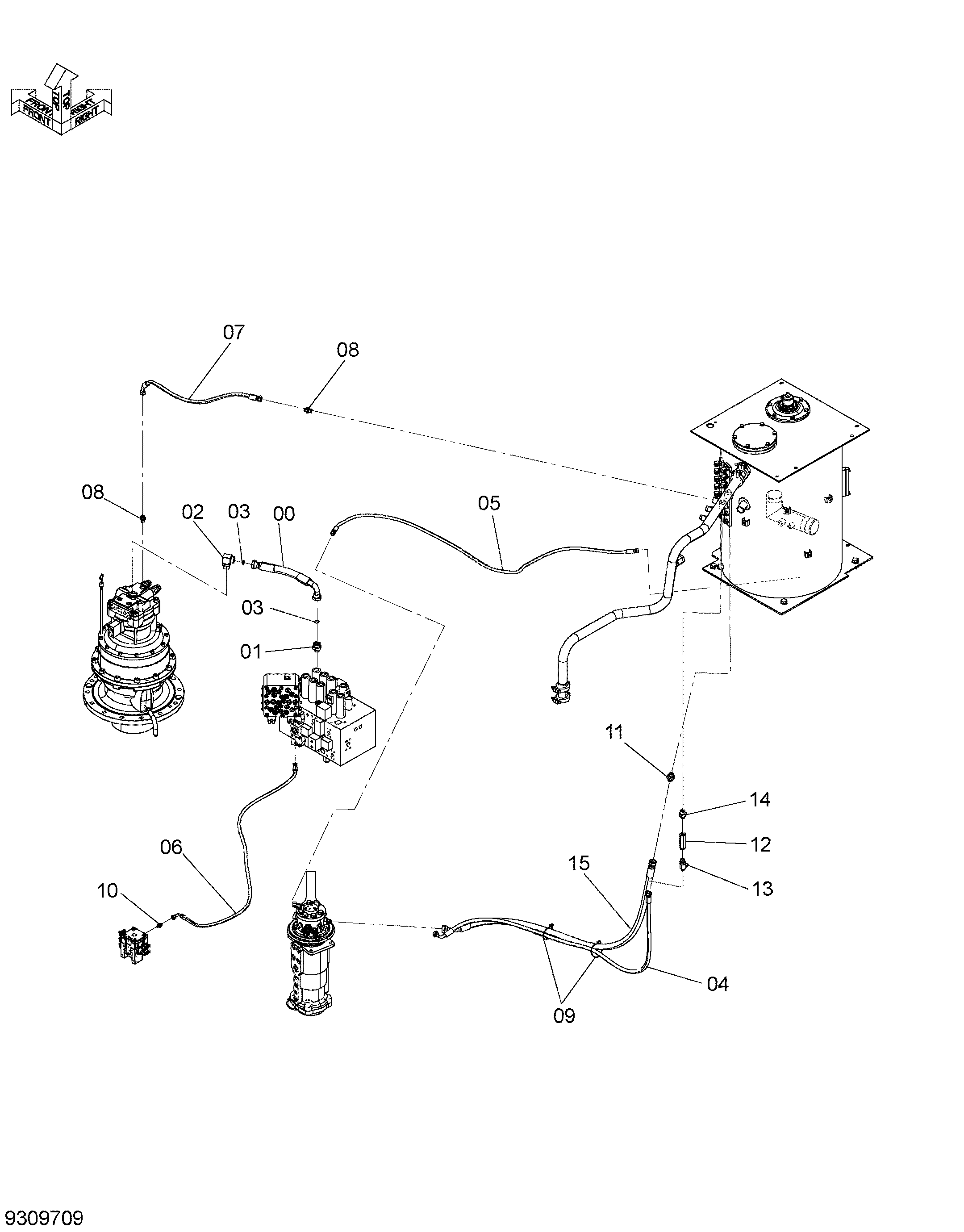

Заводская схема «Дренажные трубопроводы» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4628911 | Шланг | 1 |
| 01 | A853168 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A853388 | Угловой штуцер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 2 |
| 04 | 4334911 | Шланг | 1 |
| 05 | 4668691 | Шланг | 1 |
| 06 | 4708114 | Шланг | 1 |
| 07 | 4649732 | Шланг | 1 |
| 08 | A852144 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4055312 | Ленточный зажим | 2 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4651731 | Обратный клапан | 1 |
| 13 | A852444 | Тройник | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4364343 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 14B | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4601429 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
