Обратные трубопроводы (2) — HITACHI ZX400W-3

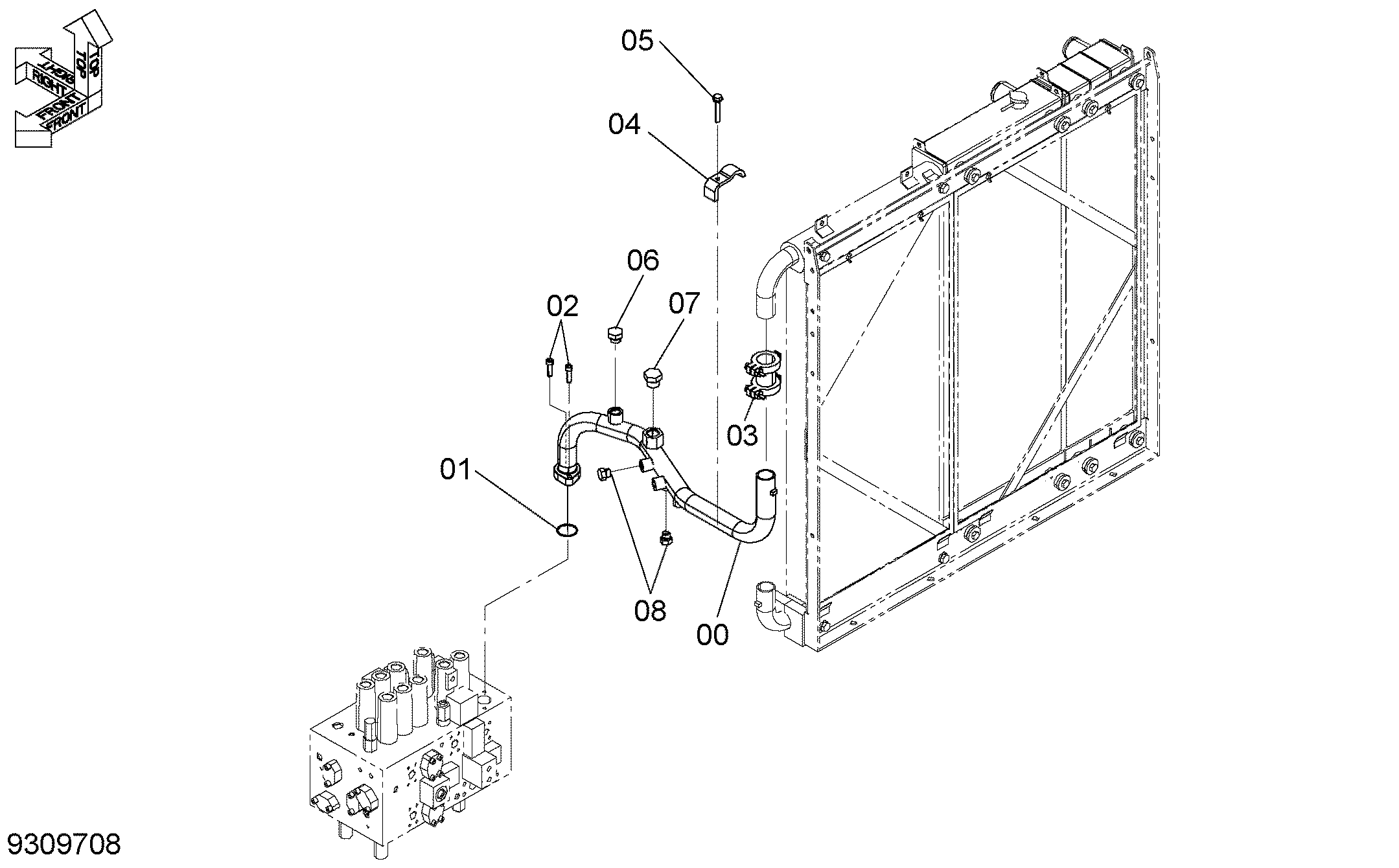

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057605 | Обратная трубка | 1 |
| 01 | A811050 | Уплотнительное кольцо | 1 |
| 02 | J781240 | Болт с внутренним шестигранником | 2 |
| 03 | 4067834 | Муфта | 1 |
| 03A | 4196260 | Уплотнение кольцо | 2 |
| 04 | 4053697 | Хомут трубки | 1 |
| 05 | J271275 | Болт с шайбой | 1 |
| 05A | J901275 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | A885006 | Пробка | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A885008 | Пробка | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | A885004 | Пробка | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
