Мотер трубопроводы (1) — HITACHI ZX400W-3

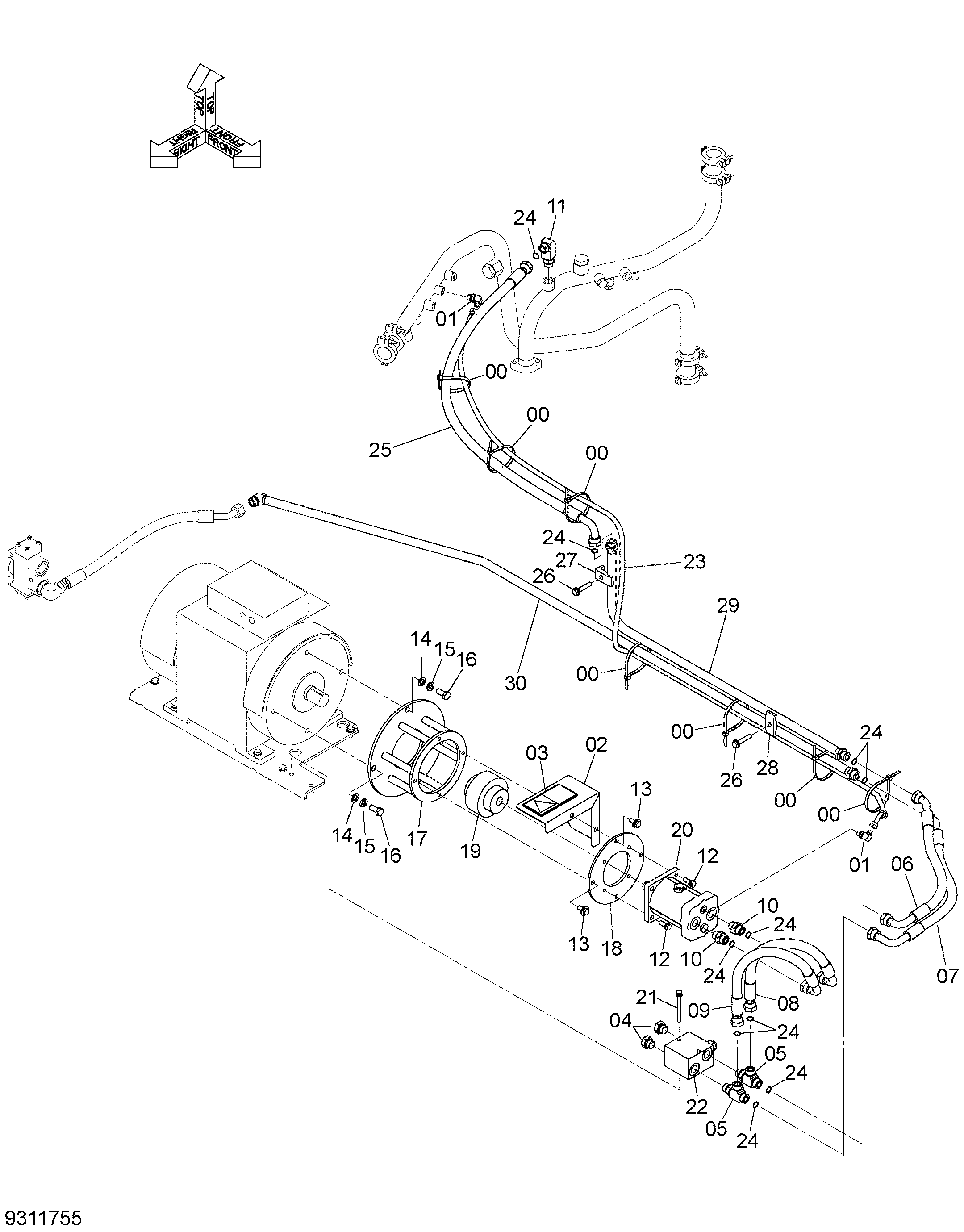

Заводская схема «Мотер трубопроводы (1)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4121859 | Ленточный зажим | 7 |
| 01 | A852333 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4669470 | Крышка | 1 |
| 03 | 3089910 | Предупреждающая табличка | 1 |
| 04 | A885006 | Пробка | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A853466 | Тройник | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4671418 | Шланг | 1 |
| 07 | 4671417 | Шланг | 1 |
| 08 | 4668324 | Шланг | 1 |
| 09 | 4668323 | Шланг | 1 |
| 10 | A853166 | Адаптер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4267201 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4614637 | Болт с шайбой | 4 |
| 13 | J281230 | Болт с шайбой | 4 |
| 13A | J901230 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 14 | A590116 | Плоская шайба | 4 |
| 15 | A590916 | Пружинная шайба | 4 |
| 16 | J901635 | Болт | 4 |
| 17 | 7035700 | Кронштейн | 1 |
| 18 | 3077321 | Кронштейн | 1 |
| 19 | 4411552 | Быстросъёмное устройство | 1 |
| 20 | 4353122 | Гидромотор | 1 |
| 21 | 4282721 | Болт с шайбой | 2 |
| 22 | 4662178 | Предохранительный клапан | 1 |
| 23 | 4450239 | Шланг | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 10 |
| 25 | 9216111 | Шланг в сборе | 1 |
| 25A | 4479998 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 3 |
| 26 | J271265 | Болт с шайбой | 2 |
| 26A | J901265 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4190126 | Хомут трубки | 1 |
| 28 | 4189859 | Хомут трубки | 1 |
| 29 | 8107840 | Трубка | 1 |
| 30 | 8120866 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
