Электрооборудование (тяга) — HITACHI ZX400W-3

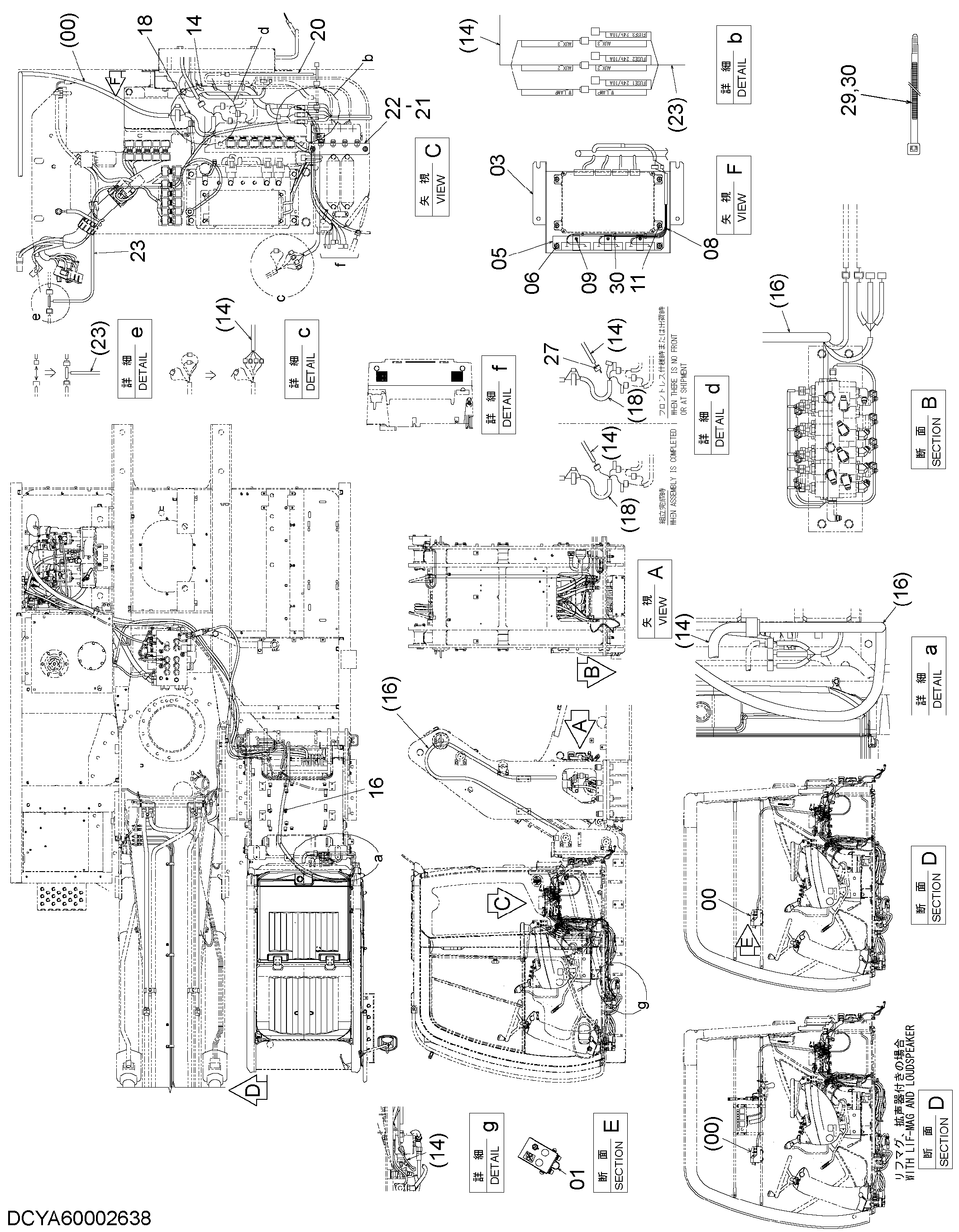

Заводская схема «Электрооборудование (тяга)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9273557 | Сигнализация | 1 |
| 01 | 4605553 | Резиновая прокладка | 2 |
| 03 | 7057865 | Крышка | 1 |
| 05 | 4674913 | Пластина | 1 |
| 06 | J460620 | Винт с шайбой | 2 |
| 08 | 4710538 | Резистор | 1 |
| 09 | 4204811 | Винт | 3 |
| 11 | J460620 | Винт с шайбой | 4 |
| 14 | YA00001385 | Жгут проводов | 1 |
| 16 | YA00001386 | Жгут проводов | 1 |
| 18 | 3110929 | Жгут проводов | 1 |
| 20 | 3111186 | Жгут проводов | 1 |
| 21 | 8100850 | Кронштейн | 1 |
| 22 | J460620 | Винт с шайбой | 6 |
| 23 | 3118161 | Жгут проводов | 1 |
| 27 | 3115970 | Жгут проводов | 1 |
| 29 | 4121859 | Ленточный зажим | 20 |
| 30 | 4654945 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
