Подъём трубопроводы (2)(тяга тип хигх-моунт кабина) — HITACHI ZX400W-3

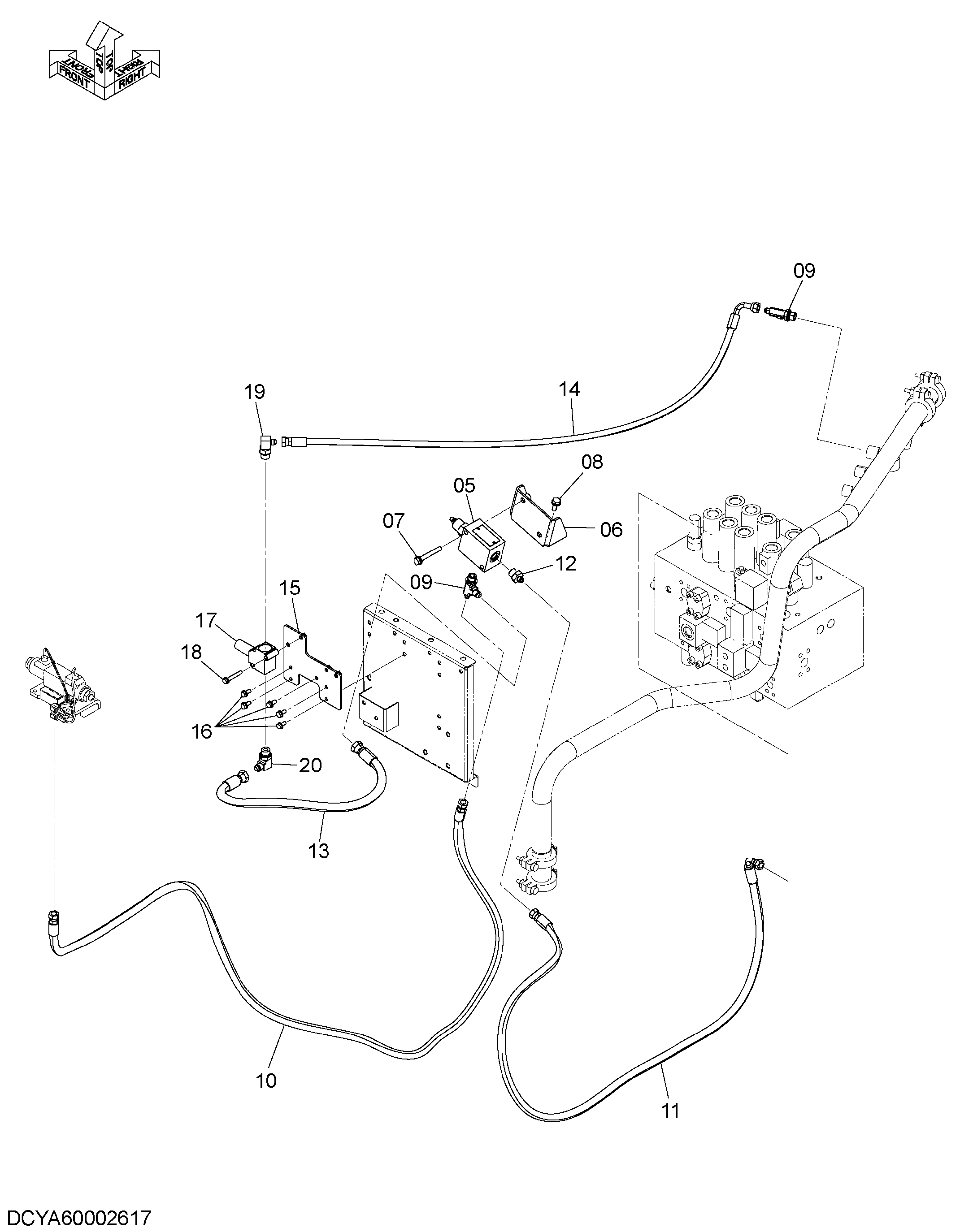

Заводская схема «Подъём трубопроводы (2)(тяга тип хигх-моунт кабина)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4601969 | Клапан регулировочный | 1 |
| 06 | YA40002427 | Кронштейн | 1 |
| 07 | J271080 | Болт с шайбой | 2 |
| 07A | J901080 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4296066 | Тройник | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | YA00003612 | Шланг | 1 |
| 11 | YA00003611 | Шланг | 1 |
| 12 | A852143 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | YA00003613 | Шланг | 1 |
| 14 | 4628865 | Шланг | 1 |
| 15 | YA40002428 | Кронштейн | 1 |
| 16 | J260820 | Болт с шайбой | 5 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4613752 | Предохранительный клапан | 1 |
| 18 | J260855 | Болт с шайбой | 2 |
| 18A | J900855 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | A852343 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852344 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
