Всасывающие трубопроводы — HITACHI ZX400W-3

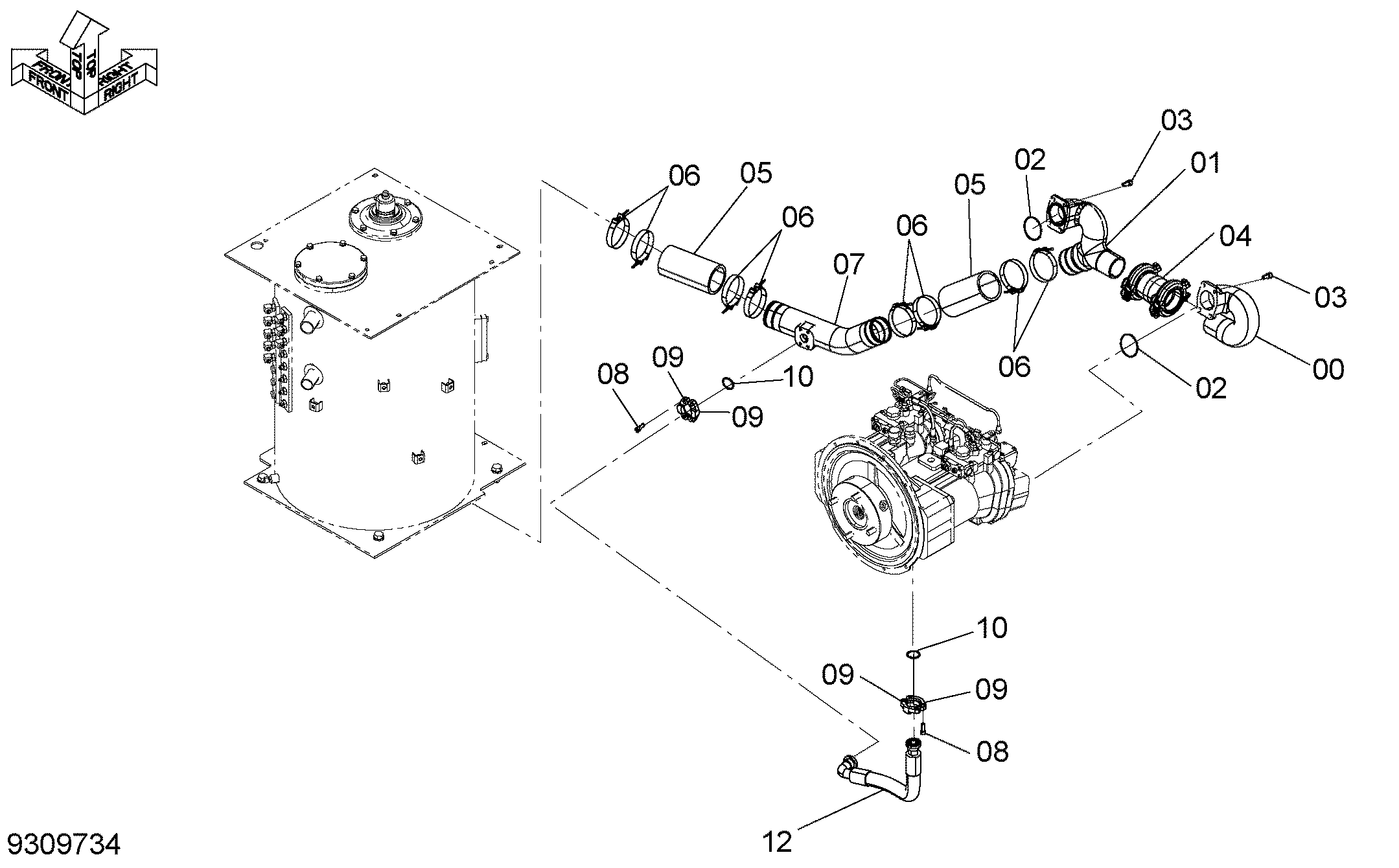

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1026258 | Коллектор | 1 |
| 01 | 1033052 | Коллектор | 1 |
| 02 | A811075 | Уплотнительное кольцо | 2 |
| 03 | J781225 | Болт с внутренним шестигранником | 8 |
| 04 | 4071215 | Муфта | 1 |
| 05 | 4348414 | Резиновый шланг | 2 |
| 06 | 4283535 | Хомут шланга | 8 |
| 07 | 8107317 | Всасывающая трубка | 1 |
| 08 | J781030 | Болт с внутренним шестигранником | 8 |
| 09 | 4024049 | Разъёмный фланец | 4 |
| 10 | 4508805 | Уплотнительное кольцо | 2 |
| 12 | 4664868 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
