Лифтингмагнет крышка (1) — HITACHI ZX400W-3

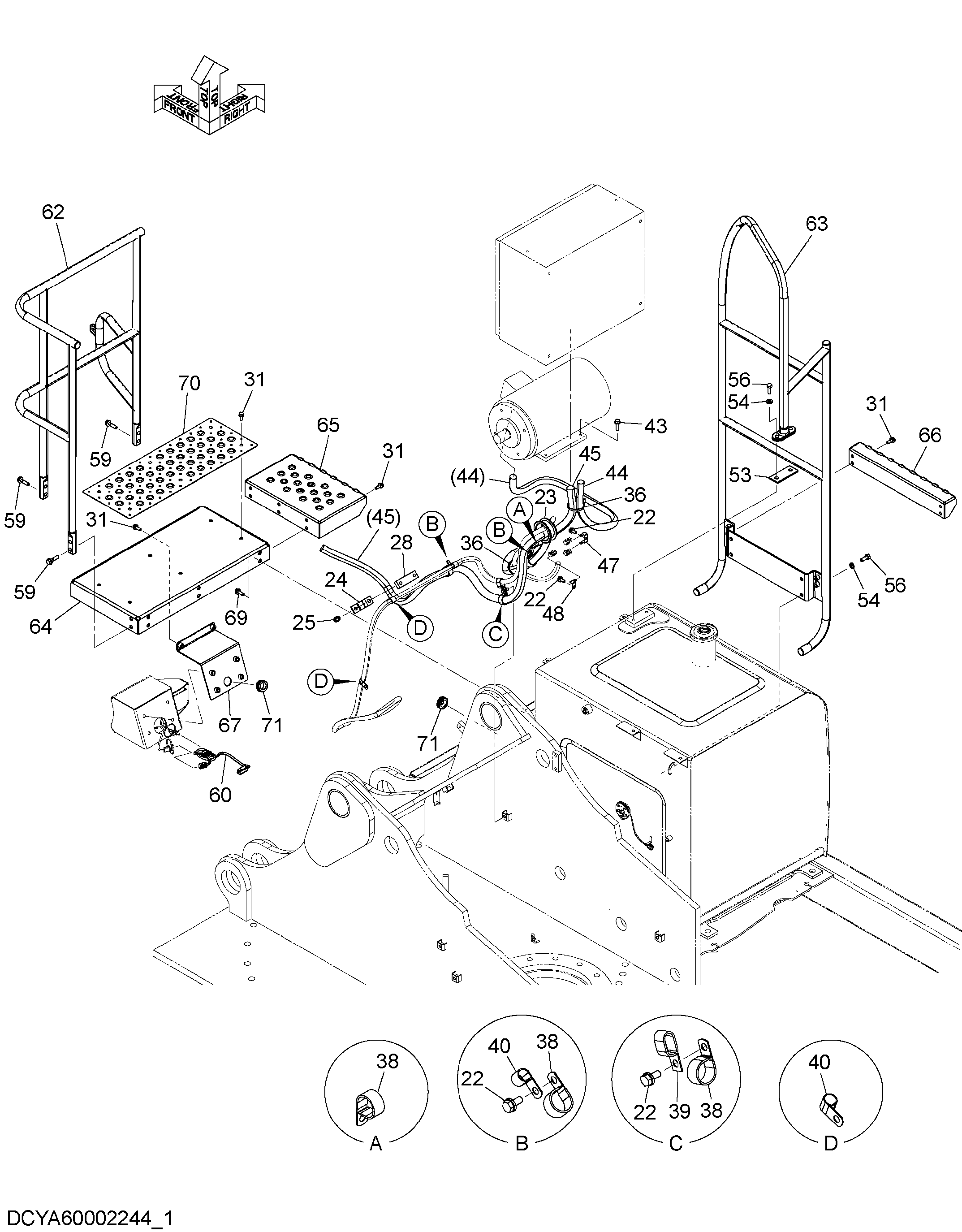

Заводская схема «Лифтингмагнет крышка (1)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | J271025 | Болт с шайбой | 5 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4671309 | Резиновая втулка | 1 |
| 24 | 4668451 | Хомут трубки | 1 |
| 25 | 4665514 | Болт с шайбой | 2 |
| 28 | 4198013 | Седло винта | 1 |
| 31 | J271030 | Болт с шайбой | 18 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 36 | 4323613 | Ленточный зажим | 2 |
| 38 | 4190264 | Зажим | 4 |
| 39 | 4190282 | Зажим | 1 |
| 40 | 4190274 | Зажим | 4 |
| 43 | J271040 | Болт с шайбой | 4 |
| 43A | J901040 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4474067 | Трубка | 1 |
| 45 | 4483430 | Трубка | 1 |
| 47 | 4602634 | Кронштейн | 1 |
| 48 | 4257159 | Кронштейн | 1 |
| 53 | 4693403 | Проставка | 1 |
| 54 | J222012 | Шайба | 6 |
| 56 | J921235 | Болт | 6 |
| 59 | J271250 | Болт с шайбой | 6 |
| 59A | J901250 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 60 | 4710089 | Жгут проводов | 1 |
| 62 | YA40003209 | Поручень | 1 |
| 63 | YA40003210 | Стойка | 1 |
| 64 | YA40003184 | Кронштейн | 1 |
| 65 | YA40003183 | Ступень | 1 |
| 66 | YA00004887 | Ступень | 1 |
| 67 | YA40003211 | Кронштейн | 1 |
| 69 | J271235 | Болт с шайбой | 6 |
| 69A | J901235 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
| 70 | 3091338 | Крышка | 1 |
| 71 | 4312368 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
