Аутригер трубопроводы (1)(водило) — HITACHI ZX400W-3

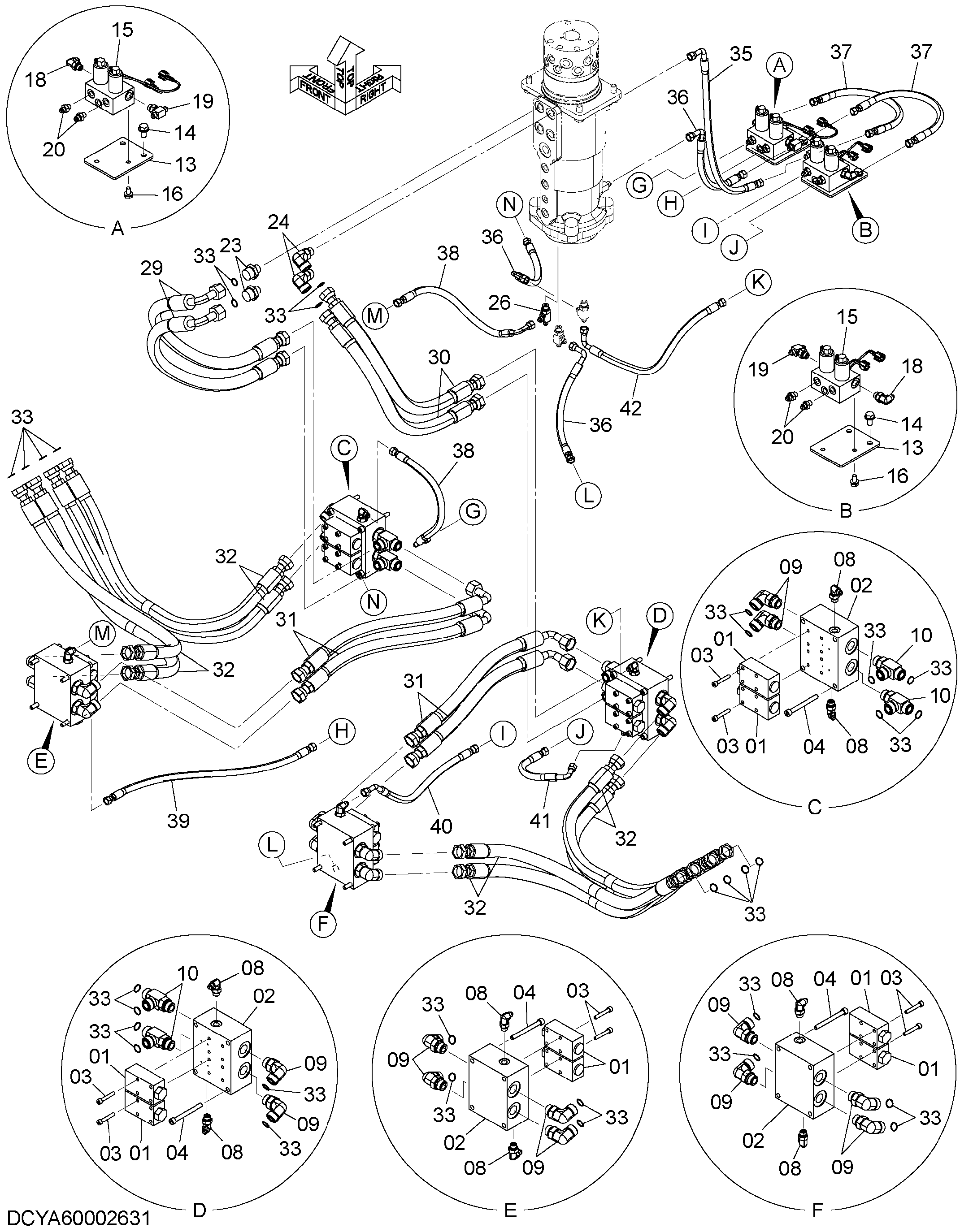

Заводская схема «Аутригер трубопроводы (1)(водило)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4666419 | Обратный клапан | 8 |
| 02 | 2054212 | Коллектор блок | 4 |
| 03 | J780850 | Болт с внутренним шестигранником | 32 |
| 04 | J781000 | Болт с внутренним шестигранником | 16 |
| 08 | A852333 | Угловой штуцер | 8 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A853366 | Угловой штуцер | 12 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A853466 | Тройник | 4 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | YA00003583 | Пластина | 2 |
| 14 | J271225 | Болт с шайбой | 4 |
| 14A | J901225 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4463199 | Электромагнитный клапан | 2 |
| 16 | J271020 | Болт с шайбой | 4 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | A852333 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852533 | Тройник | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852123 | Адаптер | 4 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4205467 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A853346 | Угловой штуцер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A852433 | Тройник | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 9290375 | В сборе шланг | 2 |
| 29A | 4684001 | Шланг | 1 |
| 29B | 4446406 | Защитный кожух | 1 |
| 30 | 9298327 | Шланг в сборе | 2 |
| 30A | 4229840 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 3 |
| 31 | 9273005 | В сборе шланг | 4 |
| 31A | 4411920 | Шланг | 1 |
| 31B | 4327294 | Защитный кожух | 2 |
| 32 | YA00009599 | Шланг | 8 |
| 33 | 4187308 | Уплотнительное кольцо | 32 |
| 35 | YA60002660 | В сборе шланг | 1 |
| 35A | 4689855 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 1 |
| 36 | YA60002657 | В сборе шланг | 3 |
| 36A | YA00003669 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 1 |
| 37 | YA60002653 | В сборе шланг | 2 |
| 37A | YA00003666 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 1 |
| 38 | YA60002656 | В сборе шланг | 2 |
| 38A | 4668205 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 1 |
| 39 | YA60002654 | В сборе шланг | 1 |
| 39A | YA00003667 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 1 |
| 40 | YA60002655 | В сборе шланг | 1 |
| 40A | YA00003668 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 1 |
| 41 | YA60002658 | В сборе шланг | 1 |
| 41A | 4657511 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 1 |
| 42 | YA60002659 | В сборе шланг | 1 |
| 42A | YA00003671 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
