Рама — HITACHI ZX400W-3

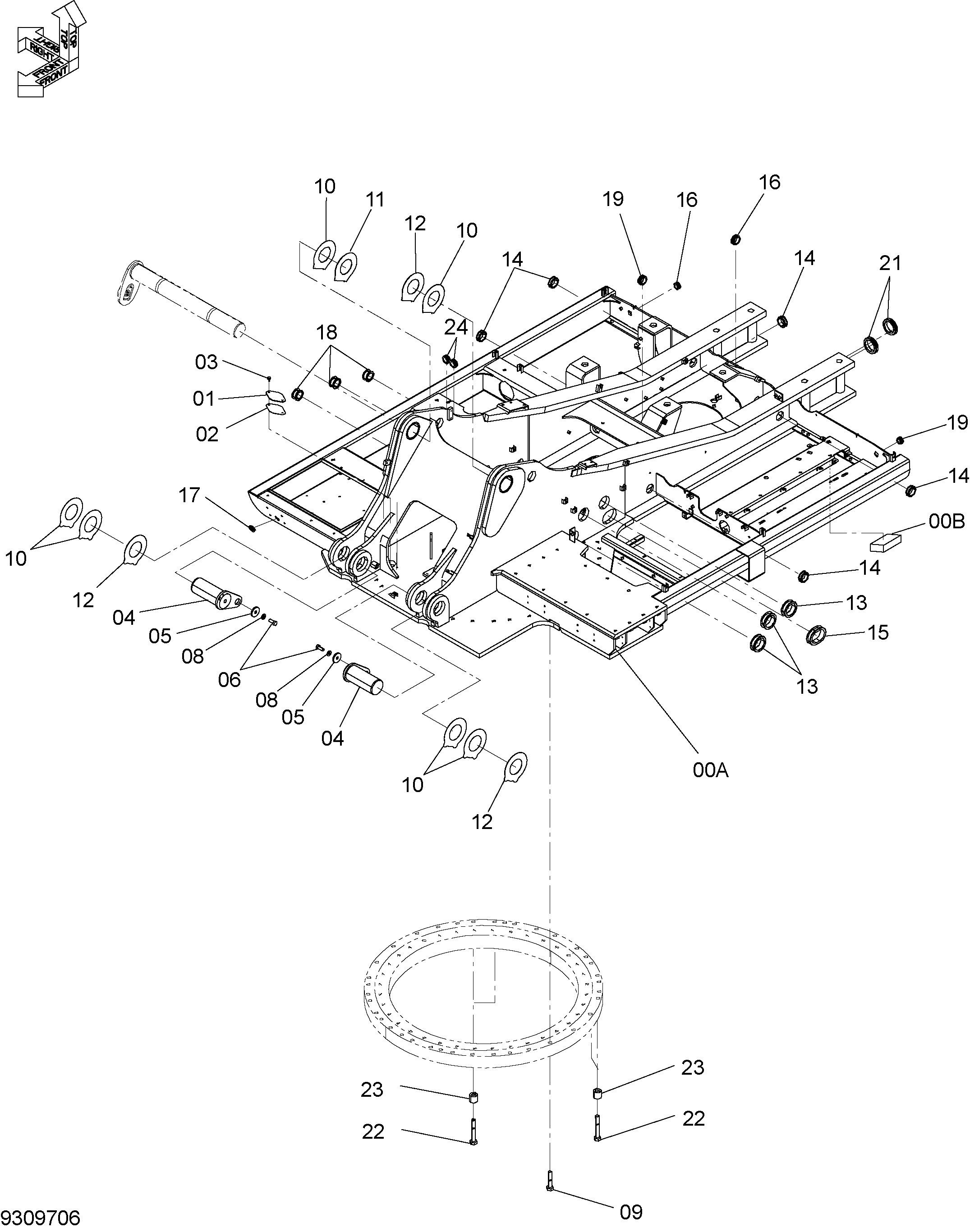

Заводская схема «Рама» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00B | 4641524 | Резиновая прокладка | 1 |
| 01 | 4255799 | Крышка | 1 |
| 02 | 4161735 | Манжета | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 8080936 | Палец | 2 |
| 05 | 4426128 | Пластина | 2 |
| 06 | J921845 | Болт | 2 |
| 08 | J222018 | Шайба | 2 |
| 09 | J922706 | Болт | 32 |
| 10 | 4469095 | Упорная пластина | 6 |
| 11 | 4469096 | Упорная пластина | 1 |
| 12 | 4469097 | Упорная пластина | 3 |
| 13 | 4196826 | Резиновая втулка | 3 |
| 14 | 4255530 | Резиновая втулка | 5 |
| 15 | 4272435 | Резиновая втулка | 1 |
| 16 | 4201749 | Резиновая втулка | 2 |
| 17 | 4312368 | Резиновая втулка | 1 |
| 18 | 4410187 | Резиновая втулка | 3 |
| 19 | 4210661 | Резиновая втулка | 2 |
| 21 | 4201986 | Резиновая втулка | 2 |
| 22 | J922713 | Болт | 4 |
| 23 | 4474064 | Проставка | 4 |
| 24 | 4201995 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
