Ступень (платформа крышка) — HITACHI ZX400W-3

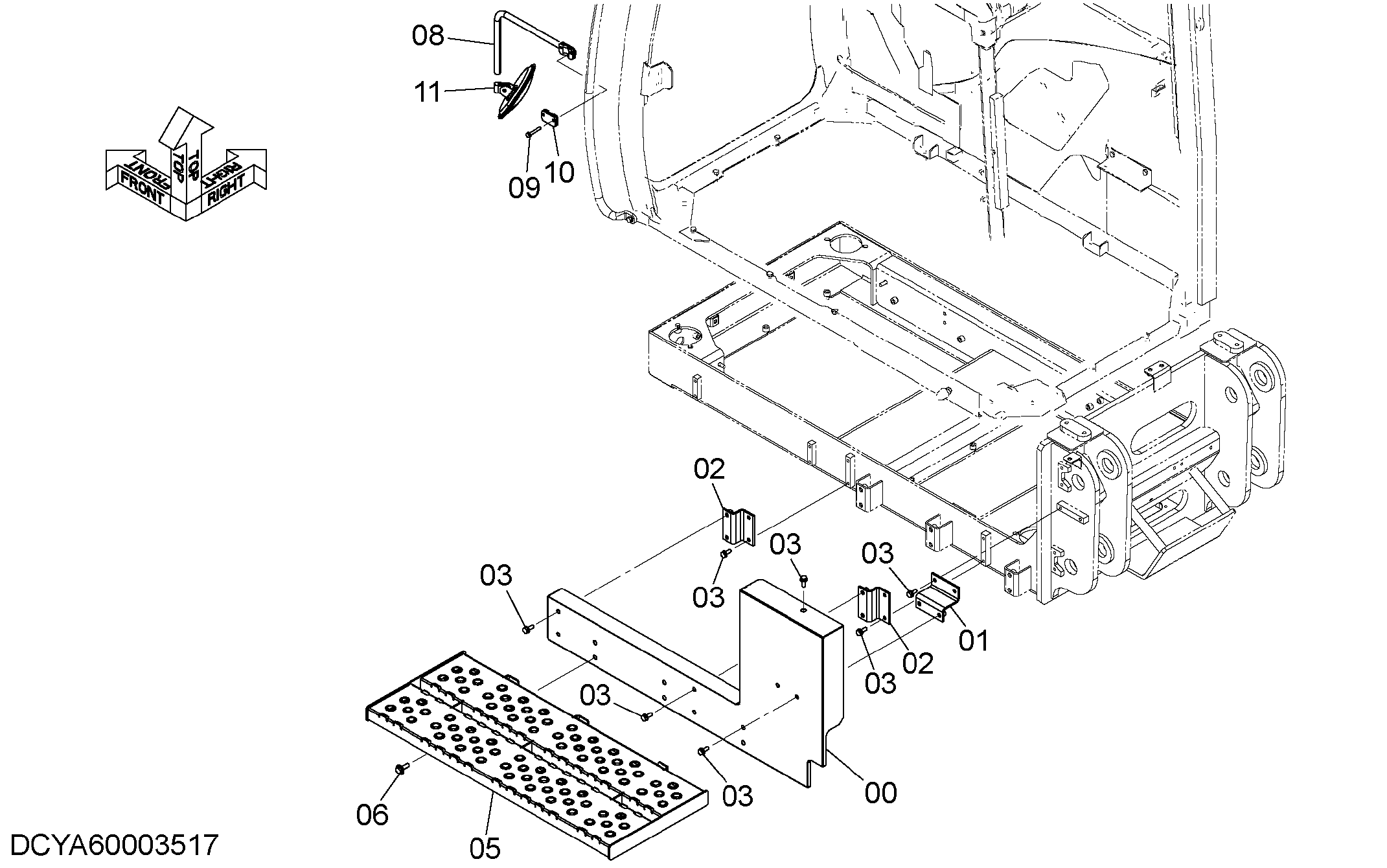

Заводская схема «Ступень (платформа крышка)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40003224 | Крышка | 1 |
| 01 | 9772174 | Кронштейн | 1 |
| 02 | 9767664 | Кронштейн | 2 |
| 03 | J271030 | Болт с шайбой | 13 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | YA40003212 | Ступень | 1 |
| 06 | J281240 | Болт с шайбой | 6 |
| 06A | J901240 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 08 | 8119624 | Стойка | 1 |
| 09 | J260855 | Болт с шайбой | 2 |
| 09A | J900855 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 4425481 | Хомут | 1 |
| 11 | 4603387 | Зеркало | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
