Башенный (боковой крышка) — HITACHI ZX400W-3

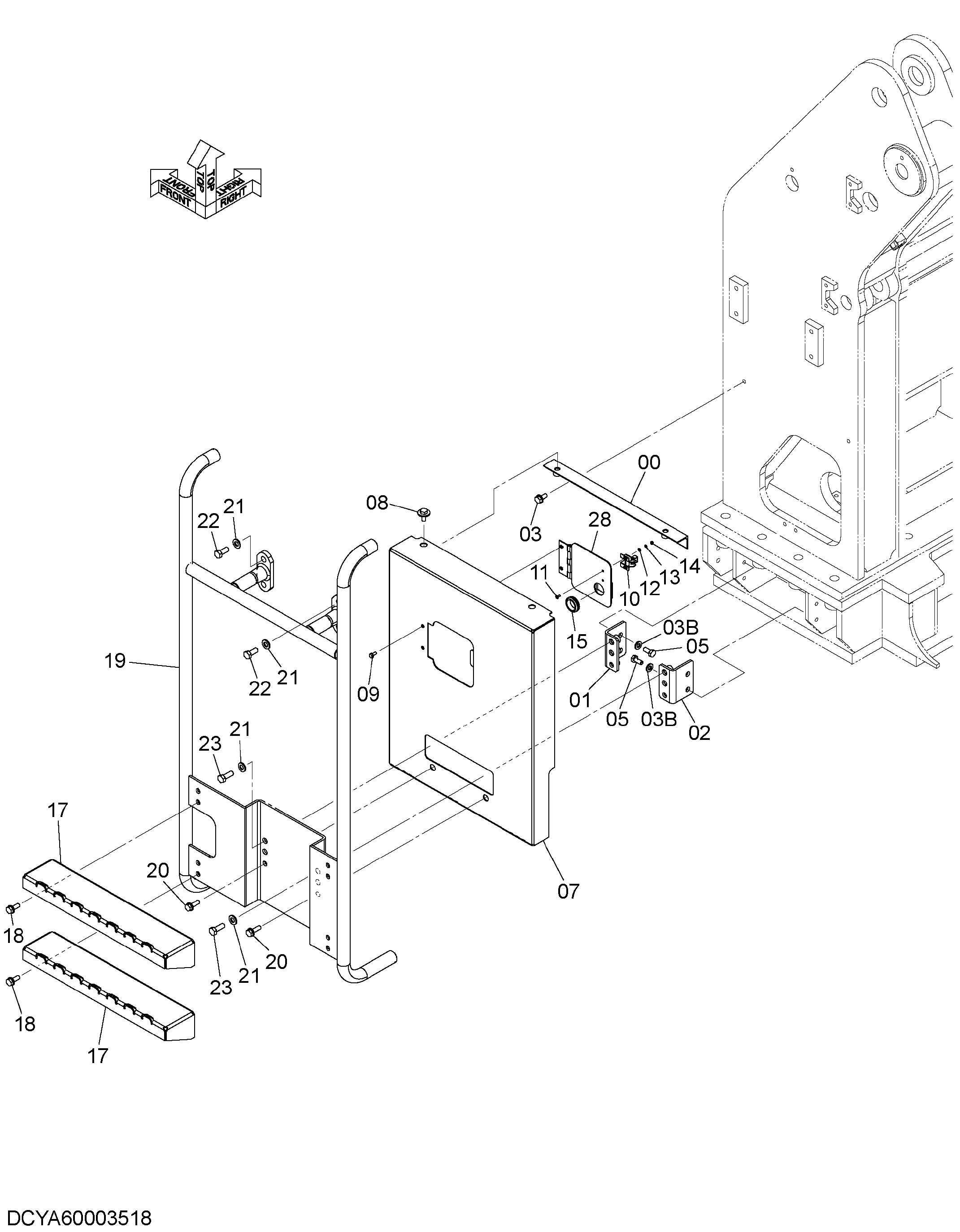

Заводская схема «Башенный (боковой крышка)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8123802 | Кронштейн | 1 |
| 01 | 8116262 | Кронштейн | 1 |
| 02 | 8116263 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J222010 | Шайба | 4 |
| 05 | J921025 | Болт | 4 |
| 07 | YA40003223 | Крышка | 1 |
| 08 | J281025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | J260616 | Болт с шайбой | 2 |
| 09A | J900616 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | 4476561 | Защёлка | 1 |
| 11 | J650410 | Винт | 2 |
| 12 | A590104 | Плоская шайба | 2 |
| 13 | A590904 | Пружинная шайба | 2 |
| 14 | M500403 | Гайка | 2 |
| 15 | 94-2810 | Резиновая втулка | 1 |
| 17 | YA00004950 | Ступень | 2 |
| 18 | J271030 | Болт с шайбой | 8 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | YA40003222 | Поручень | 1 |
| 20 | J271035 | Болт с шайбой | 2 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J222012 | Шайба | 8 |
| 22 | J921230 | Болт | 4 |
| 23 | J921235 | Болт | 4 |
| 28 | 7059953 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
