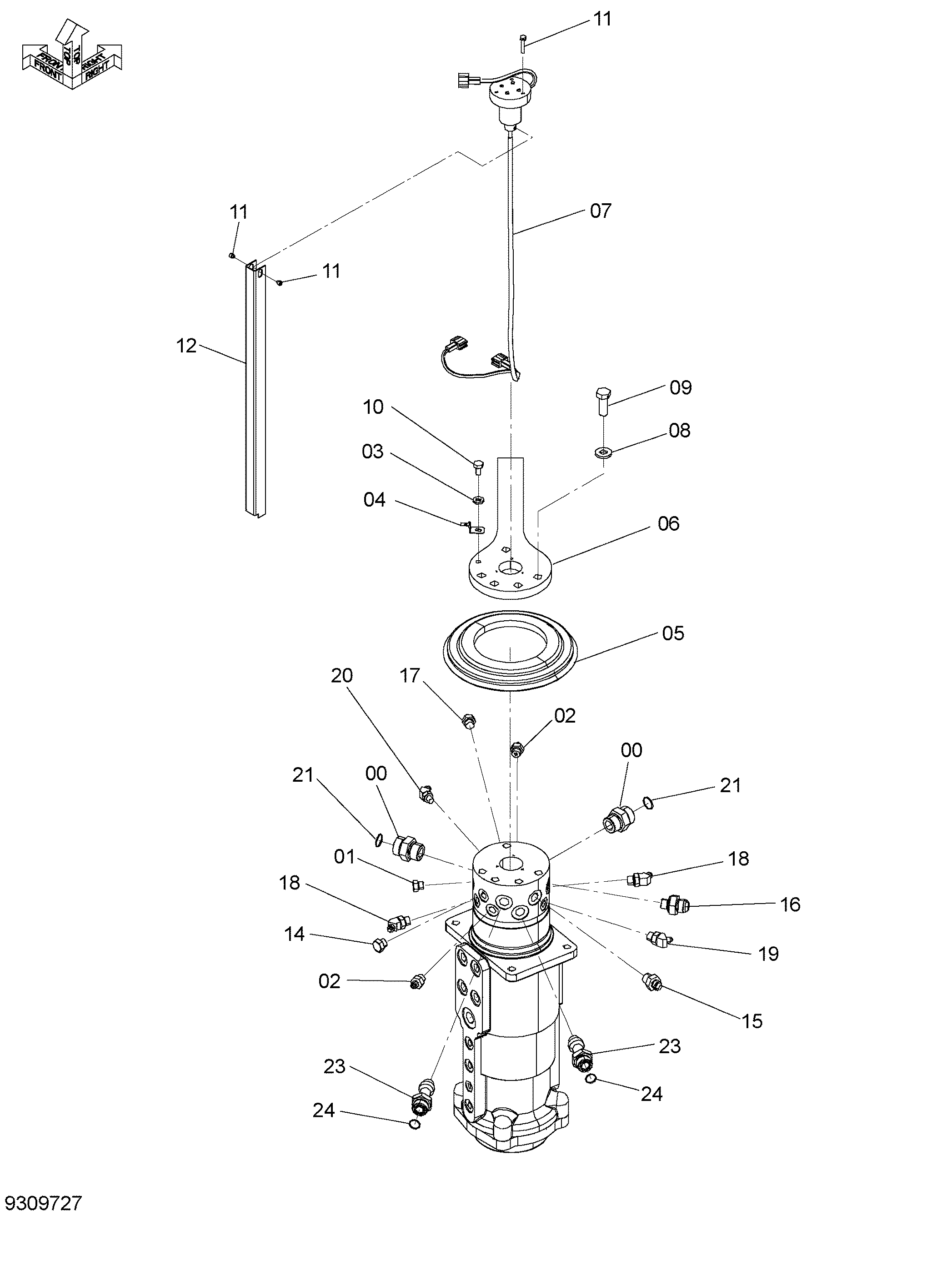

Центральный коллектор детали (верхняя платформа) — HITACHI ZX400W-3
Заводская схема «Центральный коллектор детали (верхняя платформа)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853188 | Адаптер | 2 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | A885002 | Пробка | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852133 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | J222010 | Шайба | 1 |
| 04 | 4282175 | Кронштейн | 1 |
| 05 | 4196097 | Крышка раббер | 1 |
| 06 | 3107637 | Ограничитель | 1 |
| 07 | 4648733 | Кольцо слип | 1 |
| 08 | J222016 | Шайба | 5 |
| 09 | J831645 | Болт | 5 |
| 10 | J901020 | Болт | 1 |
| 11 | J260635 | Болт с шайбой | 3 |
| 11A | J900635 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | 3107642 | Кронштейн | 1 |
| 13 | J780505 | Болт с внутренним шестигранником | 2 |
| 14 | A885003 | Пробка | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852144 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4348798 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852132 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852233 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852232 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852223 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4187328 | Уплотнительное кольцо | 2 |
| 23 | 4197532 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
