Рулевое управление трубопроводы (водило) — HITACHI ZX400W-3

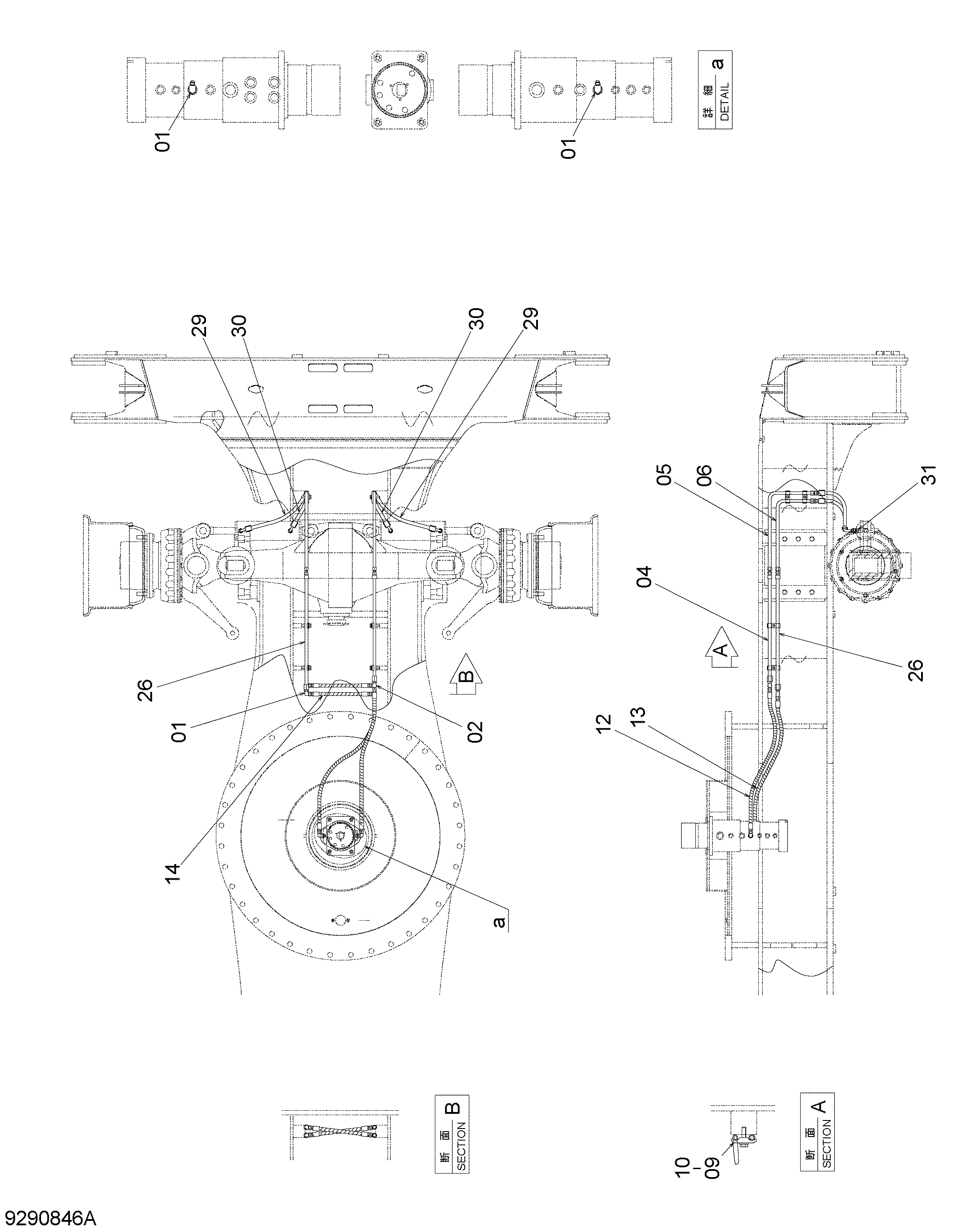

Заводская схема «Рулевое управление трубопроводы (водило)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852333 | Угловой штуцер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852433 | Тройник | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 9769499 | Трубка | 2 |
| 05 | 9769500 | Трубка | 2 |
| 06 | 9769501 | Трубка | 2 |
| 09 | 4189858 | Хомут трубки | 8 |
| 10 | J271250 | Болт с шайбой | 8 |
| 10A | J901250 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 9225809 | Шланг в сборе | 1 |
| 12A | 4327293 | Защитный кожух | 2 |
| 12B | 4604215 | Шланг | 1 |
| 13 | 9249608 | Шланг в сборе | 1 |
| 13A | 4305230 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
| 14 | 4684228 | Шланг | 2 |
| 26 | 9770454 | Трубка | 2 |
| 29 | 4697478 | Шланг | 2 |
| 30 | 4697479 | Шланг | 2 |
| 31 | 4701132 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
