Лифтингмагнет крышка (1) — HITACHI ZX400W-3

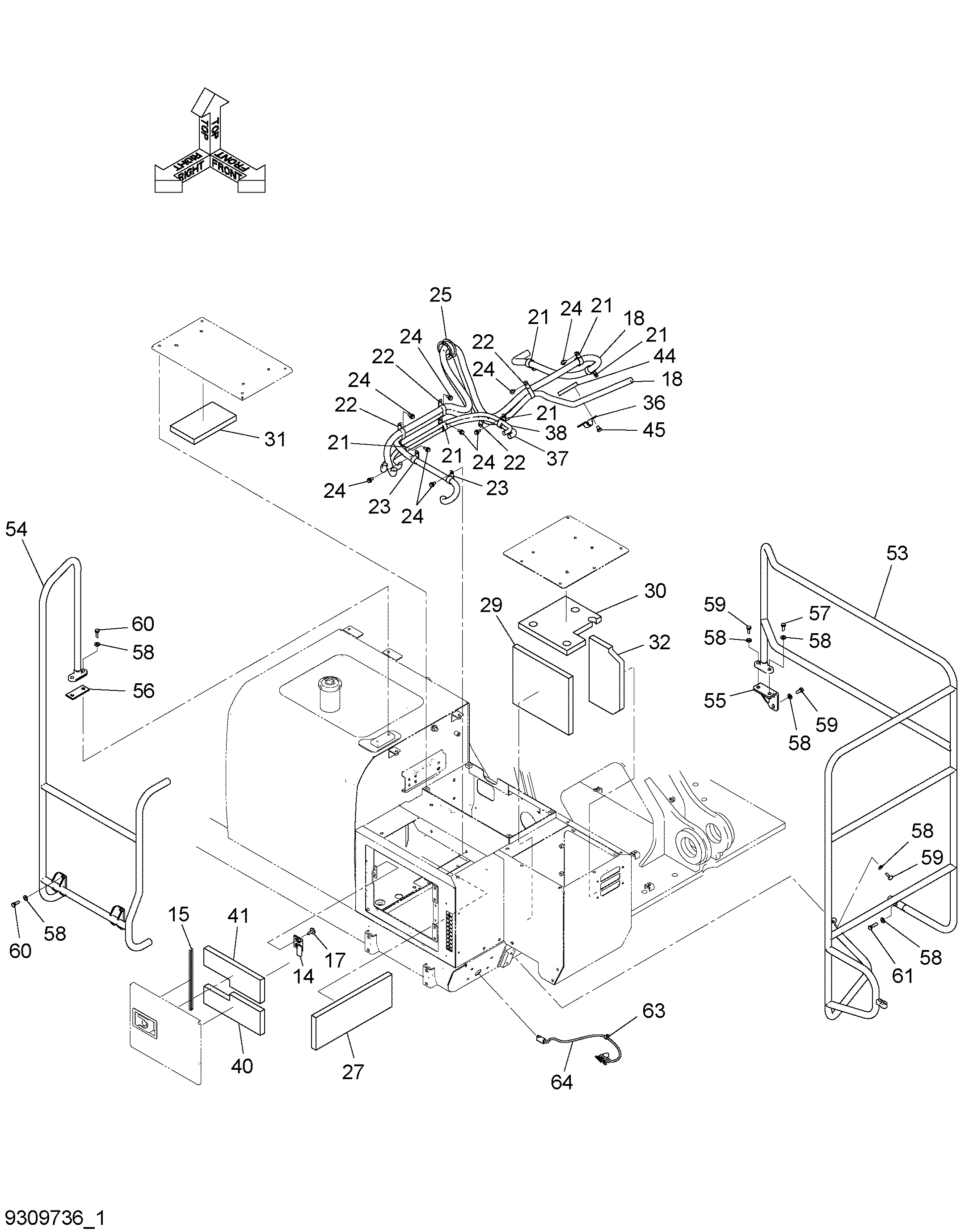

Заводская схема «Лифтингмагнет крышка (1)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 4351140 | Ограничитель | 1 |
| 15 | 4663783 | Уплотнительная окантовка | 1 |
| 17 | J281235 | Болт с шайбой | 2 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | 4483430 | Трубка | 2 |
| 21 | 4190264 | Зажим | 6 |
| 22 | 4411911 | Зажим | 4 |
| 23 | 4192035 | Зажим | 2 |
| 24 | J271025 | Болт с шайбой | 9 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4671309 | Резиновая втулка | 1 |
| 27 | 4668387 | Резиновая прокладка | 1 |
| 29 | 4668417 | Резиновая прокладка | 1 |
| 30 | 4668418 | Резиновая прокладка | 1 |
| 31 | 4671310 | Резиновая прокладка | 1 |
| 32 | 4668420 | Резиновая прокладка | 1 |
| 36 | 4668451 | Хомут трубки | 1 |
| 37 | 4194841 | Трубка | 1 |
| 38 | 4433921 | Трубка | 1 |
| 40 | 4671311 | Резиновая прокладка | 1 |
| 41 | 4671312 | Резиновая прокладка | 1 |
| 44 | 4198013 | Седло винта | 1 |
| 45 | 4665514 | Болт с шайбой | 2 |
| 53 | 6027967 | Стойка | 1 |
| 54 | 7057487 | Стойка | 1 |
| 55 | 8120864 | Кронштейн | 1 |
| 56 | 4693403 | Проставка | 1 |
| 57 | J921240 | Болт | 1 |
| 58 | J222012 | Шайба | 14 |
| 59 | J921230 | Болт | 5 |
| 60 | J921235 | Болт | 6 |
| 61 | J921245 | Болт | 2 |
| 63 | 4449250 | Зажим | 1 |
| 64 | 4710089 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
