Аутригер трубопроводы (1)(водило) — HITACHI ZX400W-3

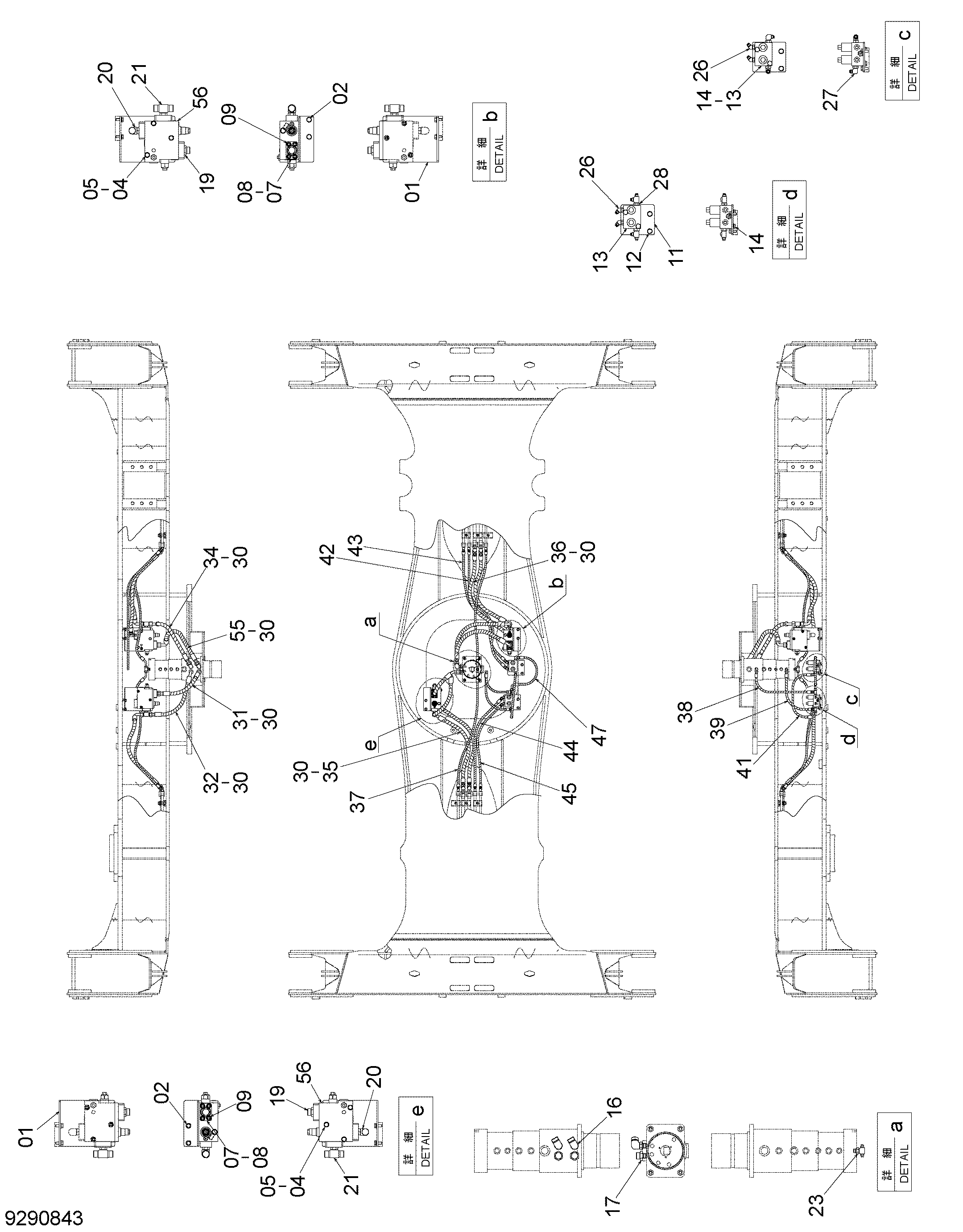

Заводская схема «Аутригер трубопроводы (1)(водило)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8108397 | Кронштейн | 2 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | J901002 | Болт | 6 |
| 05 | A590910 | Пружинная шайба | 6 |
| 07 | 4600106 | Фланец | 6 |
| 08 | A811035 | Уплотнительное кольцо | 6 |
| 09 | M341025 | Болт с внутренним шестигранником | 24 |
| 11 | 4667922 | Пластина | 2 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4463199 | Электромагнитный клапан | 2 |
| 14 | J271020 | Болт с шайбой | 4 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | A853346 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A853146 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A853146 | Адаптер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A853346 | Угловой штуцер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4287214 | Тройник | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852533 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852223 | Угловой штуцер | 4 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852333 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852433 | Тройник | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4187308 | Уплотнительное кольцо | 16 |
| 31 | 9290378 | Шланг в сборе | 1 |
| 31A | 4684003 | Шланг | 1 |
| 31B | 4446406 | Защитный кожух | 1 |
| 32 | 9290374 | Шланг в сборе | 1 |
| 32A | 4684002 | Шланг | 1 |
| 32B | 4446406 | Защитный кожух | 1 |
| 34 | 9290375 | Шланг в сборе | 1 |
| 34A | 4684001 | Шланг | 1 |
| 34B | 4446406 | Защитный кожух | 1 |
| 35 | 9290361 | Шланг в сборе | 2 |
| 35A | 4668147 | Шланг | 1 |
| 35B | 4446406 | Защитный кожух | 2 |
| 36 | 9154206 | Шланг в сборе | 2 |
| 36A | 4358377 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 2 |
| 37 | 9290360 | Шланг в сборе | 2 |
| 37A | 4402631 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 2 |
| 38 | 9290369 | Шланг в сборе | 1 |
| 38A | 4437846 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 1 |
| 39 | 9290350 | Шланг в сборе | 1 |
| 39A | 4269837 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 1 |
| 41 | 9290368 | Шланг в сборе | 1 |
| 41A | 4622809 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 2 |
| 42 | 9290358 | Шланг в сборе | 1 |
| 42A | 4627833 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 2 |
| 43 | 9290358 | Шланг в сборе | 1 |
| 43A | 4627833 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 2 |
| 44 | 9290362 | Шланг в сборе | 1 |
| 44A | 4269843 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 2 |
| 45 | 9212550 | Шланг в сборе | 1 |
| 45A | 4390648 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 2 |
| 47 | 9201642 | Шланг в сборе | 1 |
| 47A | 4454746 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 2 |
| 55 | 9218766 | Шланг в сборе | 1 |
| 55A | 4434123 | Шланг | 1 |
| 55B | 4327294 | Защитный кожух | 2 |
| 56 | 9136005 | Клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
