052: Масляные и вакуумные трубопроводы двигателя — HITACHI ZX400W-3

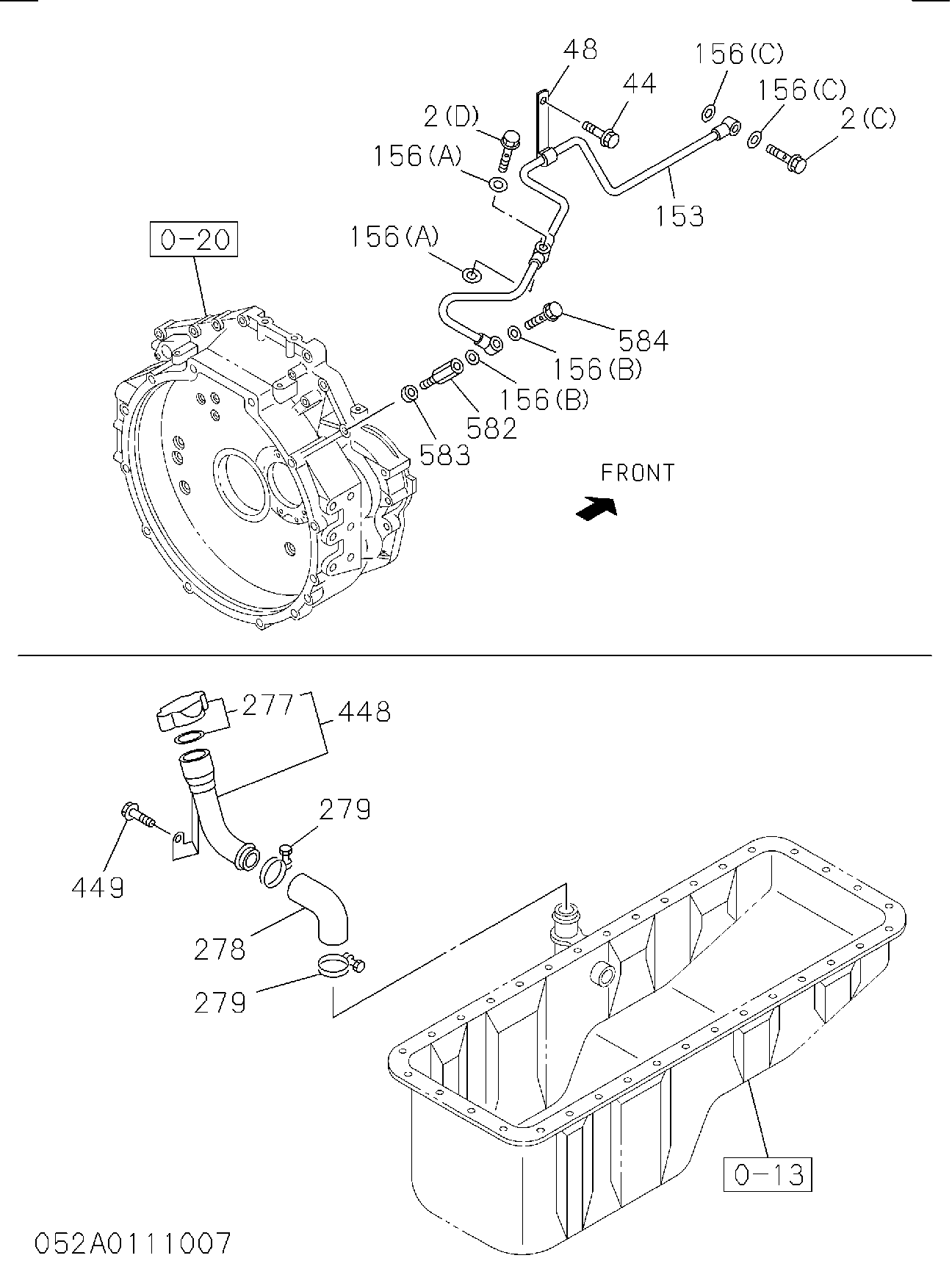

Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002(A) | 1096752290 | Болт проушина, масляный трубка | 1 |
| 002(B) | 8971499950 | Болт проушина, масляный трубка | 1 |
| 002(B) | 8980378230 | Болт проушина, масляный трубка | 1 |
| 003(A) | 8973311371 | Прокладка проушина болт, масляный трубка | 1 |
| 003(B) | 9095714100 | Прокладка проушина болт, масляный трубка | 2 |
| 040(A) | 0280808400 | Болт масляный трубка | 2 |
| 040(A) | 0280508400 | Болт масляный трубка | 2 |
| 040(B) | 0286808250 | Болт масляный трубка | 2 |
| 040(B) | 0286508250 | Болт масляный трубка | 2 |
| 044 | 0280808140 | Болт зажим, масляный трубка | 4 |
| 063 | 1133140642 | Трубка масляный, турбокомпрессор подающий | 1 |
| 135 | 0911502100 | Гайка зажим | 1 |
| 135 | 0911802100 | Гайка зажим | 1 |
| 147 | 8943906411 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 149 | 1133139042 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 8943946710 | Прокладка масляный трубка TO C/BL | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
