Пилотные гидролинии (I) — HITACHI ZX400W-3

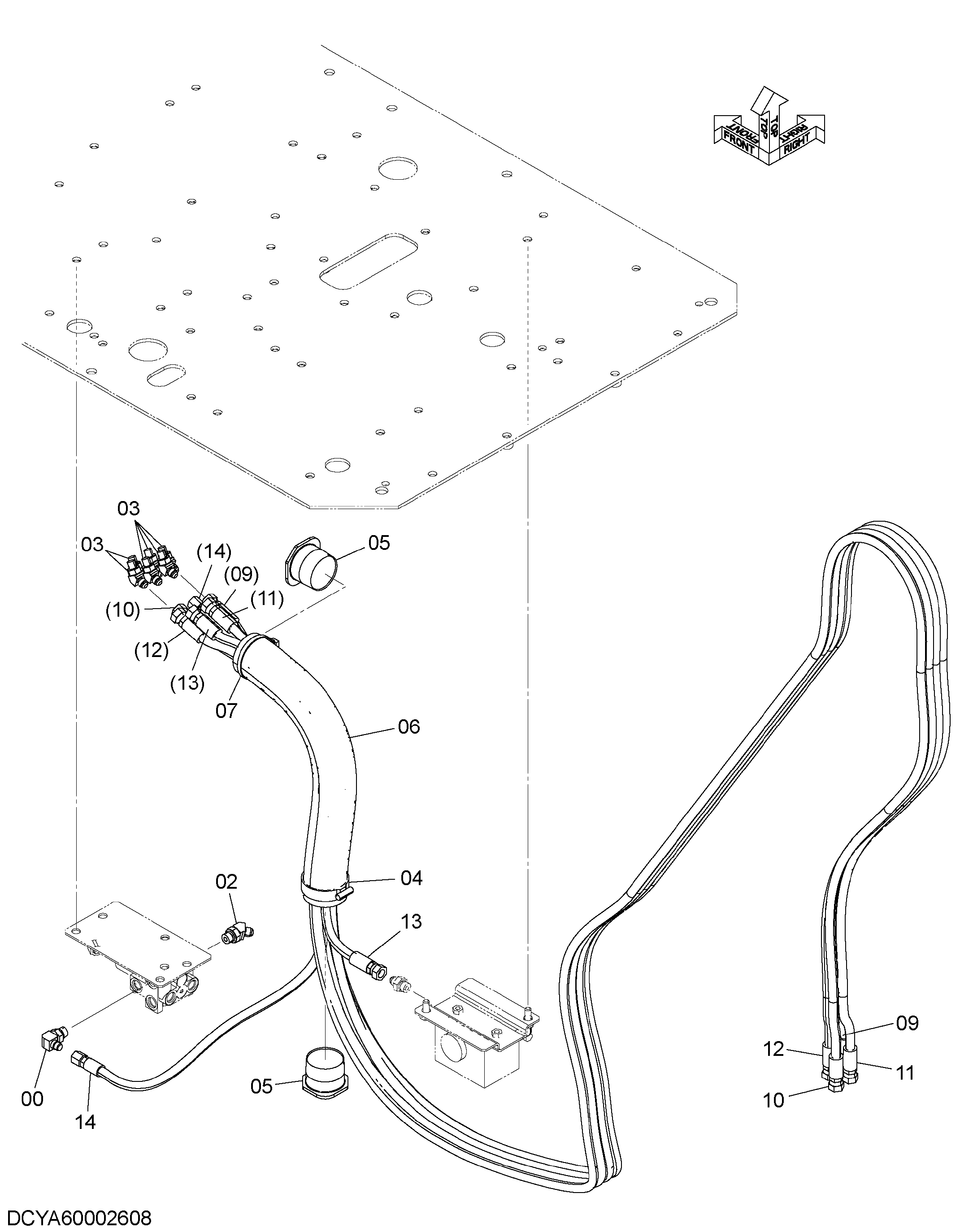

Заводская схема «Пилотные гидролинии (I)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852333 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4712294 | Фильтр | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852223 | Угловой штуцер | 6 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4351774 | Хомут шланга | 1 |
| 05 | 3079728 | Втулка | 2 |
| 06 | 4629782 | Шланг | 1 |
| 07 | 4323613 | Ленточный зажим | 1 |
| 09 | YA60002428 | В сборе шланг | 1 |
| 09A | 4714303 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 5 |
| 10 | YA60002429 | В сборе шланг | 1 |
| 10A | 4714301 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 5 |
| 11 | YA60002430 | В сборе шланг | 1 |
| 11A | YA00003417 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 5 |
| 12 | YA60002431 | В сборе шланг | 1 |
| 12A | 4714302 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 5 |
| 13 | 4724116 | Шланг | 1 |
| 14 | 4656028 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
