Мост задний (3/4) — HITACHI ZX400W-3

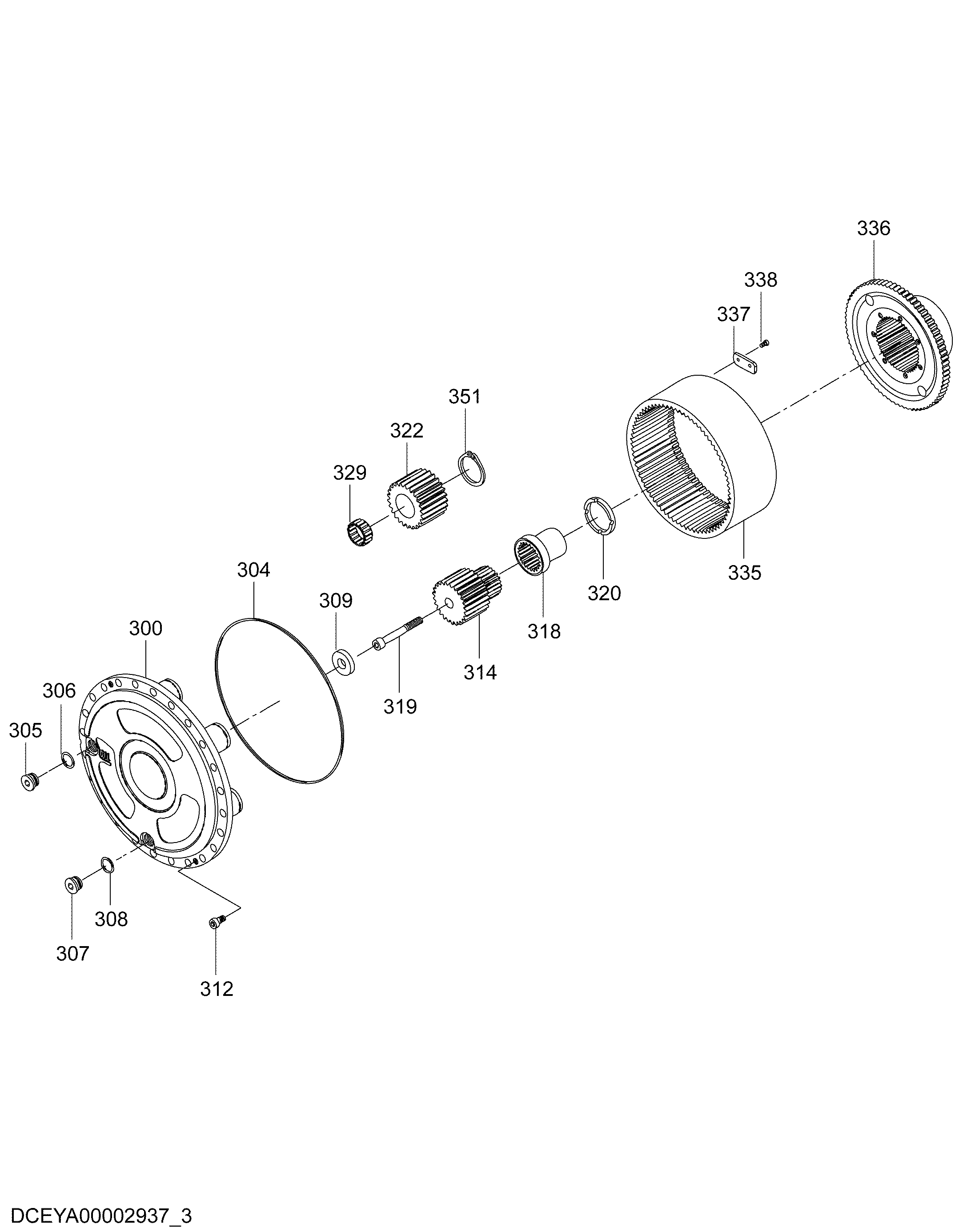

Заводская схема «Мост задний (3/4)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00002937 | Мост задний (3/4) | 1 | |
| 300 | XB00001705 | Корпус | 2 |
| 304 | XB00001706 | Уплотнительное кольцо | 2 |
| 305 | 1191003 | Пробка | 2 |
| 306 | 1191004 | Кольцо | 2 |
| 307 | 1191003 | Пробка | 2 |
| 308 | 1191004 | Кольцо | 2 |
| 309 | XB00001707 | Кольцо | 2 |
| 312 | 1191421 | Винт | 48 |
| 314 | XB00001708 | Солнечная шестерня | 2 |
| 318 | XB00001709 | Втулка | 2 |
| 319 | XB00001710 | Винт | 2 |
| 320 | XB00001711 | Кольцо | 2 |
| 322 | XB00001712 | Планетарная шестерня | 8 |
| 329 | XB00001713 | Подшипник | 8 |
| 335 | XB00001714 | Коронная шестерня | 2 |
| 336 | XB00001715 | Водило | 2 |
| 337 | 1195813 | Фиксатор | 6 |
| 338 | 1195814 | Винт | 12 |
| 351 | XB00001716 | Зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
