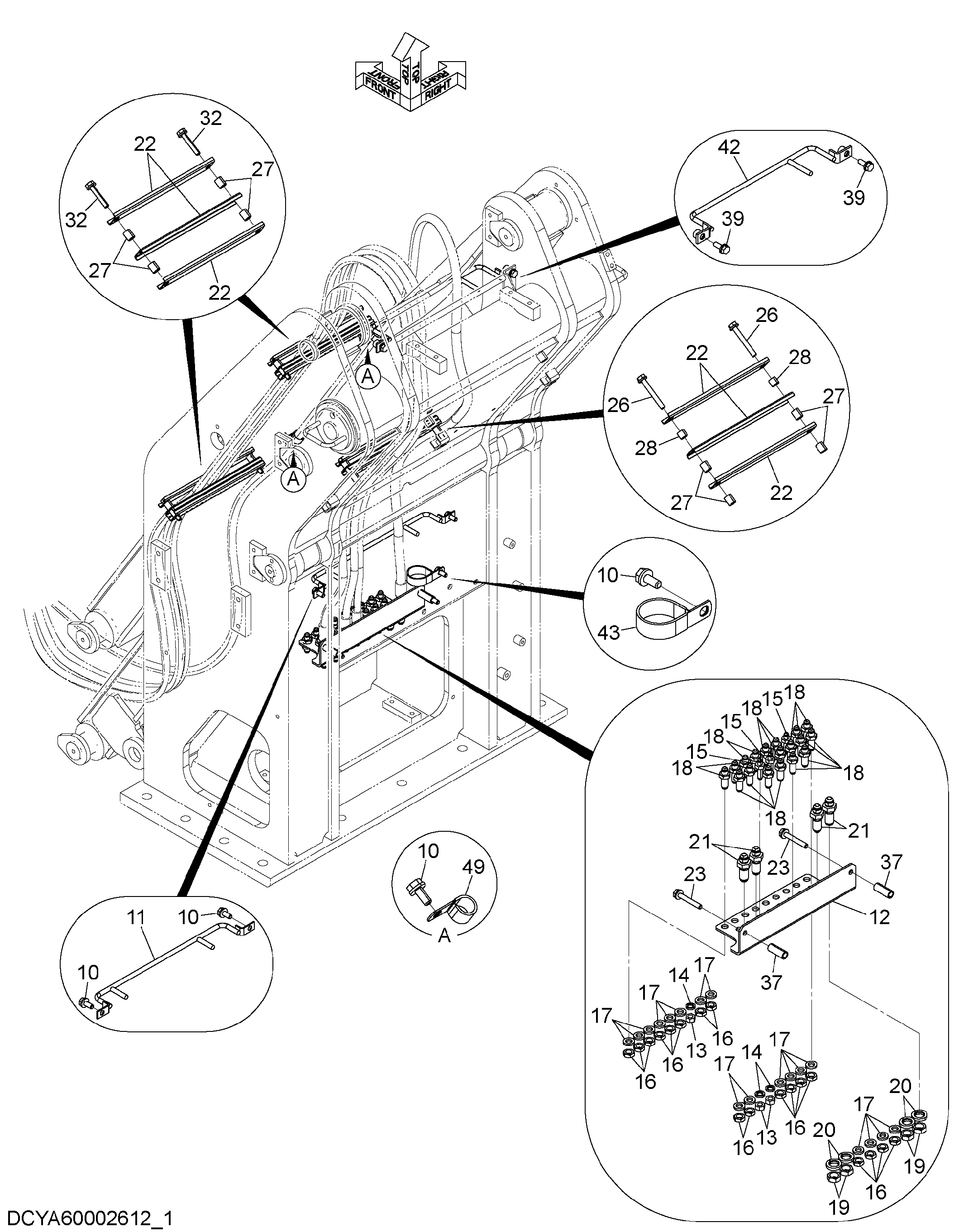

Пилотные гидролинии (2)(тяга тип хигх-моунт кабина) — HITACHI ZX400W-3
Заводская схема «Пилотные гидролинии (2)(тяга тип хигх-моунт кабина)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | J271025 | Болт с шайбой | 5 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | YA40002302 | Кронштейн | 1 |
| 12 | YA00003598 | Кронштейн | 1 |
| 13 | 4209198 | Гайка | 3 |
| 14 | A590912 | Пружинная шайба | 3 |
| 15 | 4248117 | Адаптер | 3 |
| 16 | 4202531 | Гайка | 18 |
| 17 | A590914 | Пружинная шайба | 18 |
| 18 | 4202532 | Адаптер | 18 |
| 19 | 4465189 | Гайка | 4 |
| 20 | A590920 | Пружинная шайба | 4 |
| 21 | 4315207 | Адаптер | 4 |
| 22 | 4341877 | Хомут шланга | 9 |
| 23 | J271070 | Болт с шайбой | 2 |
| 23A | J901070 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | J271080 | Болт с шайбой | 2 |
| 26A | J901080 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | YA00003677 | Проставка | 12 |
| 28 | YA00003599 | Проставка | 2 |
| 32 | J271060 | Болт с шайбой | 4 |
| 32A | J901060 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 37 | YA00003679 | Проставка | 2 |
| 39 | J271030 | Болт с шайбой | 2 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 42 | 8123500 | Направляющая | 1 |
| 43 | 4190265 | Зажим | 1 |
| 49 | 4190277 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
