Каталог запчастей HITACHI
Гидроцилиндр. гидроцилиндр — HITACHI ZX400W-3

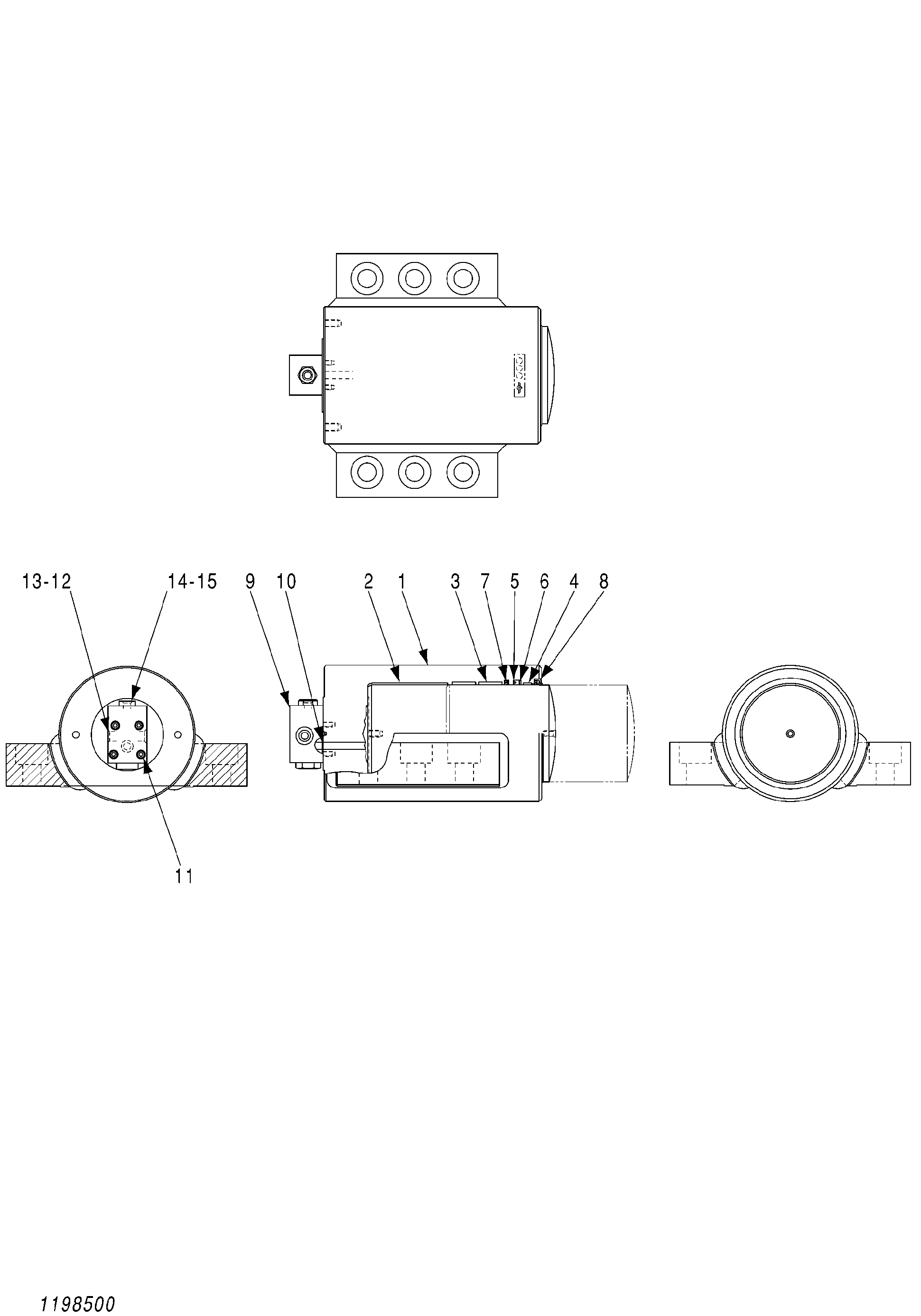

Заводская схема «Гидроцилиндр. гидроцилиндр» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4677757 | Гидроцилиндр. гидроцилиндр | 1 | |
| 1 | 1198501 | Труба гидроцилиндра | 1 |
| 2 | 1198502 | Шток | 1 |
| 3 | 1198503 | Износостойкое кольцо | 2 |
| 4 | 1198504 | Износостойкое кольцо | 1 |
| 5 | 1198505 | Манжета | 1 |
| 6 | 1198506 | Опорное кольцо | 1 |
| 7 | 1198507 | Кольцо | 1 |
| 8 | 1198508 | Пылезащитное уплотнение | 1 |
| 9 | 9208795 | Обратный клапан | 1 |
| 10 | 1198510 | Уплотнительное кольцо | 1 |
| 11 | 1198511 | Болт с внутренним шестигранником | 4 |
| 12 | 0351114 | Пробка | 2 |
| 13 | 0351115 | Уплотнительное кольцо | 2 |
| 14 | 0973422 | Пробка | 1 |
| 15 | 0973423 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
