Клапан — HITACHI ZX400W-3

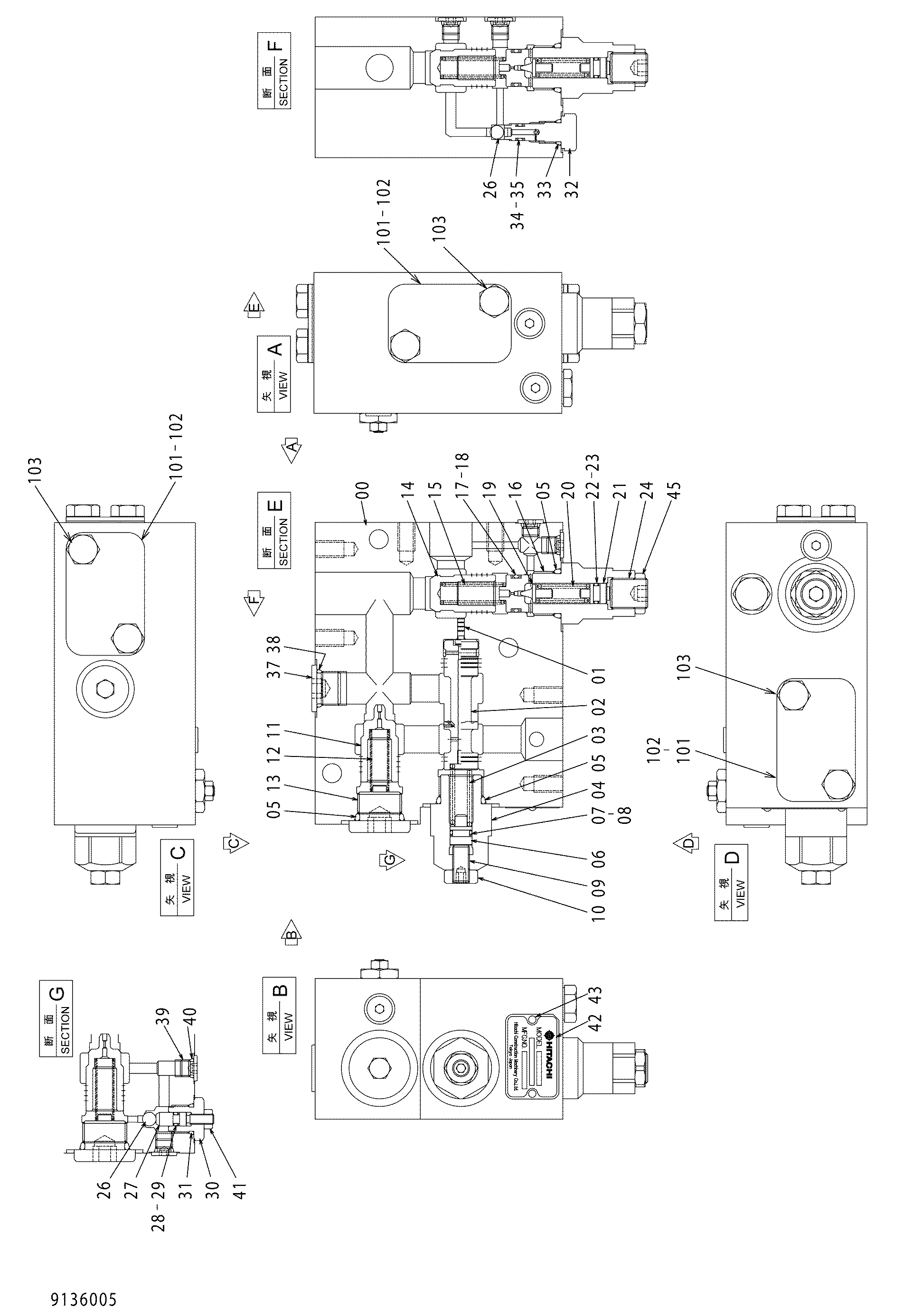

Заводская схема «Клапан» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9136005 | Клапан | 1 | |
| 00-45 | 9135557 | Клапан | 1 |
| 00 | 1019338 | Корпус | 1 |
| 01 | 4319277 | Поршень | 1 |
| 02 | 3065872 | Золотник | 1 |
| 03 | 4333247 | Пружина сжатия | 1 |
| 04 | 4340034 | Картридж | 1 |
| 05 | 4506424 | Уплотнительное кольцо | 3 |
| 06 | 4340025 | Пробка | 1 |
| 07 | 4506320 | Уплотнительное кольцо | 1 |
| 08 | 4036979 | Опорное кольцо | 1 |
| 09 | 4340020 | Установочный винт | 1 |
| 10 | J952010 | Гайка | 1 |
| 11 | 4319282 | Тарельчатый клапан | 1 |
| 12 | 4333260 | Пружина конпрес. | 1 |
| 13 | 4319284 | Пробка | 1 |
| 14 | 4319283 | Тарельчатый клапан | 1 |
| 15 | 4333248 | Пружина сжатия | 1 |
| 16 | 3065873 | Картридж | 1 |
| 17 | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4033725 | Опорное кольцо | 2 |
| 19 | 4340079 | Тарельчатый клапан | 1 |
| 20 | 4333261 | Пружина сжатия | 1 |
| 21 | 4319279 | Пробка | 1 |
| 22 | 4506409 | Уплотнительное кольцо | 1 |
| 23 | 4105067 | Опорное кольцо | 1 |
| 24 | 4319280 | Винт | 1 |
| 26 | 4509493 | Шарик | 2 |
| 27 | 4340016 | Ограничитель | 1 |
| 28 | 4506405 | Уплотнительное кольцо | 1 |
| 29 | 4333837 | Опорное кольцо | 1 |
| 30 | 4340029 | Пробка | 1 |
| 31 | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4319288 | Сиденье | 1 |
| 33 | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4506407 | Уплотнительное кольцо | 1 |
| 35 | 4046168 | Опорное кольцо | 2 |
| 37 | 4208979 | Пробка | 1 |
| 38 | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4208976 | Пробка | 8 |
| 40 | 4506408 | Уплотнительное кольцо | 8 |
| 41 | M500605 | Гайка | 1 |
| 43 | M492564 | Приводной винт | 2 |
| 45 | 4197135 | Гайка | 1 |
| 101 | 4203891 | Манжета | 3 |
| 102 | 4203892 | Пластина | 3 |
| 103 | J901016 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
