Ступень (кабина) — HITACHI ZX400W-3

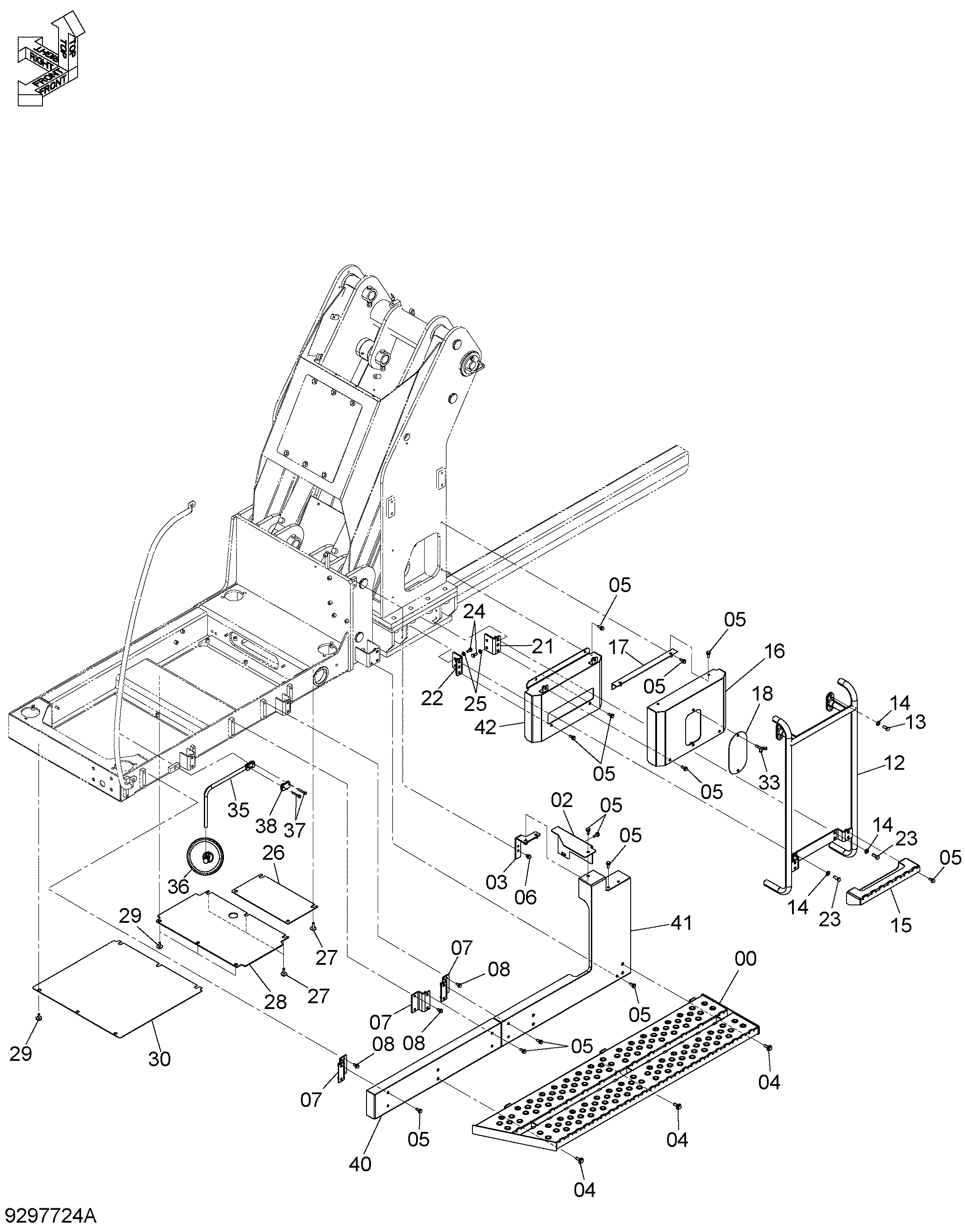

Заводская схема «Ступень (кабина)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026928 | Ступень | 1 |
| 02 | 4693933 | Крышка | 1 |
| 03 | 8116278 | Кронштейн | 1 |
| 04 | J281240 | Болт с шайбой | 6 |
| 04A | J901240 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 05 | J271030 | Болт с шайбой | 25 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 9767664 | Кронштейн | 3 |
| 08 | J271025 | Болт с шайбой | 6 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 12 | 7056077 | Поручень | 1 |
| 13 | J921230 | Болт | 4 |
| 14 | J222012 | Шайба | 8 |
| 15 | 2057383 | Ступень | 1 |
| 16 | 7056100 | Крышка | 1 |
| 17 | 8108747 | Кронштейн | 1 |
| 18 | 4687732 | Крышка | 1 |
| 21 | 8116262 | Кронштейн | 1 |
| 22 | 8116263 | Кронштейн | 1 |
| 23 | J921235 | Болт | 4 |
| 24 | J921025 | Болт | 4 |
| 25 | J222010 | Шайба | 4 |
| 26 | 4663555 | Крышка | 1 |
| 27 | J281040 | Болт с шайбой | 7 |
| 27A | J901040 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 28 | 3109405 | Крышка | 1 |
| 29 | J281030 | Болт с шайбой | 9 |
| 29A | J901030 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 30 | 3109403 | Крышка | 1 |
| 33 | M361020 | Болт винг | 2 |
| 35 | 8119624 | Стойка | 1 |
| 36 | 4603387 | Зеркало | 1 |
| 37 | J260825 | Болт с шайбой | 2 |
| 37A | J900825 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | 4425481 | Хомут | 1 |
| 40 | 2058535 | Крышка | 1 |
| 41 | 6027815 | Крышка | 1 |
| 42 | 7057961 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
