Пилотные гидролинии (F) — HITACHI ZX400W-3

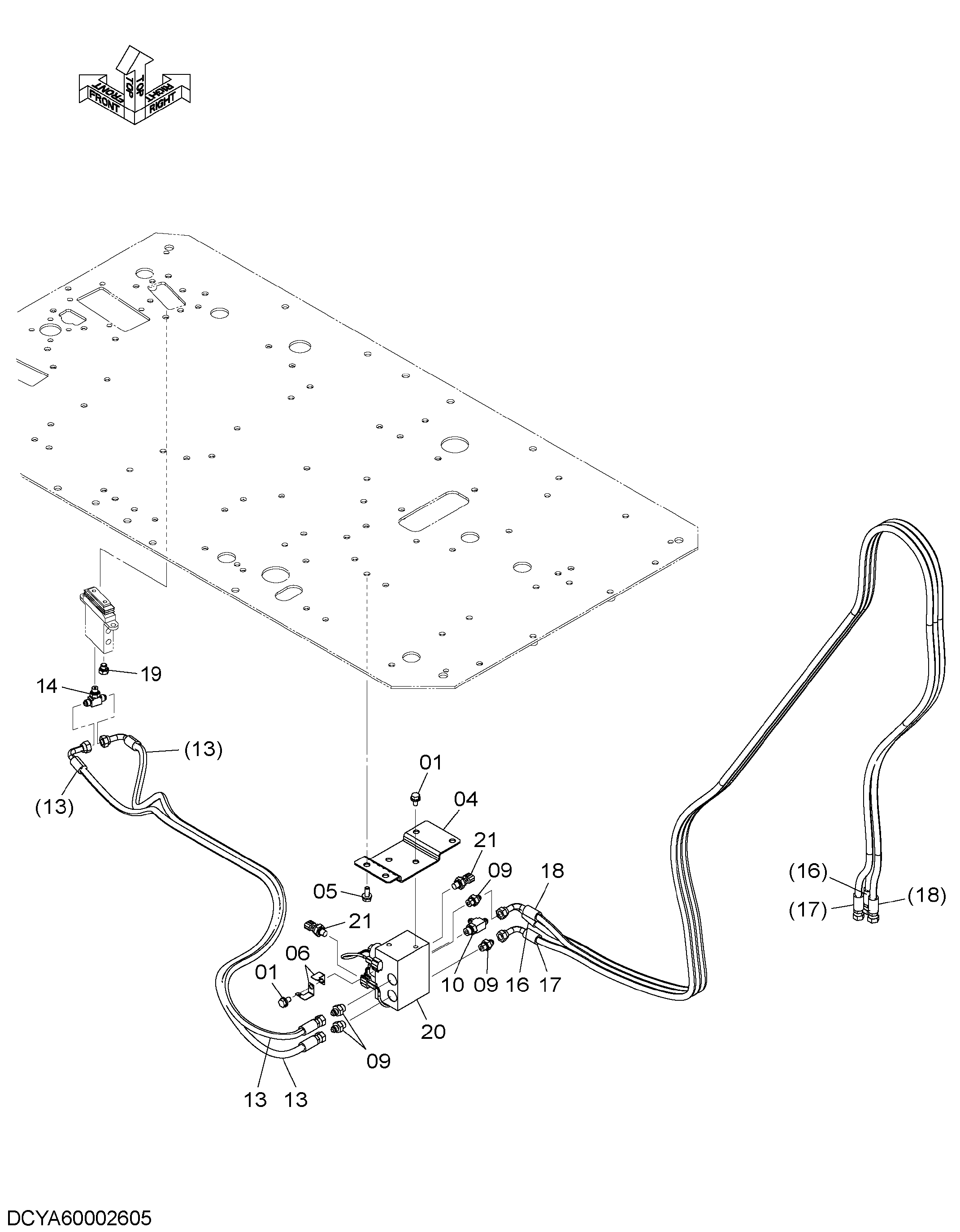

Заводская схема «Пилотные гидролинии (F)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271020 | Болт с шайбой | 3 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | YA00003651 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 4 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4402599 | Кронштейн | 2 |
| 09 | A852133 | Адаптер | 4 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852433 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | YA60002634 | В сборе шланг | 2 |
| 13A | 4680022 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | A852523 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | YA60002421 | В сборе шланг | 1 |
| 16A | YA00002728 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 5 |
| 17 | YA60002422 | В сборе шланг | 1 |
| 17A | YA00003412 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 5 |
| 18 | YA60002423 | В сборе шланг | 1 |
| 18A | YA00003413 | Шланг | 1 |
| 18B | 4327294 | Защитный кожух | 5 |
| 19 | A885002 | Пробка | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4454840 | Клапан регулировочный | 1 |
| 21 | 4436535 | Датчик давления | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
