Отвал рычаг — HITACHI ZX400W-3

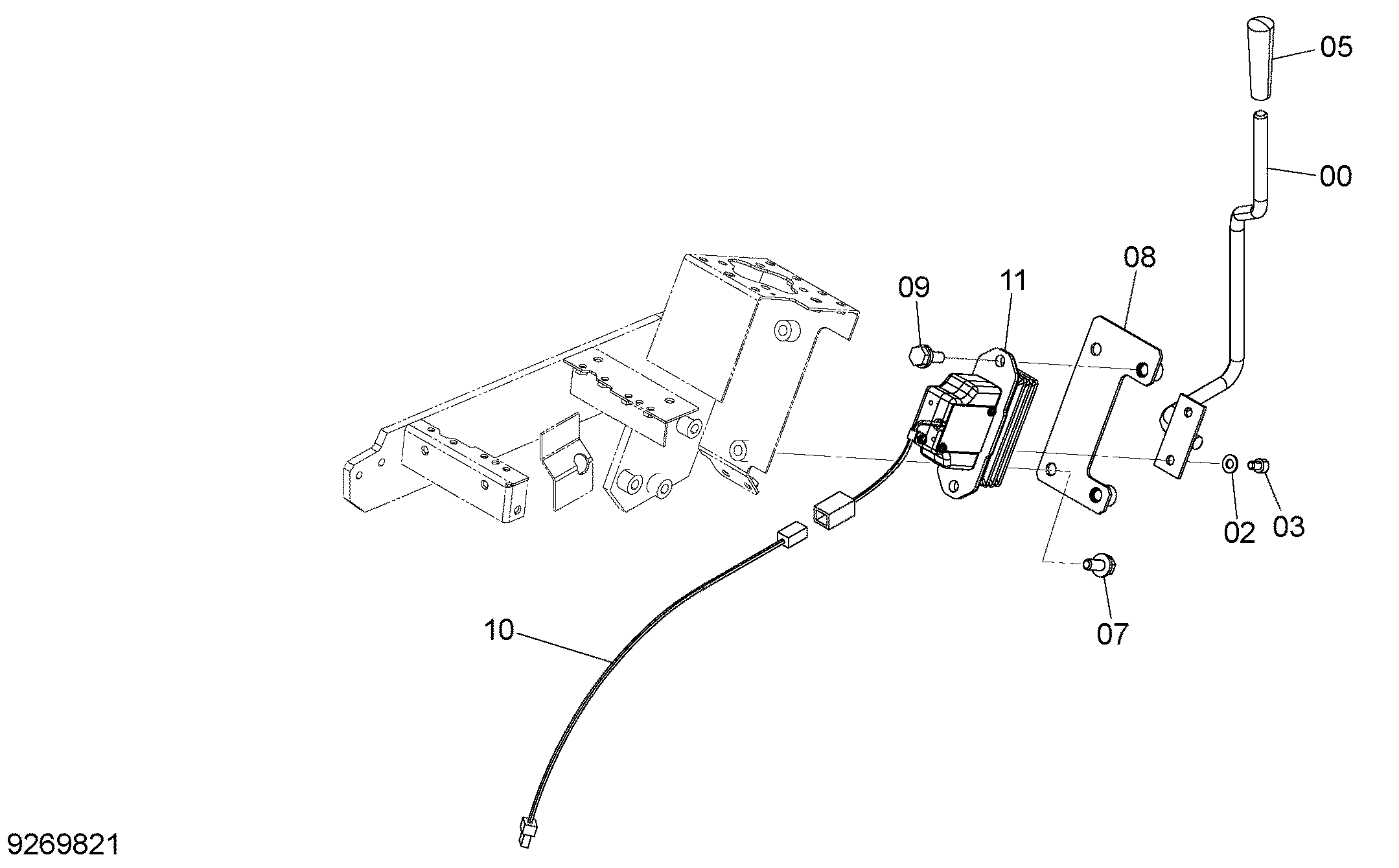

Заводская схема «Отвал рычаг» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103842 | Рычаг | 1 |
| 02 | A590108 | Плоская шайба | 2 |
| 03 | J780812 | Болт с внутренним шестигранником | 2 |
| 05 | 4363754 | Рукоятка | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 9765537 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4654285 | Жгут проводов | 1 |
| 11 | 9284689 | Рычаг электрический | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
