Интеркоолер трубопроводы — HITACHI ZX400W-3

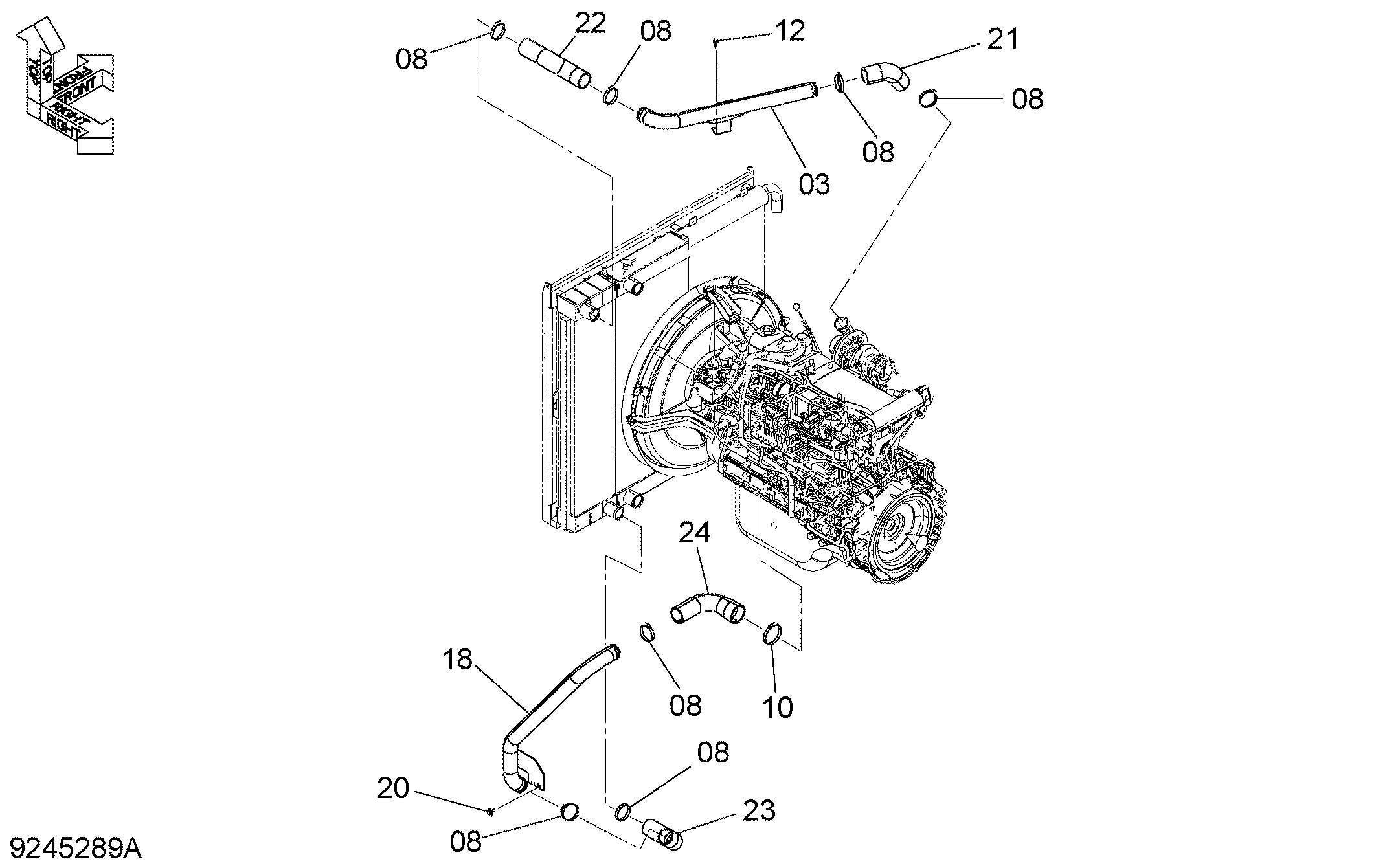

Заводская схема «Интеркоолер трубопроводы» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8110908 | Трубка воздушный | 1 |
| 08 | 4504491 | Хомут шланга | 7 |
| 10 | 4503469 | Хомут шланга | 1 |
| 12 | J271030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 18 | 7048622 | Трубка воздушный | 1 |
| 20 | J281030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 21 | 4643569 | Воздушный шланг | 1 |
| 22 | 4643570 | Воздушный шланг | 1 |
| 23 | 4643571 | Воздушный шланг | 1 |
| 24 | 4643572 | Воздушный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
