Пилотные гидролинии (B) — HITACHI ZX400W-3

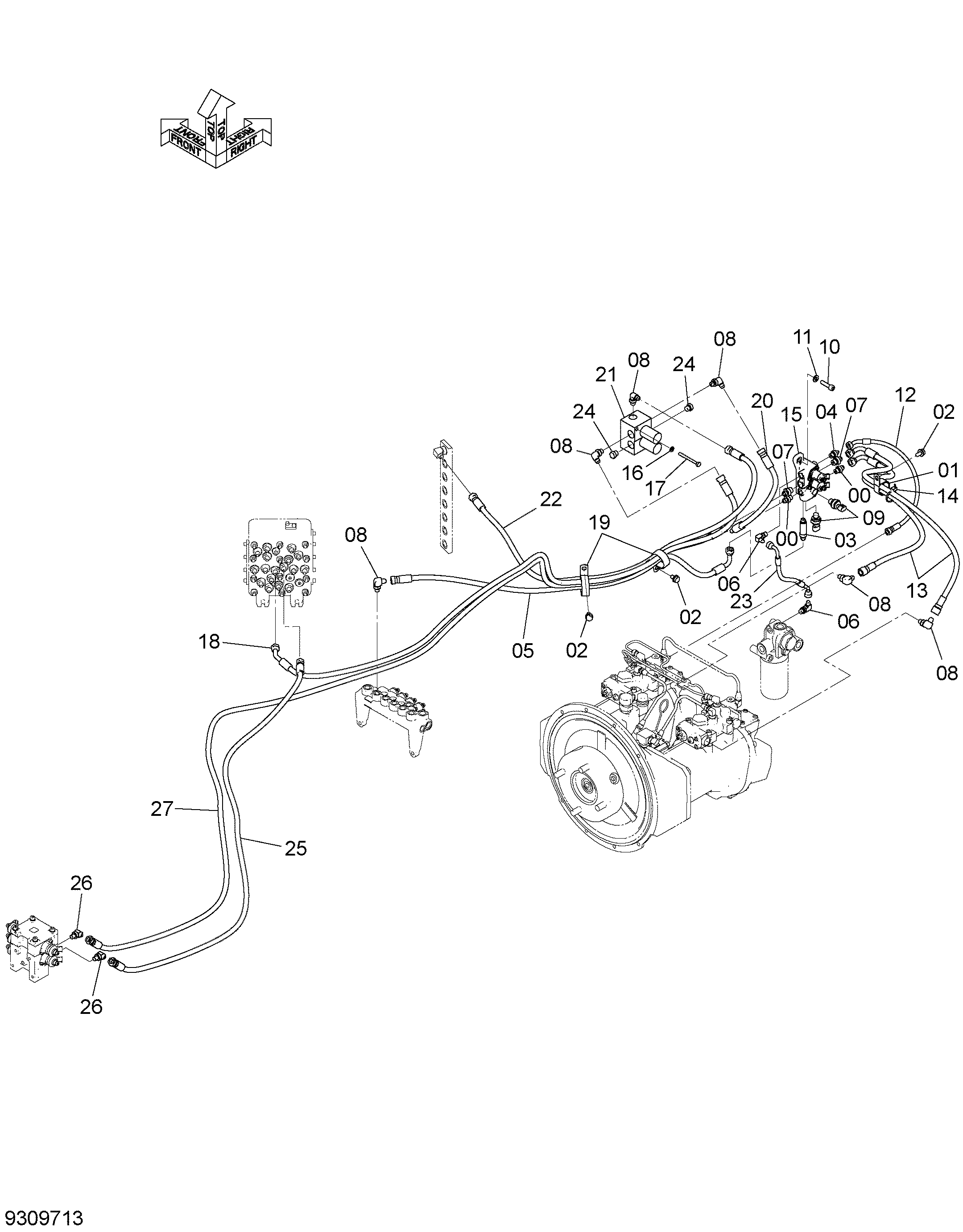

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4190291 | Зажим | 1 |
| 02 | J271020 | Болт с шайбой | 3 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4390157 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852122 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4645667 | Шланг | 1 |
| 06 | A852322 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4436536 | Датчик давления | 2 |
| 09A | 4153095 | Уплотнительное кольцо | 1 |
| 10 | J781040 | Болт с внутренним шестигранником | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 12 | 4656800 | Шланг | 1 |
| 13 | 4656801 | Шланг | 2 |
| 14 | 4055311 | Ленточный зажим | 1 |
| 15 | 9254030 | Электромагнитный клапан | 1 |
| 16 | A590908 | Пружинная шайба | 2 |
| 17 | J900880 | Болт | 2 |
| 18 | 4708116 | Шланг | 1 |
| 19 | 4190265 | Зажим | 2 |
| 20 | 4708117 | Шланг | 1 |
| 21 | 9223058 | Электромагнитный клапан | 1 |
| 22 | 4670033 | Шланг | 1 |
| 23 | 4708118 | Шланг | 1 |
| 24 | A885002 | Пробка | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4454369 | Шланг | 1 |
| 26 | A852223 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4708119 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
