Подъём устройство (1) — HITACHI ZX400W-3

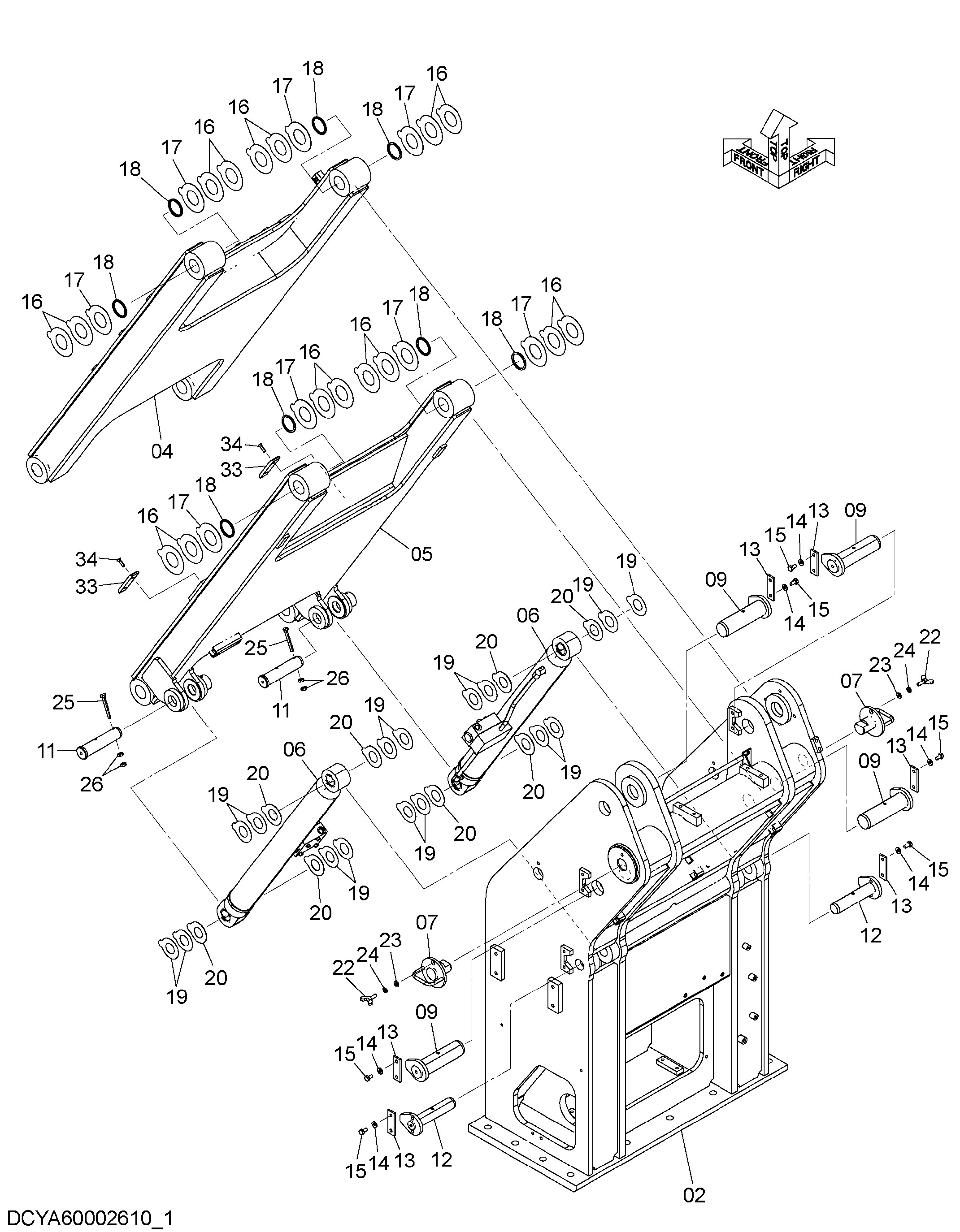

Заводская схема «Подъём устройство (1)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YA40001964 | Башенный | 1 |
| 04 | YA40001962 | Тяга верхний | 1 |
| 05 | 7058955 | Тяга нижний | 1 |
| 06 | 4717686 | Гидроцилиндр | 2 |
| 07 | YA40000336 | Палец | 2 |
| 09 | 9773381 | Палец | 4 |
| 11 | 3118937 | Палец | 2 |
| 12 | 9772560 | Палец | 2 |
| 13 | 4135331 | Стопорная пластина | 6 |
| 14 | J222010 | Шайба | 12 |
| 15 | J921020 | Болт | 12 |
| 16 | 4677319 | Регулировочная шайба | 16 |
| 17 | 4677320 | Регулировочная шайба | 8 |
| 18 | 4117954 | Пылезащитное уплотнение | 8 |
| 19 | 4716747 | Регулировочная шайба | 16 |
| 20 | 4716748 | Регулировочная шайба | 8 |
| 22 | M361030 | Болт винг | 2 |
| 23 | A590110 | Плоская шайба | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 25 | J901080 | Болт | 2 |
| 26 | J950010 | Гайка | 4 |
| 33 | 4668321 | Пластина скольжение | 2 |
| 34 | 4677192 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
