Аутригер трубопроводы (2)(водило) — HITACHI ZX400W-3

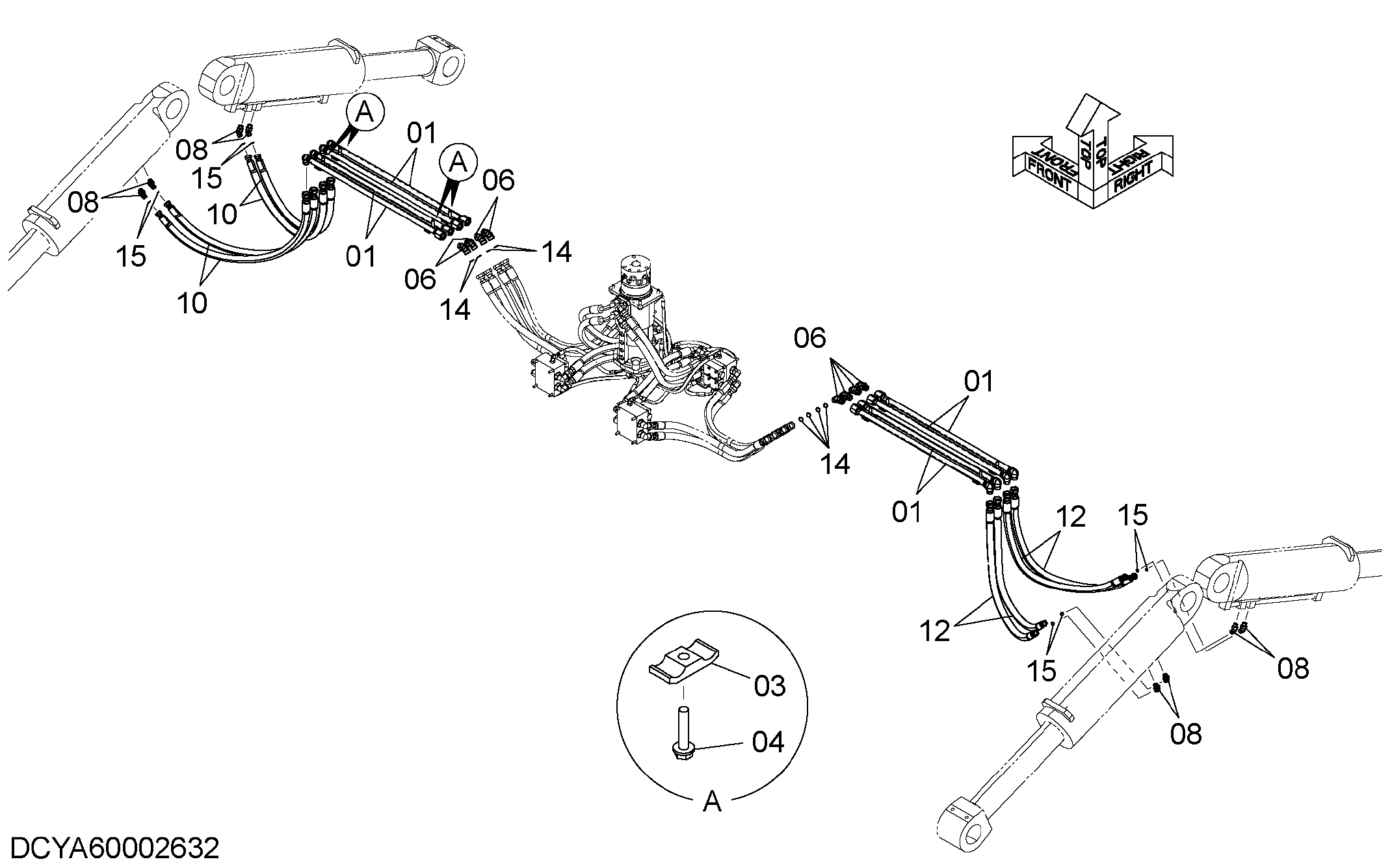

Заводская схема «Аутригер трубопроводы (2)(водило)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40002293 | Трубка | 8 |
| 03 | 4189859 | Хомут трубки | 8 |
| 04 | J271260 | Болт с шайбой | 8 |
| 04A | J901260 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | A853266 | Угловой штуцер | 8 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A853244 | Угловой штуцер | 8 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | YA00003676 | Шланг | 4 |
| 12 | YA00003674 | Шланг | 4 |
| 14 | 4187308 | Уплотнительное кольцо | 8 |
| 15 | 4138938 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
