Рулевое управление трубопроводы (верхняя платформа) — HITACHI ZX400W-3

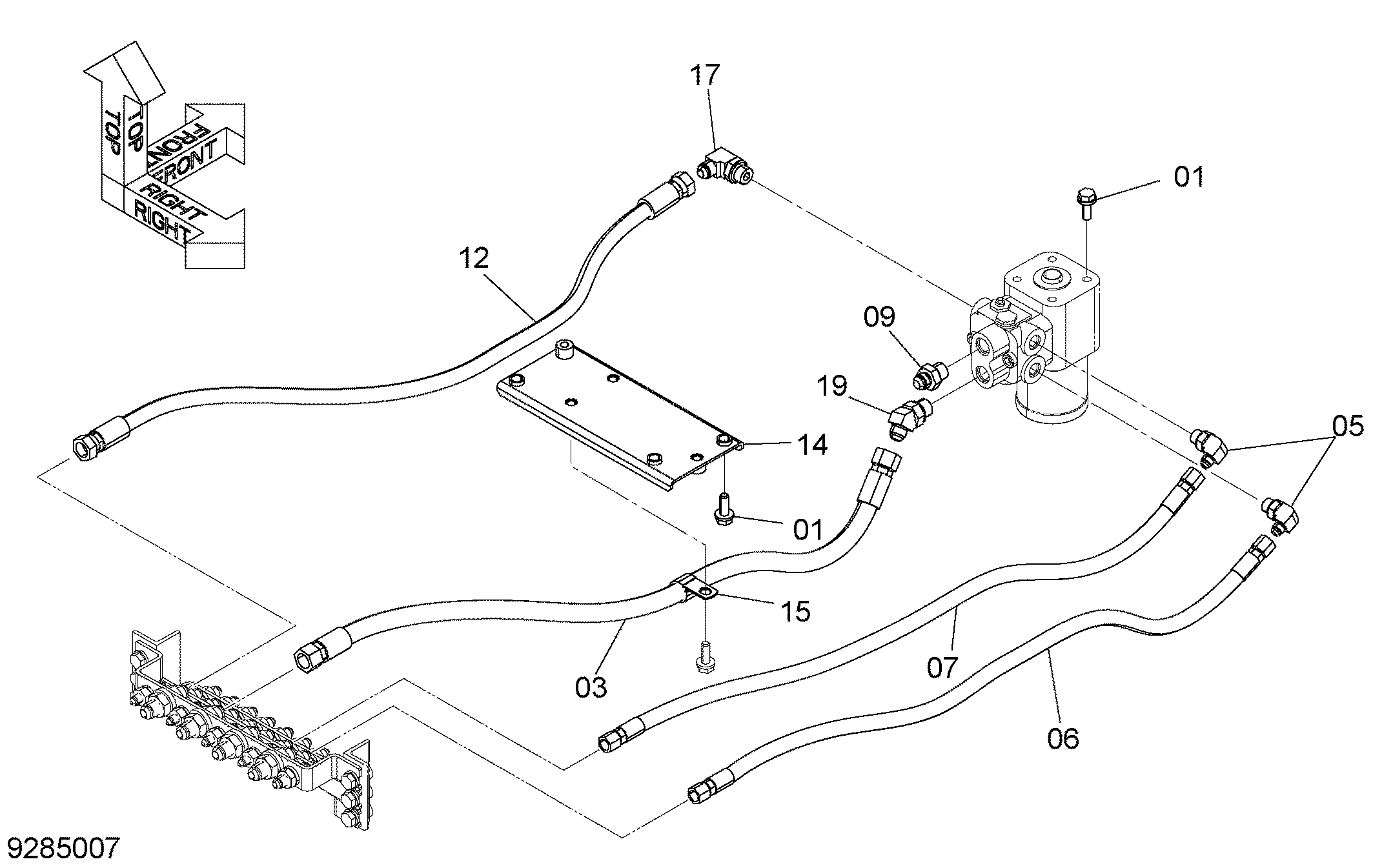

Заводская схема «Рулевое управление трубопроводы (верхняя платформа)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 7 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4678492 | Шланг | 1 |
| 05 | A852333 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4678491 | Шланг | 1 |
| 07 | 4678493 | Шланг | 1 |
| 09 | A852144 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4678494 | Шланг | 1 |
| 14 | 8111690 | Кронштейн | 1 |
| 15 | 4190277 | Зажим | 1 |
| 17 | A852334 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852244 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
