Гидробак — HITACHI ZX400W-3

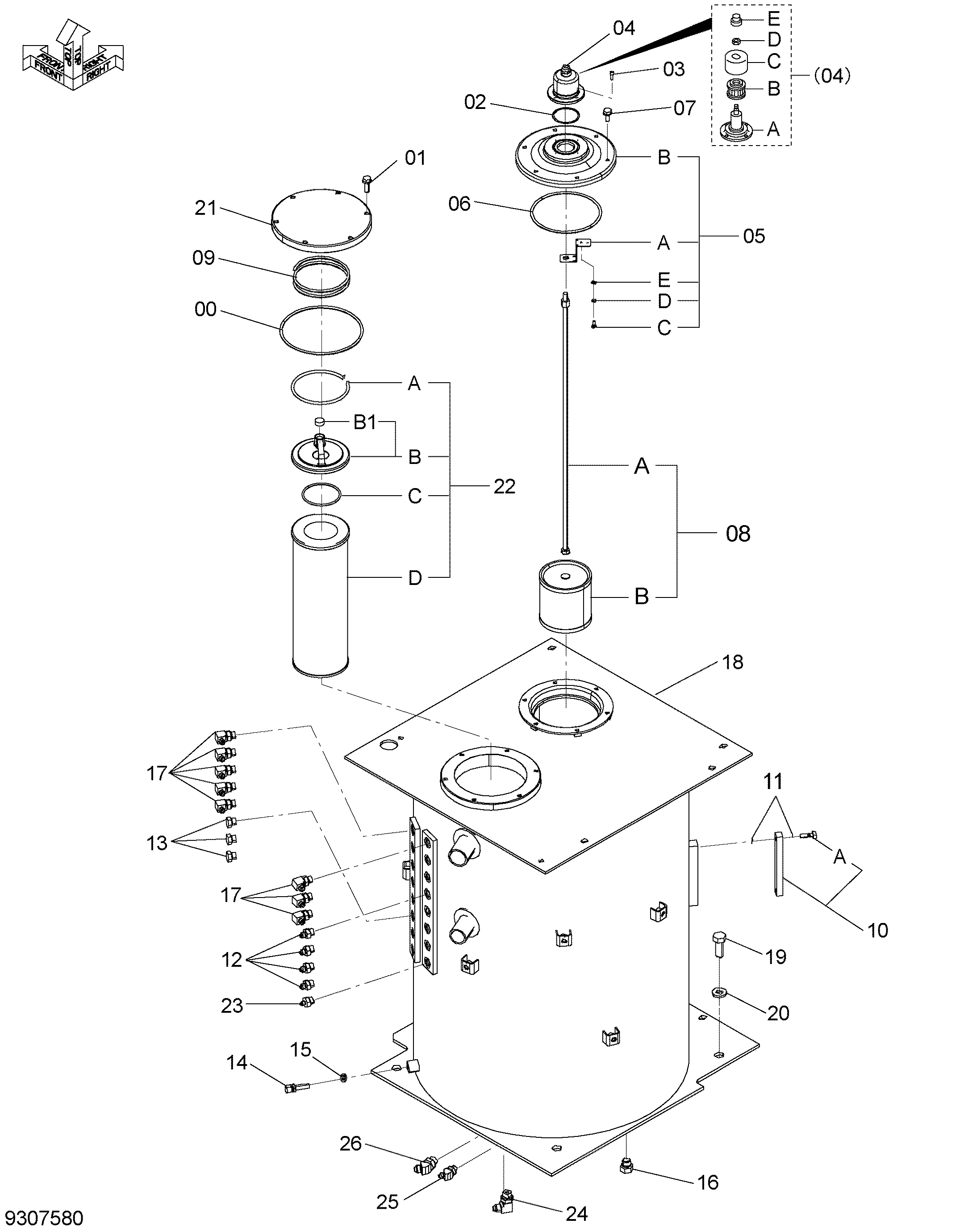

Заводская схема «Гидробак» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A810190 | Уплотнительное кольцо | 1 |
| 01 | J271035 | Болт с шайбой | 6 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A810060 | Уплотнительное кольцо | 1 |
| 03 | J780616 | Болт с внутренним шестигранником | 4 |
| 04 | 4434017 | Сапун | 1 |
| 04A | 4437833 | Корпус | 1 |
| 04B | 4437838 | Элемент | 1 |
| 04C | 4437837 | Крышка | 1 |
| 04D | 4371825 | Гайка | 1 |
| 04E | 4437836 | Колпачок | 1 |
| 05 | 9184556 | Крышка | 1 |
| 05A | 4408661 | Кронштейн | 1 |
| 05B | 1025093 | Крышка | 1 |
| 05C | 4350623 | Болт | 1 |
| 05D | 4225466 | Пружинная шайба | 1 |
| 05E | 4225472 | Плоская шайба | 1 |
| 06 | A810160 | Уплотнительное кольцо | 1 |
| 07 | J271025 | Болт с шайбой | 6 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4626878 | Всасывающий фильтр | 1 |
| 08A | 4652733 | Шток | 1 |
| 08B | 4648651 | Сетчатый фильтр | 1 |
| 09 | 4472673 | Пружина | 1 |
| 10 | 8053499 | Указатель уровня | 1 |
| 10A | 4100967 | Болт | 2 |
| 11 | 449558 | Уплотнительная шайба | 4 |
| 12 | A852133 | Адаптер | 4 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A885003 | Пробка | 3 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4250260 | Датчик | 1 |
| 15 | 4250261 | Прокладка | 1 |
| 16 | A885004 | Пробка | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 8 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 5012677 | Гидробак | 1 |
| 19 | J921850 | Болт | 4 |
| 20 | J222018 | Шайба | 4 |
| 21 | 4639235 | Крышка | 1 |
| 22 | 4656522 | Фильтрующий элемент | 1 |
| 22A | 4643446 | Кольцо | 1 |
| 22B | 4643444 | Клапан | 1 |
| 22B1 | 4683135 | Уплотнительное кольцо | 1 |
| 22C | A810095 | Уплотнительное кольцо | 1 |
| 22D | 4656602 | Фильтрующий элемент | 1 |
| 23 | A852132 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852344 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A852233 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852244 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
