Мотер трубопроводы (1) — HITACHI ZX400W-3

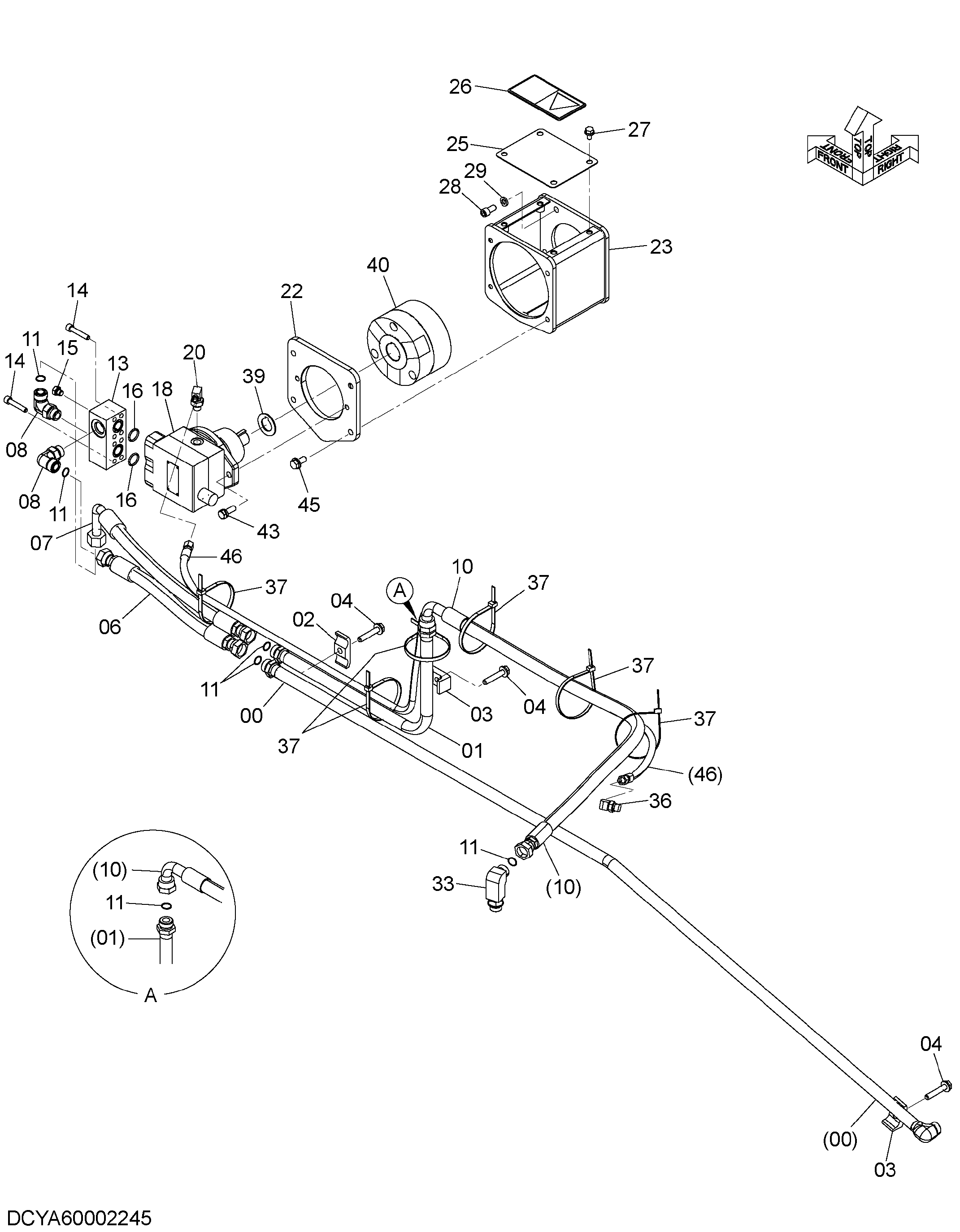

Заводская схема «Мотер трубопроводы (1)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40002290 | Трубка | 1 |
| 01 | YA40001369 | Трубка | 1 |
| 02 | 4189859 | Хомут трубки | 1 |
| 03 | 4190126 | Хомут трубки | 2 |
| 04 | J271265 | Болт с шайбой | 3 |
| 04A | J901265 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | YA00001913 | Шланг | 1 |
| 07 | YA00001914 | Шланг | 1 |
| 08 | A853366 | Угловой штуцер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 9216111 | В сборе шланг | 1 |
| 10A | 4479998 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 3 |
| 11 | 4187308 | Уплотнительное кольцо | 6 |
| 13 | YA00001915 | Блок | 1 |
| 14 | J781055 | Болт с внутренним шестигранником | 8 |
| 15 | A885002 | Пробка | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 971489 | Уплотнительное кольцо | 2 |
| 18 | YA00001945 | Гидромотор | 1 |
| 20 | 4466884 | Угловой штуцер | 1 |
| 20A | 4506416 | Уплотнительное кольцо | 1 |
| 22 | 3119964 | Пластина | 1 |
| 23 | YA40001370 | Кронштейн | 1 |
| 25 | YA00001916 | Крышка | 1 |
| 26 | 3089910 | Предупреждающая табличка | 1 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J781225 | Болт с внутренним шестигранником | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 33 | 4267201 | Угловой штуцер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | A852333 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4121859 | Ленточный зажим | 10 |
| 39 | YA00001917 | Регулировочная шайба | 1 |
| 40 | YA00001961 | Муфта | 1 |
| 43 | 4614637 | Болт с шайбой | 2 |
| 45 | J271230 | Болт с шайбой | 4 |
| 45A | J901230 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | 4489592 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
