Электрооборудование (C) — HITACHI ZX400W-3

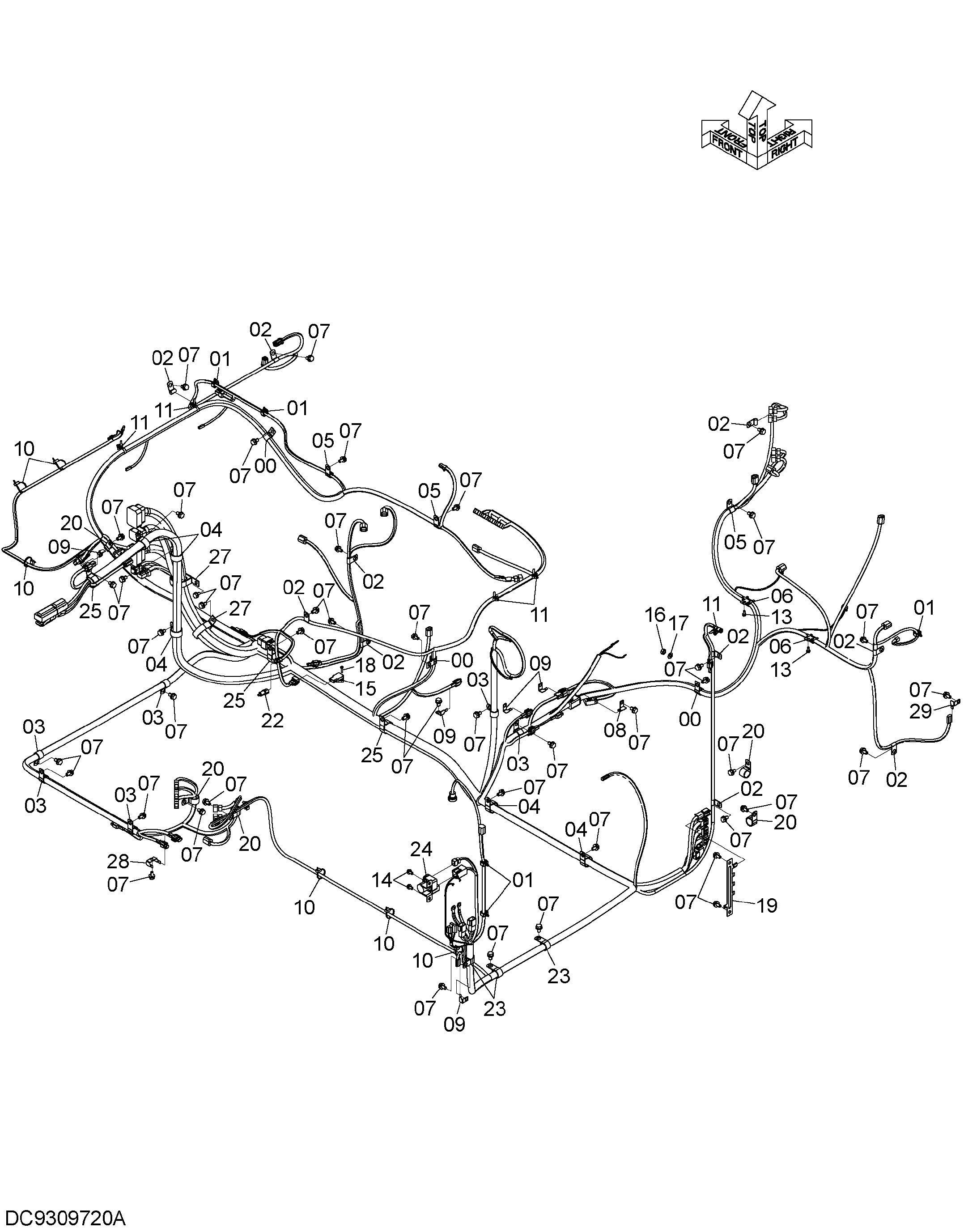

Заводская схема «Электрооборудование (C)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190273 | Зажим | 3 |
| 01 | 4449250 | Зажим | 5 |
| 02 | 4190261 | Зажим | 10 |
| 03 | 4190277 | Зажим | 6 |
| 04 | 4190264 | Зажим | 5 |
| 05 | 4190275 | Зажим | 3 |
| 06 | 4450494 | Зажим | 2 |
| 07 | J271020 | Болт с шайбой | 47 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4418301 | Кронштейн | 1 |
| 09 | 4257159 | Кронштейн | 6 |
| 09 | 4257159 | Кронштейн | 5 |
| 10 | 4055311 | Ленточный зажим | 6 |
| 11 | 4254600 | Зажим | 5 |
| 13 | J260616 | Болт с шайбой | 2 |
| 13A | J900616 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 14 | J260816 | Болт с шайбой | 2 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 4651944 | Датчик давления | 1 |
| 16 | J950010 | Гайка | 1 |
| 17 | A590110 | Плоская шайба | 1 |
| 18 | J450520 | Винт с шайбой | 2 |
| 19 | 3106886 | Кронштейн | 1 |
| 20 | 4192035 | Зажим | 6 |
| 22 | 4651943 | Датчик термостатический | 1 |
| 23 | 4190263 | Зажим | 3 |
| 24 | 4681233 | Реле | 1 |
| 25 | 4190291 | Зажим | 3 |
| 26 | 0007310 | Жгут проводов | 1 |
| 26A | 4315323 | Фусибле-линк (45A) | 1 |
| 26B | 4423418 | Фусибле-линк (65A) | 1 |
| 27 | 4193816 | Зажим | 2 |
| 28 | 4602634 | Кронштейн | 1 |
| 29 | 4336875 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
