Электрооборудование (тяга тип хигх-моунт кабина) — HITACHI ZX400W-3

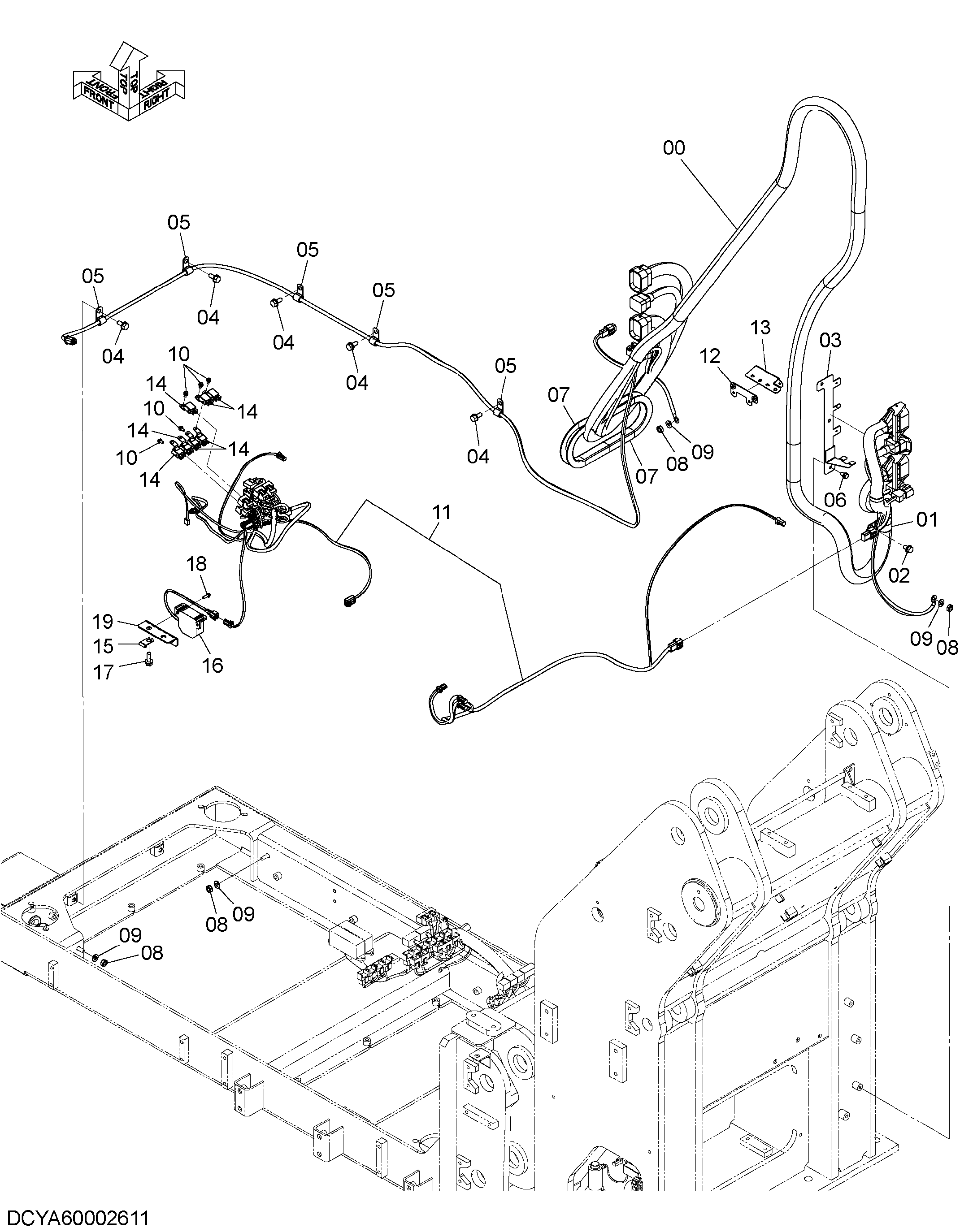

Заводская схема «Электрооборудование (тяга тип хигх-моунт кабина)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00003371 | Жгут проводов | 1 |
| 01 | 4190264 | Зажим | 1 |
| 02 | J271020 | Болт с шайбой | 1 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4709102 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 5 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4190275 | Зажим | 5 |
| 06 | J260816 | Болт с шайбой | 3 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4718740 | Амортизатор | 2 |
| 08 | J950010 | Гайка | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 10 | J460614 | Винт с шайбой | 5 |
| 11 | YA00003682 | Жгут проводов | 1 |
| 12 | 8111724 | Кронштейн | 1 |
| 13 | 8111725 | Кронштейн | 1 |
| 14 | 4414207 | Реле | 7 |
| 15 | 4190276 | Зажим | 2 |
| 16 | 4668166 | Сигнализация | 1 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J260620 | Болт с шайбой | 2 |
| 18A | J900620 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 19 | YA40002400 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
